Ultrazvuková čistička v praxi: díly, šperky a vinylové desky
Drážka v kovovém dílu, lešticí pasta v zasazení šperku, nečistoty v drážkách desky — kartáč se všude pohodlně nedostane. Čistička využívá lázeň a ultrazvuk k podpoře uvolňování nečistot. Ukážeme, jak připravit proces, co přinášejí provozní režimy a proč je rozměr koše stejně důležitý jako počet litrů.
Nejdůležitější v tomto průvodci
- Kavitace působí v kapalině, která se dostane k povrchu.
- Chemie, teplota, čas a uložení dílů tvoří jeden proces.
- Vybírejte využitelný prostor koše a funkce podle úkolu.

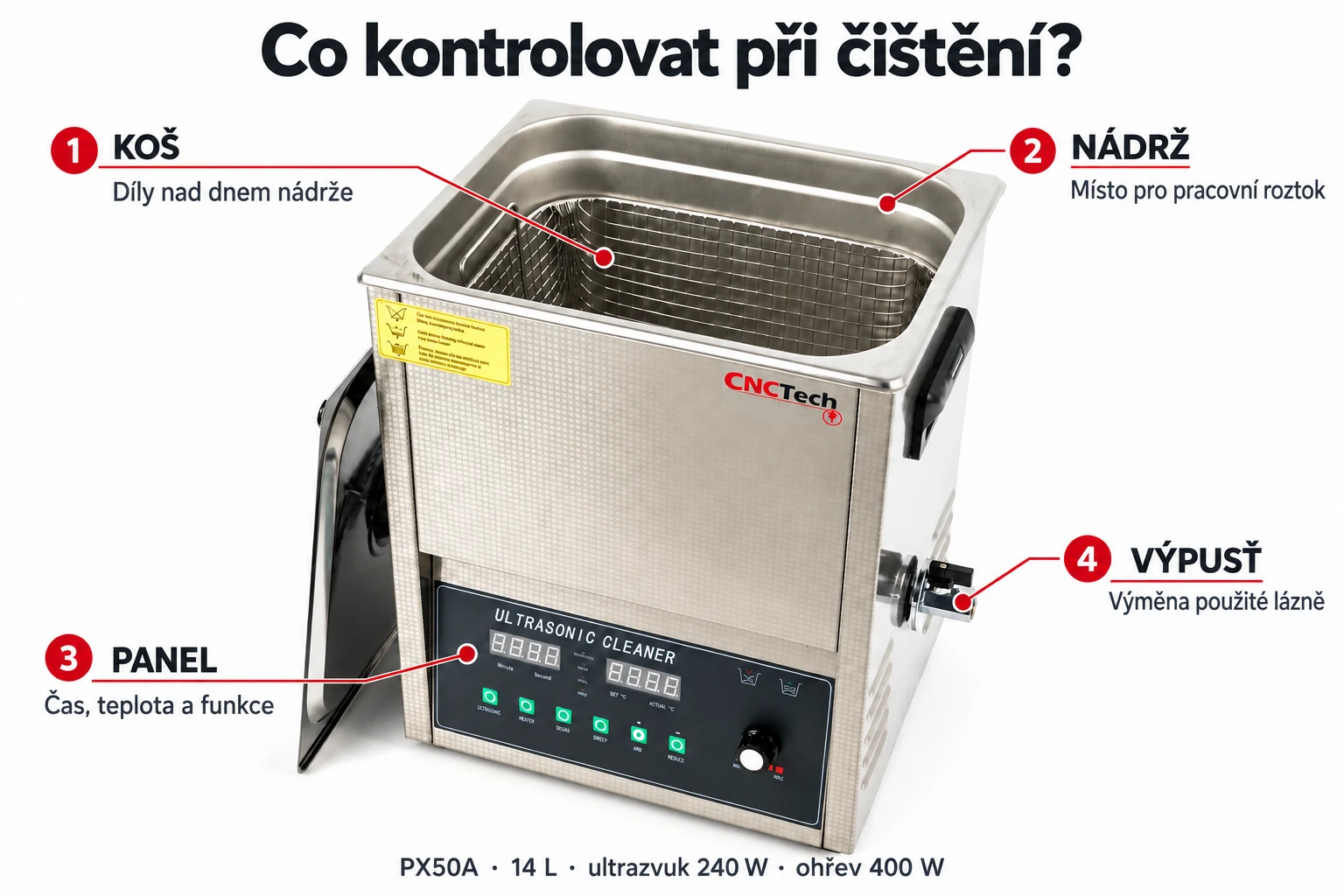

Kavitace: podívejte se, co se děje u povrchu
Odděluje díly ode dna. Uložte je tak, aby lázeň měla přístup k povrchům.
Prostor pro kompatibilní pracovní roztok; objem v litrech nenahrazuje rozměry koše.
Nastavení času, teploty a funkcí příslušného modelu.
Usnadňuje výměnu použité lázně podle návodu.
Proč se lázeň dostane do zákoutí?
Kavitace podporuje uvolňování nečistot. Účinnost závisí také na přípravku, teplotě, čase a uložení dílů; uzavřená vzduchová kapsa brání přístupu roztoku.
Měniče přenášejí energii kmitání do kapaliny. Změny tlaku způsobují vznik a implozi mikrobublin; jev kavitace podporuje uvolňování nečistot z ponořeného povrchu. Roztok proniká do otvorů, drážek a prohlubní, kam se ruční nástroj dostává obtížně. Roztok vybraný podle materiálu pomáhá odstraňovat konkrétní nečistoty.
V animovaném řezu si všimněte kontaktu kapaliny s dílem. Vzduchová kapsa uzavřená pod dílem ponechává povrch bez řádného kontaktu s lázní. Také dva přiléhající díly mohou zakrývat místo, které chcete vyčistit. Uložení vsázky proto ovlivňuje výsledek i při shodném nastavení panelu.
Vlnění nebo viditelné bubliny ve vaně samy o sobě nehodnotí čistotu. Výsledek kontrolujete na vyjmutém dílu připraveném k prohlídce: posuzujete drážku, kanálek, povlak nebo povrch, který představoval problém.
Stejný díl před cyklem a po něm: prohlédněte si skutečnou ukázku
Ve videu z nabídky řady PS je vidět stejný kulatý díl v koši před ponořením a po zobrazeném procesu. Srovnané záběry umožňují zaznamenat změnu vzhledu jeho povrchu: první ukazuje znečištěnější díl, druhý zřetelně čistší.
Jde o autentické úryvky jednoho záznamu. Poloha koše i kamery se mění, nejde tedy o laboratorní měření ani srovnání pořízené ve shodném záběru. Ukázka neposkytuje univerzální postup pro jiné nečistoty nebo materiál. Je však dobrým výchozím bodem pro vlastní úkol: určete problematickou oblast dílu, připravte proces a porovnejte výsledek právě na tomto místě.
Před cyklem: usazenina na kovovém dílu
V koši je vidět kulatý díl se světlou usazeninou vedle řetězu a dalších součástí.
Související nabídka → · Otevřít videoPo cyklu: odkrytý kovový povrch
Po vyjmutí koše má kulatý díl zřetelně čistší, stříbrný povrch.
Související nabídka → · Otevřít videoDílna: trysky, síta a díly se složitou geometrií
Typickým úkolem je odstranění mastné usazeniny z kovového dílu s drážkami nebo otvory. U takové zakázky se vyplatí začít fotografií a určit: jaký kov, jaké nečistoty a které místo má být čisté. Hliník může vyžadovat jiný proces než ocel a další postup může být potřeba u dílu s těsněním nebo povlakem.
Při ukázce kovových dílů sledujte jejich rozmístění v koši. Přístup lázně ke každému povrchu je důležitější než maximální naplnění vany. Velké volné nečistoty se vyplatí předem odstranit způsobem určeným pro daný díl, aby ihned nezatěžovaly celý roztok. Pokud jsou nečistoty v kanálku, zajistěte jeho naplnění kapalinou bez zachyceného vzduchu.
Po cyklu zkontrolujte právě tento kanálek nebo drážku a poté proveďte požadovaný oplach a sušení. Odkrytí povrchu neobnoví materiál ztracený korozí a čistý vzhled zvenčí automaticky nepotvrzuje průchodnost všech kanálků. Fotografie před vlastní zkouškou a po ní pomůže vyhodnotit další vsázku — měla by zachycovat stejný díl za shodných podmínek.
Mechanické díly v koši
Koš s kovovými díly a řetězem se ponořuje do lázně.
Související nabídka → · Otevřít videoŠperkařská dílna: lešticí pasta a choulostivé díly
Po leštění zůstává pasta v prohlubních, podřezech a obtížně přístupných částech výrobku. Právě k těmto úkolům se ve šperkařství používá ultrazvuk s přípravkem určeným pro daný kov. Důležitý je také oplach a sušení, aby na hotovém povrchu nezůstala chemie ani usazeniny.
Než však do vany vložíte kompletní šperk, prověřte celý výrobek: kameny, zasazení, lepené spoje, povlaky a další spoje. Perly, korál, některé kameny a jemné povrchové úpravy mohou vyžadovat jinou metodu. Intenzivní lázeň není společným řešením pro všechny ozdoby. U výrobku s nejistou konstrukcí ověřte doporučení jeho výrobce nebo technologa.
Podobná zásada platí pro brýle a optické díly: kompatibilita kovové obruby nepotvrzuje odolnost povlaků čoček. Při výběru pro optiku je třeba posoudit celý předmět, přípravek i podmínky čištění.
Vinylové desky: záleží také na způsobu vedení desky
Specializovaná sada pro desky ukazuje, jak lze stejný jev kavitace spojit s jiným držákem. Nástavec otáčí deskami vůči lázni namísto jejich uložení do koše jako kovových dílů. Na záznamu sledujte upevnění, otáčení a oblast procházející roztokem.
Model PS30AL z naší nabídky využívá vanu 6 l, ultrazvuk 40 kHz a dodávaný otočný nástavec. O volbě procesu nadále rozhodují doporučení pro nosič a přípravek: hladina lázně, ochrana etikety, čas, teplota, oplach a sušení. Rozsah nastavení přístroje není doporučenou teplotou pro čištění vinylových desek.
Video ukazuje mechanickou obsluhu. Samotný obraz otáčející se desky nepovažujte za test zlepšení zvuku; takové hodnocení vyžaduje odpovídající podmínky srovnání. V každodenní práci záleží také na odkládání a sušení desky, aby nedošlo k jejímu opětovnému znečištění.
Vinylové desky: otáčení desek v lázni
Držák otáčí deskami a ponořuje jejich pracovní část do lázně.
Související nabídka → · Otevřít videoDEGAS, SWEEP a regulace výkonu: kdy se tyto funkce osvědčí
DEGAS slouží k přípravě čerstvé lázně: pomáhá odstranit rozpuštěný vzduch, který omezuje účinný přenos energie. Používá se po přípravě roztoku podle postupu zařízení. Jde o jiný účel než ohřev kapaliny.
SWEEP mění frekvenci v malém rozsahu kolem pracovní hodnoty a podporuje rovnoměrnější působení pole ve vaně. Hodí se pro vsázku rozmístěnou na větší ploše. Funkce nazvané Pulse, Turbo Sweep nebo Power Sweep mohou fungovat způsobem specifickým pro danou řadu — porovnávejte návody, nejen názvy tlačítek.
Regulace ultrazvukového výkonu umožňuje zvolit intenzitu procesu. Topné těleso je samostatný systém: jeho watty se nepřičítají k čisticímu výkonu ultrazvuku. Vyšší teplota může podpořit určitou chemii, její přípustný rozsah však vychází z přípravku a dílu. Kapalinu může zahřívat i samotný ultrazvuk.
Panel a koš čističky PX
Ovládací panel a vyjímatelný koš — prvky uspořádání procesu.
Související nabídka → · Otevřít videoRegulace výkonu u čističky FTS
Detail panelu FTS ukazuje změnu nastavení ultrazvukového výkonu pomocí otočného ovladače.
Související nabídka → · Otevřít video6 litrů a 14 litrů: začněte centimetry, ne názvem
Ověřte rozměry dílů včetně způsobu uložení a poté pracovní rozměry koše a požadovanou úroveň ponoření. Rozměry nádrže jsou větší než volný prostor ve vložce. Jmenovitý objem také neříká, kolik kapaliny je nutné nalít při konkrétním postupu.
Například PX50A má vanu 300 × 240 × 200 mm a jmenovitý objem 14 l. FTS360 má vanu 300 × 155 × 150 mm při jmenovitých 6 l. U obou je uvedena délka 300 mm, liší se však šířkou, hloubkou i výbavou. U dílu s délkou blízkou délce vany je třeba potvrdit, zda se s odstupem vejde do koše, místo pouhého porovnávání počtu litrů.
U pravidelné dávky zohledněte prostor mezi díly, přípustné zatížení koše a způsob vyjímání. Výpusť usnadňuje výměnu lázně a samostatné místo pro oplach a sušení často rozhoduje o pohodlí celého pracoviště.
PS, GX, PX a FTS: porovnání konkrétních funkcí
| Příklad modelu | Vana | Ultrazvuk / topné těleso | Vlastnost k ověření |
|---|---|---|---|
| PS20A | 3 l; 245 × 135 × 100 mm | 120 W / 100 W; 40 kHz | Základní nastavení času a teploty; malé díly |
| GX30A | 6 l; 300 × 150 × 150 mm | 180 W / 200 W; 40 kHz | DEGAS a režimy SemiWave / FullWave |
| PX50A | 14 l; 300 × 240 × 200 mm | 240 W / 400 W; 40 kHz | DEGAS, SWEEP, regulace výkonu a širší vana |
| FTS360 | 6 l; 300 × 155 × 150 mm | Nastavitelných 0–180 W / 300 W; 40 kHz | Paměť nastavení a několik režimů včetně pulzního a Sweep |
V tomto srovnání pracují všechna zařízení při jmenovitých 40 kHz. Liší se mimo jiné prostorem, výkonem přiřazeným ultrazvuku, ohřevem a ovládacími funkcemi. Samotný název řady nenahrazuje ověření konkrétní velikosti. Pokud denně opakujete podobné vsázky, může být paměť nastavení praktičtější než další objem nevyužité vany.
Od přípravy po sušení: úplný pracovní cyklus
Do běžného zařízení nelijte hořlavá rozpouštědla ani neschválená agresivní média. Samotné čištění není sterilizace — použití s hygienickými požadavky vyžaduje řádně ověřený postup.
Pro použití v dílně
Kontrolní seznam pro čisticí cyklus
Slabý výsledek? Změňte správnou věc
| Pozorování | Co zkontrolovat | Praktická změna k ověření |
|---|---|---|
| Nečistoty zůstávají pod přiléhajícím dílem | Uložení a kontakt s kapalinou | Rozestupte díly, odstraňte vzduchovou kapsu |
| Čerstvá lázeň funguje hůře, než se očekávalo | Odplynění a příprava roztoku | Proveďte předepsaný krok DEGAS |
| Na kovu zůstává mastná usazenina | Kompatibilita chemie, koncentrace, opotřebení lázně | Ověřte přípravek určený pro tyto nečistoty a kov |
| Povrch matní nebo mění barvu | Odolnost materiálu, chemie a zatížení procesu | Přerušte proces, posuďte kompatibilitu a snižte agresivitu podle příslušného postupu |
| Po vysušení se znovu objevují skvrny | Oplach a čistota vody | Upravte krok po čištění namísto pouhého prodlužování ultrazvuku |
Postup úspěšného čištění zahrnuje model, roztok a koncentraci, počáteční teplotu, čas, režim i vsázku. Takový záznam pomáhá porovnávat další dávky a určit okamžik výměny roztoku.
Upřesněte před výběrem
Otázky a odpovědi
Je třeba vodu po každé výměně odplynit?
Čerstvý roztok obsahuje rozpuštěný vzduch. Přípravný krok včetně DEGAS proveďte podle návodu k zařízení a danému procesu. Doba není stejná pro všechny vany.
Jaký je rozdíl mezi 240 W ultrazvuku a 400 W topného tělesa?
První hodnota popisuje ultrazvukový systém, druhá ohřev kapaliny. Nesčítají se jako čisticí výkon a při porovnávání modelů nelze vycházet pouze ze součtu wattů.
Vejde se do vany 300 mm díl dlouhý 300 mm?
Je nutné ověřit skutečné rozměry koše, prostor pro jeho stěny, požadované odstupy a způsob ponoření. Rozměry vany nejsou využitelnými rozměry koše.
Je čistička vhodná pro každý prsten?
Je nutné určit kov, kameny, jejich zasazení, lepené spoje a povlaky. Některé kompletní šperky vyžadují jinou metodu, i když samotný kov lze čistit ultrazvukem.
Proč se díly nemají pokládat přímo na dno?
Použijte předepsaný koš nebo vložku. Odděluje díly ode dna a umožňuje správně manipulovat s vsázkou; přípustný způsob práce určuje návod k čističce.
Bude kov po odstranění rzi vypadat jako nový?
Čištění odkrývá povrch, ale nedoplňuje materiál ztracený korozí. Důlky a jiná poškození mohou zůstat.
