Značicí laser FIBER: černý znak, gravírování a barva na kovu
Tmavý nápis na nástroji, světlé logo na eloxovaném hliníku, barevný vzor na oceli a hmatatelný reliéf vypadají zcela odlišně. U značicího laseru FIBER vznikají tyto efekty rozdílným působením paprsku na materiál. Prohlédněte si je na příkladech a zjistěte, co znamenají MOPA, 3D hlava a otočný nástavec.
Nejdůležitější v tomto průvodci
- Nejprve určete požadovanou značku: barvu, kontrast, odstranění povlaku, nebo úběr.
- MOPA, autofokus, 3D hlava a rotátor řeší různé úkoly.
- Přizpůsobte pracovní plochu, upnutí a zkoušku skutečnému dílu i počtu kusů.
Tři různé procesy pod společným názvem „značení“
Tři efekty, tři různé cíle
Gravírování s úběrem
Laser odebírá část podkladu. Vzniká prohlubeň.
Povrchové značení
Změna vzhledu vrchní vrstvy podle kovu a parametrů.
Odstranění povlaku
Odkrytí podkladu pod vrstvou, například na vhodném eloxovaném materiálu.
Gravírování odebírá část materiálu a vytváří prohlubeň. Taková značka může být hmatatelná a hloubky se dosahuje plánovanou strategií, často postupnými průchody. Nápis na povrchu a hluboký reliéf nemají stejnou dobu ani způsob provedení.
Tepelné značení mění vzhled povrchu. Na vhodných kovech řízený ohřev vytváří nebo mění oxidickou vrstvu; lze usilovat o tmavou značku a na některých ocelích a titanu také o barvy. Nejde o nanášení inkoustu. Požadovaným efektem může být výrazný kontrast bez cíleného vytváření prohlubně.
Odstranění povlaku odkrývá vrstvu s jiným vzhledem. Příkladem je světlá značka po odstranění vhodné vrstvy barvy z kovu. U takového úkolu posuzujete především kontrast, čistotu hrany a stav spodní vrstvy.
Řezy níže ukazují princip těchto procesů. U skutečného dílu se mohou účinky kombinovat, proto barva na fotografii automaticky nedokazuje hloubku ani mechanickou odolnost značky.
Jak pohyb zrcadel mění grafiku ve značku
Paprsek dopadá na materiál přes skenovací galvo hlavu. Malá pohyblivá zrcadla jej vedou po zadané dráze, takže drobný text, čáry a výplně vznikají bez přesouvání celé hlavy nad každý bod. Optika soustřeďuje paprsek do pracovní oblasti a díl ustavujete na stole nebo v držáku.
Připravený projekt má stanovené rozměry, pořadí objektů a výplň. Obsluha volí výkon, rychlost, frekvenci, rozteč čar, počet průchodů a — pokud to zdroj umožňuje — délku pulzu. Zaostření a opakovatelná poloha dílu jsou stejně důležité jako tato nastavení.

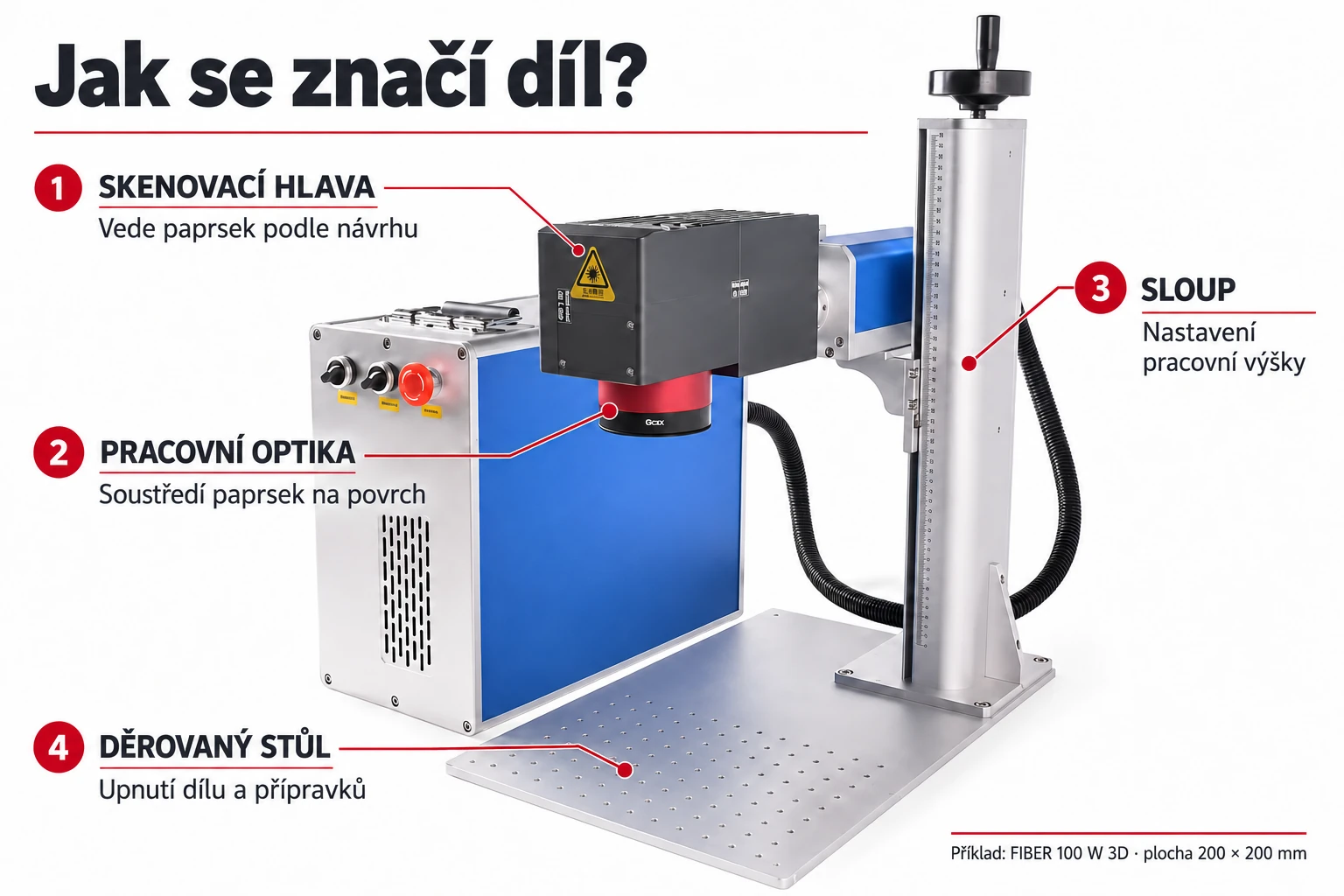

Na popsané fotografii uvidíte hlavu, pracovní optiku, sloup a stůl. Samotné těleso zařízení neinformuje o všech požadovaných krytech pracoviště. Kovy mohou odrážet záření; způsob zabezpečení práce vychází z konkrétního zařízení a procesu.
Vede paprsek po čarách a výplních projektu.
Zaostřuje paprsek ve správné vzdálenosti od povrchu.
Nastavuje výšku hlavy nad dílem; nezaměňujte ovladač se snímačem autofokusu.
Prostor pro držáky a opakovatelné určení polohy dílu.
Ocel: tmavý nápis, grafika a změna barvy
Při ukázce značení kovového dílu sledujte, jak malá oblast nápisu vzniká bez mechanického nástroje dotýkajícího se povrchu. V technickém použití záleží na velikosti značky, čitelnosti, poloze a opakovatelnosti na dalších kusech. U sériového čísla a strojově čitelného kódu se vyplatí předem určit podmínky kontroly a dalšího používání.
Nerezová ocel může získat i různé barvy povrchu. Ve videu s barevným vzorkem uvidíte efekt, který je třeba odlišit od barvy nebo tisku. Vlastnosti slitiny, stav a čistota povrchu, parametry paprsku a rozteč čar ovlivňují to, co nakonec uvidíte.
Pro takový projekt se hodí vlastní zkušební mřížka. Každé pole má jinou zaznamenanou kombinaci nastavení a všechna vytváříte na stejném materiálu. Nepředpokládejte, že barva dosažená na jednom plechu bude stejná na jiné povrchové úpravě. Ukázka standardního značicího laseru potvrzuje konkrétní efekt z videa; typ zdroje se nerozpoznává pouze z barvy vzoru.
Uhlíková ocel: nápis na tmavém vzorku
Paprsek vytváří nápis na tmavém povrchu ocelové destičky.
Související nabídka → · Otevřít videoNerezová ocel: pole s různými barvami
Laser vytváří řadu malých barevných polí na stejném kovovém vzorku.
Související nabídka → · Otevřít videoHliník: rozlišujte kov, elox a barvu
Světlá písmena na tmavém štítku často vznikají působením na povlak. Eloxovaný hliník, lakovaný hliník a surová slitina nejsou jeden materiál s jedním postupem. Liší se povrchem vystaveným paprsku i očekávaným výsledkem.
Na záznamu povlakovaného vzorku si prohlédněte hranici mezi pozadím a písmenem. Právě ostrost a rovnoměrnost označené oblasti rozhodují o vzhledu malého textu. U technického štítku prohlédněte také tenké čáry, drobné číslice a značku po požadovaném očištění.
Pokud chcete černou značku na vhodně připraveném hliníku nebo práci na náročném povlaku, prověřte zkoušku konkrétního zdroje a konfigurace. Nepřenášejte výsledek z černého štítku na každý stříbrný předmět. Stejně důležité je zakřivení: plochá destička a bok válcového dílu mohou potřebovat jiné upnutí.
Na barevném eloxu může světlá značka vznikat změnou nebo odstraněním barvicí složky při zachování značné části eloxované vrstvy. Neznamená to vždy odkrytí holého kovu. Samotný bílý nápis proto nedokazuje hlubokou rytinu ani úplné odstranění ochranné vrstvy.
Povlakovaný hliník: odkrytí kontrastního znaku
Na oranžovém povlaku destičky vzniká světlý nápis.
Související nabídka → · Otevřít videoMosaz, šperky a plasty: přizpůsobte efekt výrobku
Na drobných kovových předmětech lze vytvářet iniciály, grafické značky nebo hlubší vzory. Pokud projekt vyžaduje hmatatelnou rytinu v mosazi, posuďte úběr a dokončení povrchu, nejen kontrast na fotografii. U tenkého dílu přistupuje tepelné působení a způsob podepření.
Ve šperkařství je samostatným rozhodnutím, zda má vzor pouze měnit vzhled povrchu, nebo odebírat kov. U drahých materiálů má úběr význam i pro samotný výrobek. Pro prsten nebo snubní prsten může být potřeba kompatibilní otočný držák a přístup ke zvolenému povrchu.
Vybrané plasty lze značit po určení přesného složení a přizpůsobení zdroje. Video personalizace pouzdra ukazuje jeden výrobek, nikoli potvrzení pro všechny plasty. Při značení průhledného skla nebo plastu vyžadujícího jinou vlnovou délku se vyplatí porovnat technologii UV. UV laser se nemá ztotožňovat se standardním vláknovým zdrojem 1064 nm; označení obchodní kategorie nenahrazuje typ a vlnovou délku.
Plast: personalizace hotového pouzdra
Na modrém pouzdru vzniká nápis.
Související nabídka → · Otevřít videoCo přináší MOPA? Kontrolu pulzu, nejen další watty
U zdroje MOPA lze nezávisle nastavit délku pulzu a frekvenci v rozsahu dostupném pro zařízení. To rozšiřuje kontrolu způsobu působení energie na kov. Při stejném průměrném výkonu může jiný průběh pulzů sloužit jinému efektu: kontrastu, jemnému detailu, barvě nebo odebírání materiálu.
Konkrétním příkladem z naší nabídky je xTool F2 Ultra s laserem MOPA 60 W. Výrobce uvádí nastavení délky pulzu 2–500 ns a frekvence 30–4000 kHz. V původním demonstračním materiálu uvidíte barevný vzor na kovu. Všimněte si rozlišení barev a detailů hotového motivu; nepovažujte jej za záruku stejné barvy na libovolné slitině.
F2 Ultra se nabízí ve verzi se samotným zdrojem MOPA 60 W nebo v konfiguraci se dvěma lasery a doplňkovou diodou 40 W. Jde o dva zdroje pro různé úkoly, proto jejich výkony nesčítáme. Standardní pracovní plocha je 220 × 220 mm. Materiál a požadovaný efekt napovídají, který zdroj v daném projektu použít.
MOPA: barevný vzor na kovovém přívěsku
Původní ukázka xTool F2 Ultra: vytváření barevné medúzy a představení hotového přívěsku. Barva závisí také na kovu, povrchové úpravě a úhlu pohledu.
Související nabídka → · Otevřít videoReliéf, 3D hlava, autofokus a rotátor: rozlišujte funkce
| Pojem | Co se v procesu mění | Příklad úkolu |
|---|---|---|
| Reliéf nebo prostorová rytina | Odebíráte materiál v různých hloubkách podle návrhu | Hmatatelný vzor v plochém kovovém vzorku |
| 3D hlava / dynamické zaostřování | Systém řídí polohu ohniska v rozsahu určeném pro konfiguraci | Práce s geometrií a výškou vyžadující korekci ohniska |
| Otočný nástavec | Držák fyzicky otáčí předmětem | Značka kolem válce, prstenu nebo jiného kompatibilního tvaru |
| Autofokus | Pomáhá určit pracovní vzdálenost před úkolem | Příprava dalšího dílu s jinou výškou |
Slovo „3D“ v názvu výsledku ještě neříká, jaká hlava byla použita. Hluboký reliéf může vznikat na rovném povrchu postupnými průchody. Video s otáčeným předmětem zase ukazuje práci otočné osy. U nerovného dílu ověřte rozsah řízení ohniska, kompatibilní software a možnost přípravy odpovídající geometrie.
V uvedené nabídce 100 W 3D jsou zmíněny 3D galvo hlava a EZCAD3 PL. Běžný model 100 W má galvo hlavu a EZCAD PL. Rozdíl tedy nelze zúžit na stejný počet wattů. Před výběrem ukažte tvar předmětu, plochu značky a požadovaný průběh procesu.
Otočný nástavec: značka na válcovém dílu
Držák otáčí kovovým předmětem, zatímco laser vytváří značku na jeho bočním povrchu.
Související nabídka → · Otevřít videoPracovní plocha, čočka a série: malá značka potřebuje dobrý plán
Pracovní plocha musí pojmout projekt a dostupná výška předmět společně s držákem. Optika a velikost pracovní plochy souvisejí se stopou paprsku i pracovní vzdáleností, proto největší čočka není automaticky nejlepší volbou pro nejjemnější grafiku. Při hodnocení malého kódu nebo textu ověřte detail v konečné velikosti.
U série se hodí upínací šablona: určuje polohu dalších dílů a pomáhá omezit čas ručního nastavování. Jiné uspořádání nabízejí kamerové systémy a funkce rozpoznávání dávek, pokud je daný model podporuje. Kamera nemění složení materiálu ani pravidla volby parametrů, může však zefektivnit polohování.
Rychlost skenování v mm/s není počet hotových kusů za hodinu. Doba závisí na ploše výplně, rozteči čar, počtu průchodů, změnách polohy a výměně dílů. Pro reálné srovnání použijte stejný projekt a shodný materiál.
Čtyři příklady konfigurací — čtyři různé otázky při nákupu
| Konfigurace | Zdroj a pracovní plocha | Co porovnat na vlastním úkolu |
|---|---|---|
| 30 W s krytem | RAYCUS 30 W; 150 × 150 mm | Konstrukce pracoviště, přístup k dílu, upnutí a příprava opakovatelných označení |
| 100 W s autofokusem | RAYCUS 100 W; 200 × 200 mm | Rozsah obrábění, výška, zaostření a doba konkrétního vzoru |
| 100 W 3D s autofokusem | RAYCUS MOPA 100 W; 200 × 200 mm; 3D hlava | Geometrie dílu, požadavky ohniska a spolupráce s EZCAD3 |
| xTool F2 Ultra | MOPA 60 W; 220 × 220 mm; dioda 40 W ve verzi se dvěma lasery | Regulace pulzu, barevný efekt, kamery a organizace práce v ekosystému výrobce |
Jde o přehled vlastností popsaných v aktuálních nabídkách, nikoli žebříček podle výkonu. Neporovnávejte tyto stroje jen podle maximální hloubky z tabulky nebo ukázky vyřezávání drobného kovu. Značicí laser galvo a specializovaný řezací laser FIBER na plechy plní jiné úkoly.
Vzorek rozhodující o nákupu má obsahovat vaši nejmenší značku, nejhlubší požadovaný detail a skutečný povrch. U kódů ověřte čitelnost, u požadavků na otěr nebo chemickou odolnost příslušný test hotového označení.
Jak připravit zkoušku, která dá užitečnou odpověď
K rozhovoru o výběru přiložte fotografii s rozměry, projekt a počet kusů v dávce. Umožní to určit, zda je klíčový typ zdroje, pracovní plocha, geometrie práce, držák nebo způsob rychlé výměny dílů.
Pro použití v dílně
Zkouška značení na vašem dílu
Upřesněte před výběrem
Otázky a odpovědi
Je barevná značka na oceli potisk?
V popsaném procesu barva vzniká působením laseru na povrch, mimo jiné tvorbou oxidické vrstvy. Není třeba nanášet inkoust. Efekt závisí na slitině, povrchové úpravě a parametrech.
Znamená každá barva ve videu použití MOPA?
Ne. Typ zdroje se neurčuje pouze podle vzhledu. MOPA poskytuje další kontrolu délky pulzu a frekvence; konkrétní efekt je třeba přiřadit k potvrzené konfiguraci.
Znamená autofokus automatické značení každého zakřiveného povrchu?
Autofokus pomáhá nastavit pracovní vzdálenost. Práce na geometrii s proměnlivou výškou je samostatné téma a může vyžadovat odpovídající hlavu, mapování nebo jiný způsob upnutí.
Znamenají 3D a MOPA totéž?
Ne. MOPA popisuje konstrukci a regulaci pulzů zdroje, zatímco 3D se může vztahovat ke způsobu vedení ohniska nebo prostorovému výsledku. Parametry je třeba ověřit samostatně.
Má F2 Ultra celkem 100 W výkonu pro kov?
Verze se dvěma lasery má samostatný zdroj MOPA 60 W a diodový 40 W pro různá použití. Jejich výkony se nesčítají jako výkon jednoho zdroje pro obrábění kovu.
Lze dopravník u F2 Ultra použít k proříznutí kovu skrz?
Výrobce takové použití vylučuje: po proříznutí by paprsek mohl poškodit dopravník. Omezení příslušenství ověřujte pro konkrétní operaci.
Je běžný FIBER vhodnou volbou pro překližku a průhledný akrylát?
Běžný vláknový značicí laser pro kovy nenahrazuje plotr CO₂ pro tyto úkoly. U zařízení se dvěma lasery může volba materiálu znamenat použití druhého, diodového zdroje — stále je třeba potvrdit jeho kompatibilitu s podkladem.
