UV, UV DTF a DTF: prohlédněte si tři cesty od grafiky k hotovému výrobku
Potisk trička, barevné pouzdro a grafika na dřevěné destičce mohou na fotografii vypadat podobně, ale vznikají různými způsoby. V jednom procesu leží předmět v tiskárně, ve druhém dostane hotový transfer a ve třetím je potřeba lis. Tyto rozdíly ukážeme na skutečných materiálech z našich nabídek.
Nejdůležitější v tomto průvodci
- Přímý UV tisk nanáší grafiku na předmět umístěný v pracovní oblasti.
- UV DTF přenáší tisk z odpovídajícího systému fólií na kompatibilní tvrdý podklad.
- DTF pro textilie využívá fólii, tavné lepidlo a přenos v lisu.
Nejprve určete proces
Podobný obraz, jiná cesta na povrch
Tři cesty k hotovému potisku
Přímý UV tisk
Předmět → tisk na povrch → vytvrzení UV
Předmět se musí vejít do zařízení nebo kompatibilního držáku.
UV DTF
Tisk na fólii → příprava transferu → aplikace
Grafika přechází na vhodný tvrdý podklad. Sada fólií musí být kompatibilní se systémem.
DTF pro textilie
Tisk na fólii → lepidlo a fixace → lis
Tepelný přenos na kompatibilní textilii; nastavení se volí podle použitých materiálů.
Technologii nejsnáze poznáte podle toho, na co tiskne hlava a co se děje po vytištění. U přímého UV tisku dopadá inkoust na předmět. U UV DTF a textilního DTF vzniká nejprve grafika na fólii, další materiály i způsob aplikace se však liší.
Toto rozlišení je praktické. Pro tričko potřebujete proces kompatibilní s textilií a následným praním. U pouzdra záleží na povrchu, tvaru a přilnavosti. U panelu přistupují poloha grafiky, výška dílu a možnost stabilního uložení na stůl.
Přímý UV tisk: předmět vstupuje pod hlavu
Ve videu se Z120M uvidíte grafiku nanášenou na plochý předmět. V dalším příkladu se pod hlavou otáčí láhev v držáku. V obou případech zařízení tiskne na povrch předmětu; nejde o přilepování transferu UV DTF.
Tak lze organizovat personalizaci vhodných štítků, pouzder, panelů a reklamních předmětů. Předmět se musí vejít do pracovního prostoru, být správně ustavený a ponechat požadovanou mezeru pro hlavu. Při sérii několika stejných prvků pomáhá polohovací držák vracet se na stejné místo potisku.
V aktuální nabídce Z120M je uvedena maximální tisková oblast 267 × 420 mm a výška předmětu 0–120 mm. Samotná platforma 300 × 420 mm je jiným parametrem než tisková oblast. Při plánování projektu použijte správnou hodnotu a skutečnou geometrii předmětu s upnutím.
Přímý UV tisk: grafika na plochém předmětu
Hlava tiskne a ruce ukazují hotovou barevnou grafiku na plochém vzorku.
Související nabídka → · Otevřít videoPřímý UV tisk: láhev v otočném držáku
Tisk na válcový předmět a hotový vzor na lahvi.

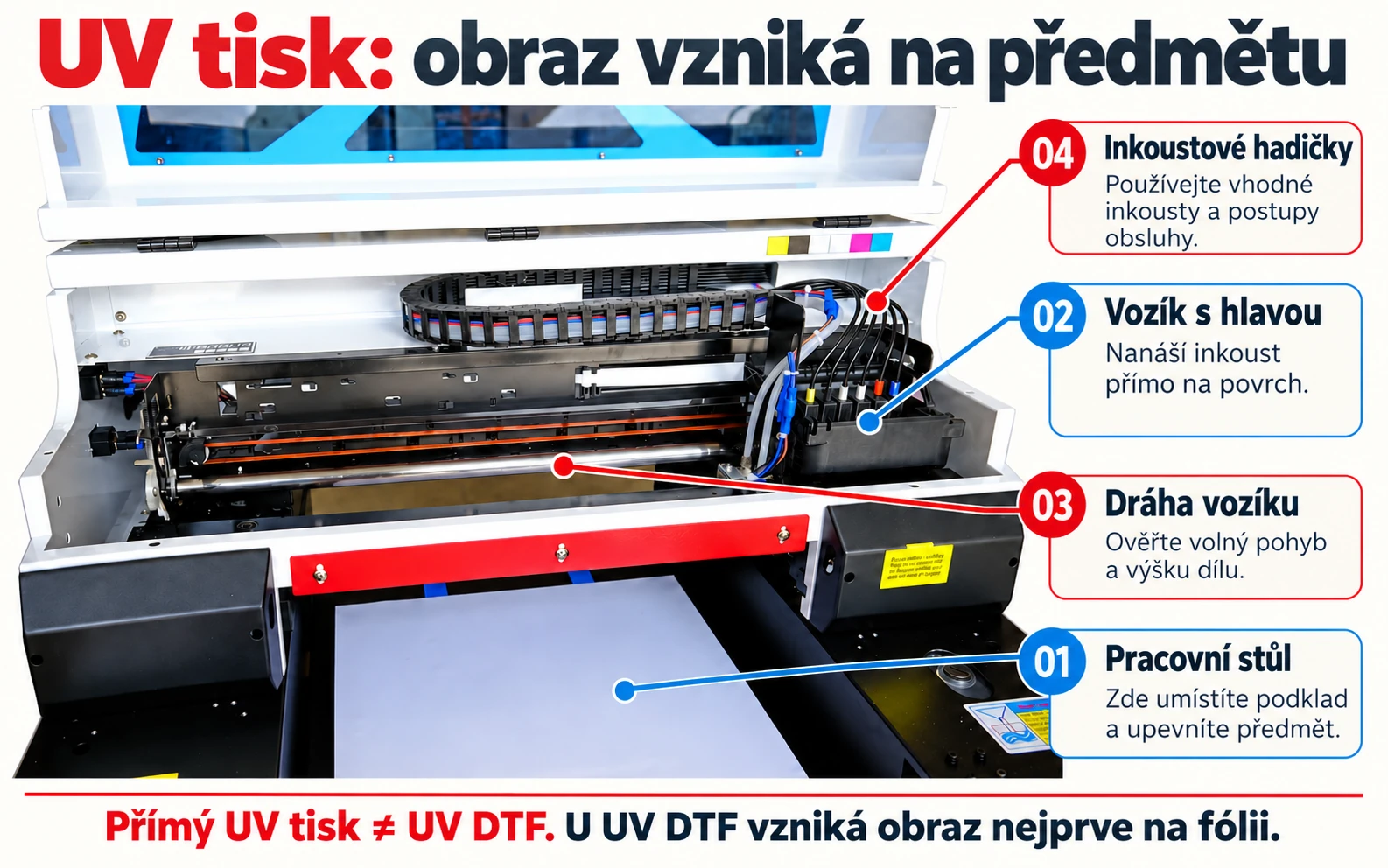

Související nabídka → · Otevřít videoProhlédněte si stůl, vozík a vedení
Na popsané fotografii UV tiskárny jsou vidět stůl, vozík s hlavou, vedení pohybu a hadičky inkoustu. Jde o konkrétní místa ovlivňující přípravu úkolu. Pohyblivá součást nesmí narazit do příliš vysokého dílu ani vyčnívajícího držáku.
Při přímém tisku na nerovný povrch nestačí nastavit nejvyšší bod „od oka“. Omezení vzdálenosti hlavy, měření výšky, zakřivení a držáků vycházejí z konstrukce zařízení. Zkoušku proveďte na skutečném předmětu včetně jeho povrchové úpravy.
Nabídka Z120M zahrnuje CMYK a bílou. Nepředpokládejte automaticky další lak, texturu nebo kompatibilitu s libovolnou fólií jen proto, že má zařízení UV lampu. V každé konfiguraci je třeba ověřit konkrétní kanály a schválené materiály.
Podpírá předmět během nanášení obrazu. Rozměry platformy a skutečná tisková oblast jsou různé parametry.
Přesouvá hlavu nad povrchem. Předmět a upnutí pro ni musí ponechat odpovídající prostor.
Umožňuje pohyb jednotky podél tiskové oblasti.
Viditelné hadičky patří k systému přívodu inkoustu; jejich údržbu popisuje návod ke konkrétnímu modelu.
Dřevo a průhledný podklad: grafika se setkává s texturou
Na dřevě barva spolupracuje s kresbou a povrchovou úpravou. Stejný vzor nemusí na surovém, lakovaném a jinak připraveném podkladu vypadat stejně. V ukázce si všimněte okrajů grafiky i vztahu barevného obrazu k přirozenému pozadí.
Průhledný předmět klade jinou otázku: z jaké strany má být potisk vidět a jaké má mít pozadí? Bílá vrstva může změnit vnímání barev a návrh pozorovaný přes desku vyžaduje promyslet stranu tisku a pořadí vrstev v podporovaném procesu. Připravte malý úsek s barvou, bílou a přechodem do průhlednosti.
Video ukazuje konkrétní vizuální efekt. Přilnavost, odolnost vůči používanému čisticímu prostředku a chování v čase posuďte na vlastním materiálu. Samotný lesk fotografie nepovažujte za informaci o životnosti hotového výrobku.
Přímý UV tisk: grafika na dřevě
Detail hlavy nad malými dřevěnými kolečky.
Související nabídka → · Otevřít videoPřímý UV tisk: potisk na průhledném podkladu
Práce hlavy a představení barevných vzorů na průhledných prvcích.
Související nabídka → · Otevřít videoUV DTF: vytiskněte transfer a poté přeneste grafiku
U UV DTF vzniká grafika v kompatibilním systému fólií a UV inkoustu. Po přípravě transferu se přenáší na předmět. Celý zdobený objekt není třeba umisťovat na stůl tiskárny, stále však musíte potvrdit vhodnost jeho povrchu pro konkrétní transfer.
Původní krátké video xTool O1 s hrnkem propojuje fázi návrhu, tisk na médium a hotový efekt. Materiál s pouzdrem na telefon ukazuje příklad přiložení a přitlačování transferu. Porovnejte jej s předchozí scénou, kde hlava pracuje přímo nad otáčenou lahví. Úplné pořadí přípravy a odstraňování fólií se řídí návodem systému.
Běžný systém rozlišuje tiskovou fólii A a přenosovou fólii B. Plní různé role a fungují jako kompatibilní sada. Způsob laminace, odstranění nosiče a aplikace závisí na materiálech i konfiguraci. Nevybírají se výhradně podle podobného názvu „UV fólie“.
UV DTF: projekty na hrncích
Původní ukázka xTool: návrh, tisk na fólii a hrnky s hotovými vzory.
Související nabídka → · Otevřít videoUV DTF: aplikace na pouzdro
Návrh, tisk fólie a ruční přenos vzoru na pouzdro.
Související nabídka → · Otevřít videoArch, nebo role: rozdíl v organizaci série
U několika individuálních grafik může být pohodlný archový režim. Pokud pravidelně připravujete delší dávky, jsou důležité vedení média, laminace a odběr transferu. V systému O1 k tomu slouží kompatibilní příslušenství, mimo jiné LM1 a RF1, podle zvolené konfigurace.
Animace výrobce ukazuje uspořádání rolové dráhy, druhý materiál představuje delší tisk a aplikaci na předmět. Jde o ukázku způsobu práce. Z délky samotného klipu nevyvozujte výrobní produktivitu ani změřenou délku celé role.
Při plánování série započítejte rozložení grafik na médium, přípravu transferů, ruční aplikaci a kontrolu. Samotná rychlost hlavy nepopisuje dobu od souboru k hotové objednávce.
UV DTF: animace dráhy materiálu
Animace výrobce zobrazující dráhu materiálu a příklady zdobených předmětů.
Související nabídka → · Otevřít videoUV DTF: delší tisk a aplikace
Návrh, výstup potištěné fólie a aplikace vzoru na skateboard.
Související nabídka → · Otevřít videoDTF pro oděvy: od PET fólie k tričku
Textilní DTF také začíná fólií, využívá však pigmentový inkoustový systém a tavné lepidlo. Po přípravě a fixaci lepicí vrstvy se transfer pomocí lisu přenese na kompatibilní textilii. Jde o jinou sadu materiálů než u UV DTF pro tvrdé povrchy.
Naše video KJ-302A ukazuje tisk na fólii a krátký detail hotového potisku textilii drženou a pohybovanou v rukou. Tyto záběry umožňují vidět médium i hotový výrobek. Volbu parametrů lisování a hodnocení praní je třeba provést pro použitou fólii, prášek a oděv.
U tmavého trička pomáhá bílá vrstva oddělit barvy od pozadí. Důležitá je také velikost plných ploch: velká jednolitá grafika a jemný nápis mohou na oděvu sedět odlišně. Posuďte nejen barvu, ale i omak, hranu, pružnost a místo aplikace vůči švům a zesíleným místům.
Tisk na DTF fólii
Pohyb hlavy nad fólií s barevnými motivy určenými k přenosu na textilie.
Související nabídka → · Otevřít videoDetail potisku na textilii
Detail barevného potisku na textilii držené v rukou.

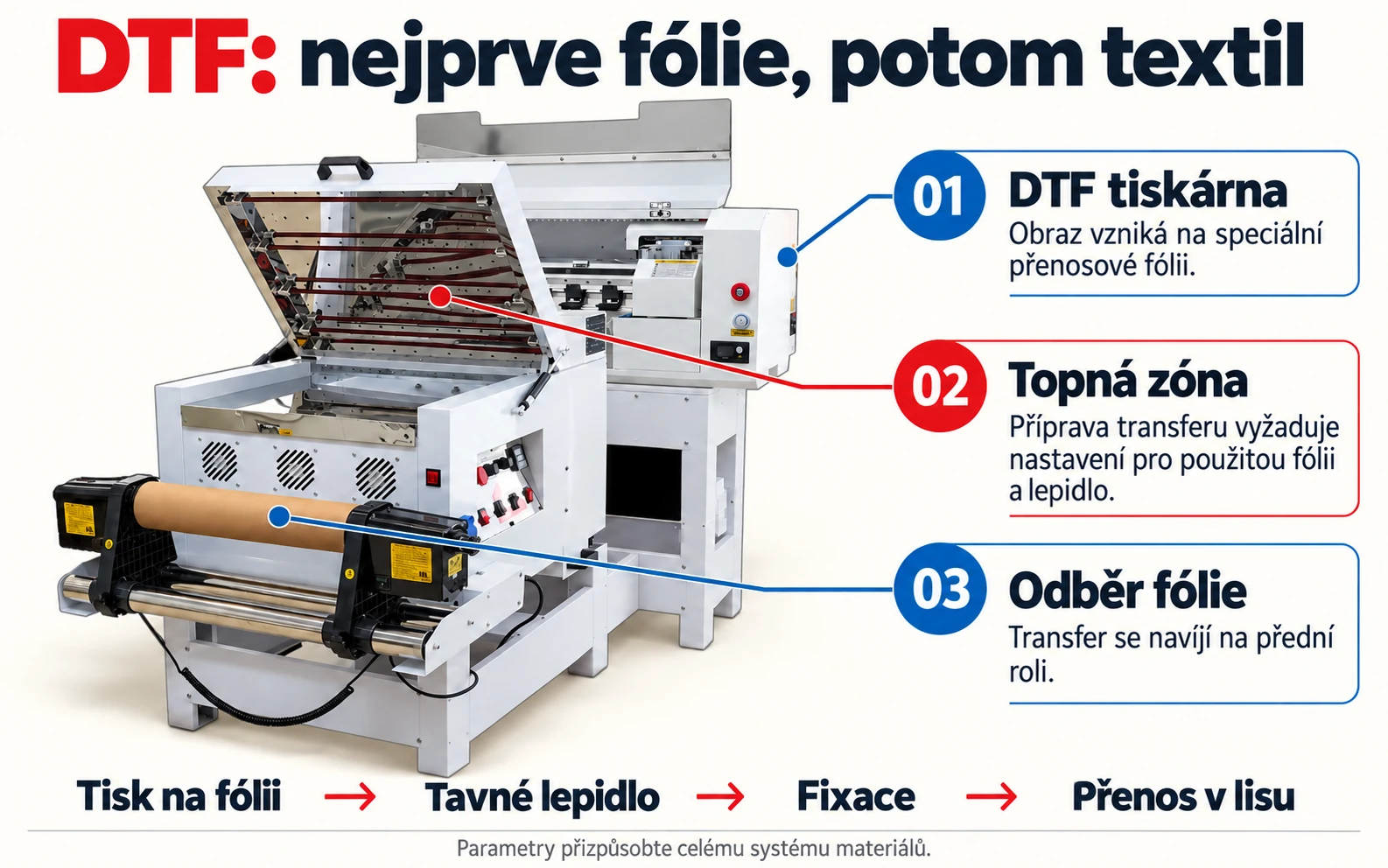

Související nabídka → · Otevřít videoTiskárna, shaker a lis představují navazující fáze práce
Popsaná fotografie sestavy ukazuje tiskárnu, topnou zónu přípravy transferu a odběr fólie. V procesu je třeba kontrolovat rovnoměrné nanesení vhodného lepidla, odstranění přebytku a fixaci podle materiálů. Teprve potom plánujete aplikaci na textilii.
V aktuální nabídce KJ-302A maximální šířka potisku činí 420 mm, média pak 430 mm. Dvě hlavy EPSON XP600, CMYK a bílá i shaker s topným systémem tvoří konkrétní konfiguraci. Termotransferový lis je samostatným krokem vyžadujícím správný výběr podle výrobku.
Při přípravě grafiky používejte nastavení RIP a orientaci určené pro celý proces. Nepřidávejte další zrcadlení v každém programu bez ověření, která fáze je provádí automaticky. Malý test s čitelným nápisem pomáhá ověřit směr obrazu před sérií.
Nanáší grafiku na transferovou fólii; v tomto procesu netiskne přímo na tričko.
Je součástí přípravy transferu s vrstvou lepidla. Čas a teplota závisejí na systému materiálů.
Připravený transfer postupuje k dalšímu zpracování. Přenos na textilii probíhá později v lisu.
Proč bílá mění vnímání barvy
Barevný obraz na bílém pozadí, černém tričku a průhledné desce má jiné podmínky pozorování. Bílý inkoust může tvořit podklad nebo část grafiky — podle technologie a podporovaného uspořádání vrstev.
Na vzorku se vyplatí umístit vedle sebe drobný text, sytou plochu, tónový přechod a část s řízenou průhledností. Prohlížejte projekt na správném pozadí a z té strany, ze které bude používán. Nehodnoťte celý proces pouze podle vytištěné fotografie na bílé destičce.
Bílá také vyžaduje každodenní údržbu podle systému. Cirkulace a míchání, pokud jsou součástí daného modelu, pomáhají organizovat práci inkoustu, ale neruší kontroly trysek, úkony na začátku a konci dne ani požadavky na přestávky.
Porovnávejte řešení podle úkolu, ne podle společného slova „tisk“
| Příklad úkolu | Výchozí bod | Co ověřit v sestavě |
|---|---|---|
| Opakující se ploché panely a reklamní předměty | Přímý UV tisk, například Z120M | Tisková oblast, výška, upnutí, podklad a inkoustové kanály |
| Grafiky přenášené na vhodné tvrdé předměty | Kompatibilní systém UV DTF, například O1 ve vhodné konfiguraci | Inkoust, fólie, příprava transferu, aplikace a příslušenství |
| Trička a textilie | Textilní DTF, například KJ-302A s přípravou transferu | Fólie, lepidlo, fixace, lis a kompatibilita textilie |
| Mnoho vzorů v dávce transferů | Archové nebo rolové řešení přizpůsobené technologii | Rozložení grafik, odpad, laminace nebo příprava lepidla, odběr a aplikace |
Výběr je snazší, když ukážete tři skutečné výrobky: nejčastější, největší a nejnáročnější. Uveďte jejich materiál, povrchovou úpravu, velikost grafiky, počet kusů a způsob pozdějšího používání.
Vzorek, který odpoví na otázky zákazníka
- Použijte správný předmět. Stejný dodavatel, povlak, barva a materiál jako v plánované objednávce.
- Připravte část náročného projektu. Drobný text, plné plochy, logo a klíčové barvy.
- Proveďte celý proces. S přípravou podkladu, transferem nebo upnutím a požadovanou fixací.
- Ověřte výsledek po požadované době. Posuďte okraje, přilnavost a vzhled v podmínkách používání.
- Ověřte důležitou odolnost. U oděvu praní a natahování, u reklamního předmětu vhodné čištění nebo otěr — podle použitého systému.
Nepředpokládejte automatickou odolnost vůči myčce, venkovní expozici ani schválení pro styk s potravinami. Jde o konkrétní požadavky na hotový výrobek, které je třeba potvrdit pro použité materiály a proces. Takový záznam očekávání pomáhá dodavateli navrhnout vhodný test.
Pro použití v dílně
Před výběrem technologie připravte
Naplánujte dílnu pro celý cyklus, nejen pro tisk
Vedle stroje potřebujete místo na přípravu podkladů, fólie, transfery a hodnocení hotového výrobku. U DTF přistupují lepicí materiály a tepelná fáze, u UV požadavky na práci s inkoustem a vytvrzováním. Větrání, ochrana a manipulace s materiály se organizují podle návodů a jejich listů.
Porovnejte postup spuštění, kontrolu trysek, údržbu bílé a úkony na konci dne. Zaznamenejte také, co udělat před delší přestávkou. U malých a nepravidelných objednávek může mít tento rytmus stejně velký význam jako samotná rychlost tisku.
Ve zkušební dávce změřte samostatně přípravu souboru, tisk, přípravu transferu nebo upnutí, aplikaci a kontrolu. Zaznamenejte počet schválených kusů a spotřebu média. Takový záznam odhalí, zda dílnu omezuje tiskárna, ruční aplikace nebo příprava další objednávky.
Upřesněte před výběrem
Otázky a odpovědi
Jsou UV DTF a DTF na trička stejný proces?
Ne. U obou se objevuje fólie, liší se však inkoust, materiály a způsob přenosu. Textilní DTF využívá tavné lepidlo a lis; UV DTF je samostatný transferový systém pro vhodné tvrdé povrchy.
Může každá UV tiskárna tisknout na libovolnou UV DTF fólii?
Kompatibilitu je třeba potvrdit pro konkrétní zařízení, inkoust, fólii a způsob přípravy transferu. Samotná UV lampa nepotvrzuje podporu libovolného systému.
Co ukazuje video lahve se Z120M?
Přímý tisk na předmět otáčený v držáku. Nejde o ukázku lepení UV DTF.
Je ke KJ-302A potřeba lis?
Přenos na kompatibilní textilii je krok prováděný ve vhodném lisu. Tiskárna a shaker připravují potisk na fólii, tento aplikační krok však nenahrazují.
Obsahuje každá sada xTool O1 celý rolový systém?
Obsah závisí na zvolené verzi a sadě. Ověřte správný systém inkoustů i přítomnost potřebných fólií, laminátoru, podavače a dalšího příslušenství.
Znamená šířka fólie 430 mm potisk 430 mm?
U popsané KJ-302A je maximální šířka média 430 mm a tisku 420 mm. V projektu je třeba zohlednit tiskovou oblast, okraje a vedení materiálu.
Dokazuje ukázka natahování látky odolnost vůči praní?
Ukazuje chování konkrétního potisku v této scéně. Odolnost vůči praní je třeba posoudit v požadovaných podmínkách pro skutečnou sestavu fólie, lepidla, inkoustu a oděvu.
