Laserové čištění dřeva, kamene a kovu: pulzní, nebo kontinuální?
Dřevěný rám s obnovenou kresbou vláken, cihla odkrytá pod tmavým povlakem, kov očištěný od koroze nebo povlaku — čisticí laser má mnohem více využití než odstraňování rzi. Ukážeme je na původních materiálech CNCworld a vysvětlíme, kdy porovnávat kontinuální a kdy pulzní laser. Samostatně probíráme kámen: mramor, žulu a pískovec i způsob vyhodnocení zkoušky.
Nejdůležitější v tomto průvodci
- Pulzní laser: prohlédněte si dřevo, cihlu a kov.
- Kontinuální laser: prohlédněte si odstranění povlaku i práci na složitém dílu.
- Kámen: výběr pro mramor, žulu a pískovec a samostatné vyhodnocení zkoušky.
Nejprve si prohlédněte výsledek: tři povrchy, tři různé úkoly
Sledujte hranici mezi vrchní vrstvou a odkrytým povrchem. Video ukazuje konkrétní vzorek bez předpisu parametrů.
Po očištění posuďte kresbu, barvu a stav vláken, také po setření zbytků.
Ve zdivu posuzujte cihlu a spáru samostatně. Ukázka na cihle nepotvrzuje výsledek na mramoru, žule ani pískovci.
Na ocelové desce mizí hnědavý povlak. Na dřevěném rámu se odkrývá kresba vláken. Na cihlové stěně se pod tmavou vrstvou objevuje oranžový povrch a světlé spáry. Jde o tři využití laserového čištění, ale také tři různá kritéria dobré práce.
Kov může vyžadovat přípravu na nový povlak nebo odstranění koroze z dílu. U dřeva záleží na zachování barvy, textury a detailu. U cihly a kamene je třeba posoudit jak nečistoty, tak samotný minerální povrch. Nákup čisticího laseru výhradně podle počtu wattů proto vede k nepřesným srovnáním.
Ve videích níže ukazujeme skutečnou práci z materiálů CNCworld. Ukázka pulzního laseru pochází z videa označeného jako 200 W. Kontinuální záběry zahrnují materiál 1500 W s kompaktním čisticím laserem a samostatnou ukázku 1000 W s odstraňováním černé vrstvy. Každá scéna má vlastní popisek: sledujete konkrétní proces a výběr aktuálního modelu můžete opřít o jeho specifikaci a zkoušku svého dílu.
Kontinuální a pulzní laser: rozdíl je ve způsobu dodávání energie
Kontinuální laser, tedy CW, dodává energii nepřetržitě během aktivní emise. Hlava rozvádí paprsek po povrchu a obsluha ji vede v navazujících pásech. Takové systémy se porovnávají mimo jiné pro intenzivní čištění kovových konstrukcí, větších dílů a dílenských součástí. Vysoký průměrný výkon může usnadnit intenzivní odstraňování vrstvy, ale zvyšuje význam kontroly zahřívání podkladu.
Pulzní laser dodává energii v krátkých pulzech. U zdrojů MOPA lze nastavit délku pulzu a frekvenci, což poskytuje další možnosti přizpůsobení procesu. Vysoký okamžitý výkon pulzu a průměrný výkon jsou různé veličiny. Pulzních 200 W a kontinuálních 1500 W proto nelze bez určení materiálu a cíle seřadit do jednoduchého žebříčku „slabší–silnější“.
U choulostivého podkladu potřebujete účinně odstranit vrstvu při přijatelném vlivu na materiál. Zde bývá kontrola pulzu důležitější než nejvyšší počet wattů. U velkého masivního ocelového dílu se může těžiště přesunout k tempu práce a organizaci dalších průchodů. Také pulzní laser může povrch přehřát nebo změnit, pokud nastavení a vedení hlavy neodpovídají úkolu.
Nastavení frekvence nebo doby emise na panelu zařízení CW nestačí k jeho ztotožnění s nanosekundovým zdrojem MOPA. Při porovnávání nabídek ověřte typ generátoru, parametry pulzu, optiku a rozsah regulace. Výsledek ovlivňují také skenovací pole a způsob vedení paprsku.
Stejný počet wattů neznamená stejný proces
Průměrný výkon sám nepopisuje energii pulzu, frekvenci, délku pulzu ani způsob skenování. Proto se zdroje vybírají podle podkladu a odstraňované vrstvy.
Prohlédněte si strukturu, nejen změnu barvy

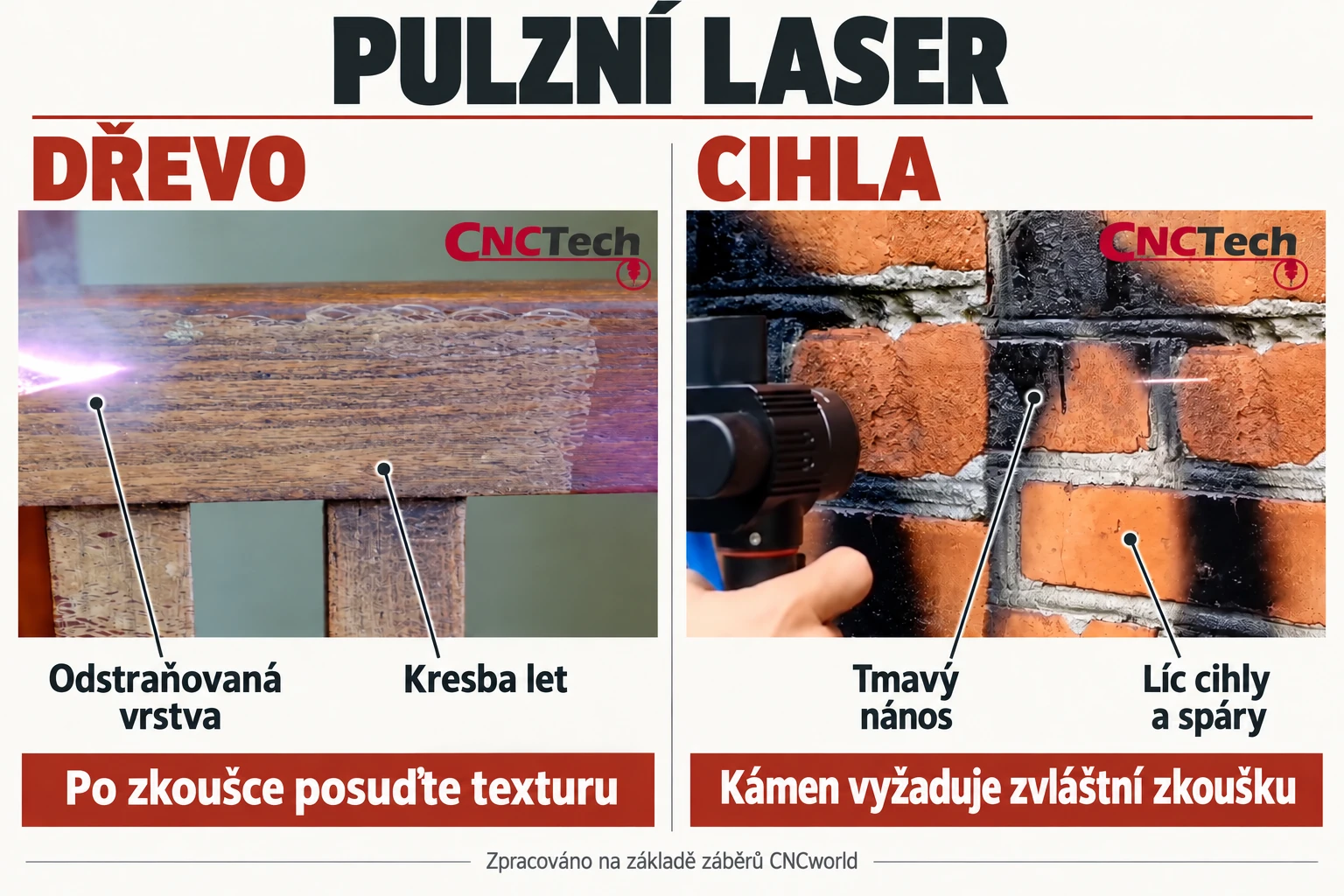

Dřevo: odkrývání kresby, rámů a detailů
V prvním záznamu se paprsek pohybuje po vodorovné části dřevěného rámu. Vlevo je vidět světlejší odkrytá část, vpravo tmavší vrstva. Druhé video ukazuje zkoušku na plochém dřevěném panelu: při průchodu vzniká světlý obdélník. Tyto záběry dobře ukazují, proč se o pulzním laseru uvažuje v renovačních dílnách a při čištění dřevěných prvků.
Povrch dřevěného rámu
Další průchody odkrývají světlejší pásy a kresbu vláken na vodorovné části dřevěného rámu.
Související nabídka → · Otevřít videoČištění rovného dřeva
Na plochém vzorku se zvětšuje světlejší pole. Sledujte hranici přechodu a texturu odkrytého dřeva.
Související nabídka → · Otevřít video
Co tento proces přináší? Ruční hlava umožňuje nasměrovat práci na vybranou oblast bez abrazivního kontaktu s povrchem. U rámu, lišty nebo profilovaného dílu to umožňuje hodnotit malé části a kontrolovat další průchody. Laser však automaticky nemění starý povlak v hotový povrch pro novou úpravu. Po zkoušce je třeba posoudit barvu, texturu, odkrytá vlákna a požadavky následující operace.
V ukázce rámu je struktura dřeva zřetelná. Vyplatí se prohlédnout si ji zblízka místo hodnocení výsledku jen podle zesvětlení povrchu. Rozdílná tvrdost částí kresby, dřívější poškození a stav povlaku mohou ovlivnit rovnoměrnost. U jemné řezby, dýhovaného dílu nebo předmětu s neznámou konstrukcí musí zkouška zohlednit celou stavbu předmětu.
Rozsah našich pulzních modelů zahrnuje vhodně připravené suché dřevo bez pryskyřice i lehké nečistoty a lehké tenké povlaky. Nepředpokládáme stejný výsledek pro každou vícevrstvou barvu, lak nebo mořidlo. Před výběrem zařízení připravte vzorek se skutečným povlakem — druh, vlhkost, předchozí povrchová úprava a počet vrstev mají odpovídat plánovaným zakázkám.

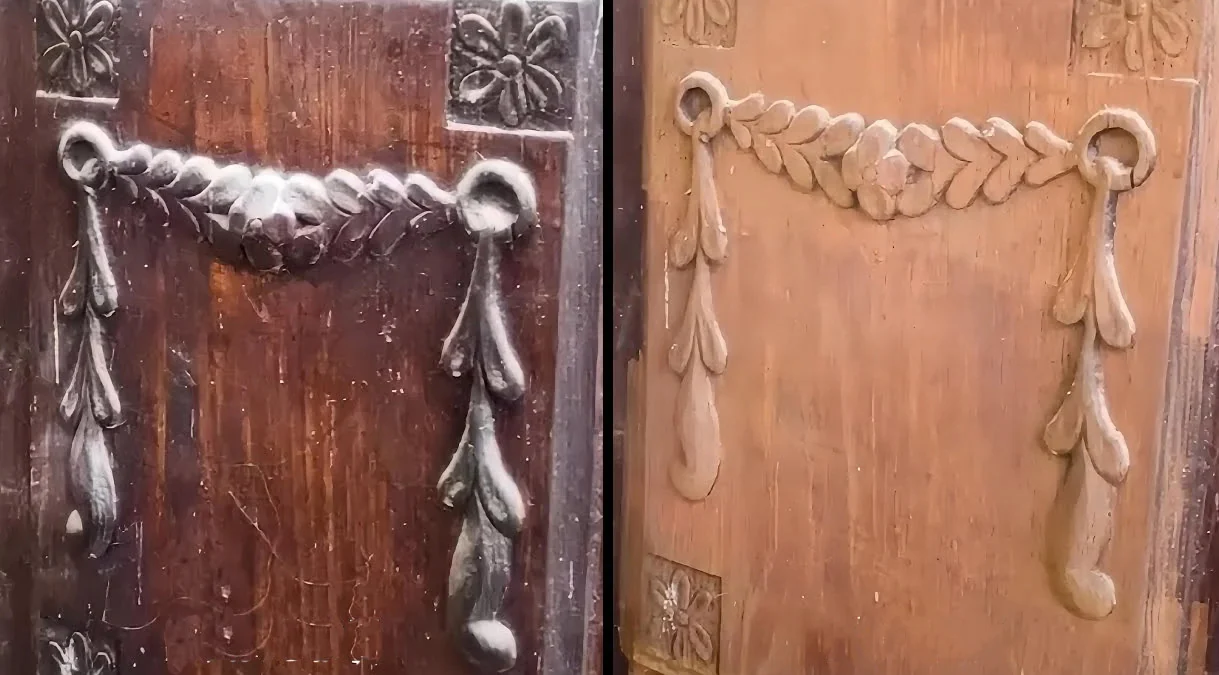

Původní srovnání dveří z galerie nabídky ukazuje příklad efektu na zdobeném prvku. Berte je jako inspiraci použití a obě videa jako možnost prohlédnout si průběh práce na konkrétních vzorcích. Doba renovace celých dveří zahrnuje také přípravu, přístup k dílu, kontrolu a další povrchovou úpravu.
Cihla: zřetelná hranice mezi tmavou vrstvou a odkrytým zdivem
Video s cihlovou stěnou obsahuje dva záběry stejného druhu práce. Je vidět skenovací pás u tmavé vrstvy na cihlách i postupné odkrývání jejich oranžového povrchu. Spolu s cihlou se mění vzhled spár. To je důležitý detail: na zdivu pracujete současně s materiály různé struktury a stavu zachování.
Čištění cihlové stěny
Skenovací pás odkrývá oranžový líc cihel a světlé spáry. Všimněte si obou materiálů zdiva.
Související nabídka → · Otevřít videoU takového úkolu neposuzujte jen barvu po průchodu, ale také hrany cihel, soudržnost spár, pórovitost a sjednocení celé části. Nerovné zdivo vyžaduje udržování správné vzdálenosti od povrchu. Hluboká spára nebo výstupek neleží ve stejné rovině jako líc cihly. Zkouška na jednom hladkém místě ještě nepopisuje práci na celé fasádě.
U zakázky na přírodním kameni připravte vzorek konkrétního druhu a povrchové úpravy. Mramor, žula a pískovec jsou tématem následující kapitoly.

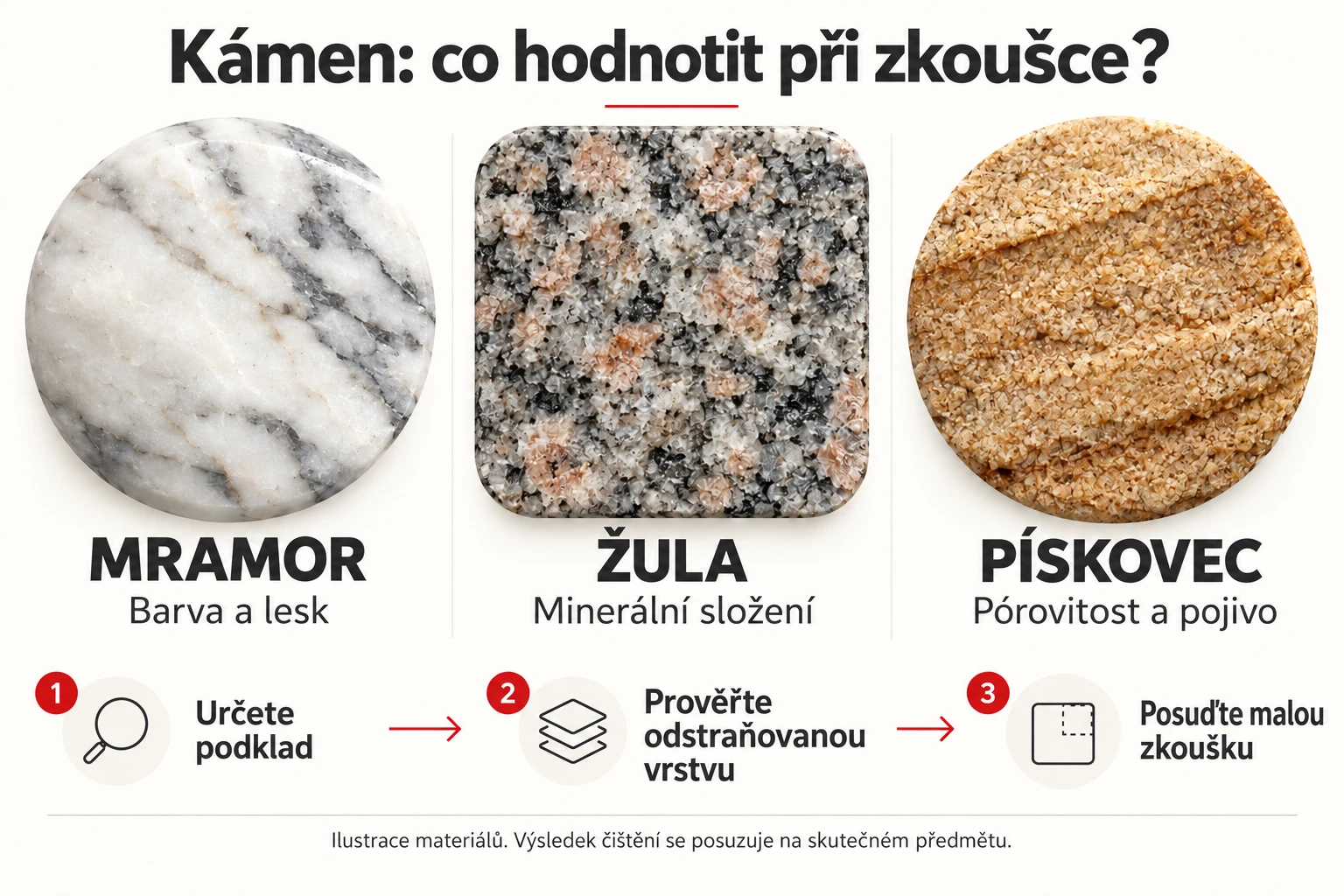

Kámen: mramor, žula a pískovec vyžadují samostatnou zkoušku
Posuďte barvu, lesk, texturu a případné změny povrchu.
Zohledněte minerální složení a rozdílné chování složek.
Ověřte pórovitost, pojivo a odolnost vrchní vrstvy.
Laserové čištění kamene se používá u vybraných povlaků a nečistot, mimo jiné při renovaci detailů a fasád. V rozsazích použití pulzních CL-200, CL-300 a CL-500 uvádíme mramor, žulu a pískovec. U kamene pracujete s jinými druhy podkladu než u dřeva nebo oceli a nemají se zjednodušovat na jediné nastavení „kámen“.
Mramor se hodnotí mimo jiné podle odstínu, lesku a zachování drobných detailů. Žula je směsí minerálů, které mohou na záření reagovat různě. U pískovce jsou důležité pórovitost, pojivo a stav zvětrání. Záleží také na odstraňované vrstvě: tmavá usazenina, barva ve spreji, organické nečistoty a skvrna pronikající hluboko do struktury nepředstavují stejný úkol.
Výzkumy laserového čištění stavebních kamenů ukazují, že odezva podkladu závisí na složení a dávce energie; může zahrnovat změnu barvy. Samotná nepřítomnost škrábance nebo odštípnutí proto k hodnocení úspěšného čištění nestačí. U barevného nebo leštěného kamene porovnejte po vychladnutí také barvu a povrchovou úpravu při rovnoměrném osvětlení. U památkového předmětu má přejímací kritérium stanovit odpovědný konzervátor.
Při přípravě takové zkoušky určete také to, co má zůstat zachováno. Přirozená patina, historická polychromie nebo stopy obrábění mohou být součástí hodnoty předmětu. Cíl nemusí vždy znít „co nejsvětlejší“: někdy jde o odstranění konkrétní vrstvy při zachování zbytku povrchu.
Rez, povlaky a složité díly
Kov: rez je teprve jedním z využití
Na kovu může čisticí laser pracovat s korozí, oxidy, vybranými barvami, povlaky a nečistotami po používání nebo výrobě. Nejprve určete, co odstraňujete a jaký stav povrchu bude později potřeba. Jinak se posuzuje pohledový díl a jinak příprava na lakování, lepení nebo technickou kontrolu.
Čištění rovného povrchu
Na plochém kovovém dílu se zvětšuje oblast odkrytá pod tmavým povlakem.
Související nabídka → · Otevřít videoČištění kovového tělesa
Hlava provádí čištění u žeber a otvorů kovového tělesa. Jeho tvar ukazuje význam přístupu k povrchu.
Související nabídka → · Otevřít videoČištění rovného kovu
Skenování odkrývá světlejší část kovové destičky. Porovnejte hranici přechodu s vedlejším povrchem.
Související nabídka → · Otevřít videoV prvním videu kontinuálního laseru ustupuje černá vrstva z plochého kovového dílu a odkrývá světlejší oblast. Jde o ukázku odstraňování povlaku, která rozšiřuje obraz technologie za pouhé „mizení rzi“. Chemické složení této vrstvy neurčujeme podle její barvy. Druh barvy a podkladu je třeba zjistit před zkouškou skutečné zakázky.
Druhý klip ukazuje kovové těleso se žebry a otvory. Je vidět, jak hlava odkrývá další části stěny. Takový díl dobře vysvětluje praktické omezení přístupu: paprsek působí tam, kam lze správně nasměrovat hlavu. Hluboký kanálek, zakrytý povrch nebo zadní strana žebra vyžadují odpovídající přístup a nastavení. Rozdíl mezi plochou deskou a složitým odlitkem ovlivňuje celý pracovní cyklus.
Pulzní ukázka kovové desky potvrzuje, že pulzní laser slouží také pro kov. Výběr se tedy neřídí rozdělením „CW pro kov, pulzní pro dřevo“. Obě technologie mají kovová použití. Rozdíl se posuzuje mimo jiné podle požadovaného vlivu na podklad, kontroly procesu, tvaru dílu a rychlosti provedení daného úkolu.
Po odstranění koroze mohou zůstat důlky — laser nedoplňuje chybějící materiál. Očištěný díl automaticky nezíská parametry nového prvku. Pokud se má vrátit do technického provozu, je třeba posoudit jeho stav. Před dalším povlakem ověřte požadavky na čistotu a přípravu povrchu a naplánujte dobu mezi čištěním a ochranou.
Vyberte technologii podle podkladu a cíle
Následující srovnání uspořádává směr rozhovoru o výběru. Konkrétní zařízení vybíráme po ověření povrchu, odstraňované vrstvy a požadovaného efektu.
| Úkol | Co porovnat jako první | Co posoudit po zkoušce |
|---|---|---|
| Silnější ocelový díl s korozí nebo povlakem | CW i pulzní laser; požadované tempo, geometrie a tepelné působení | Odstranění vrstvy, stav podkladu, celková doba cyklu |
| Tenký plech nebo choulostivý kovový díl | Pulzní laser jako směr poskytující větší kontrolu dodávání energie | Deformace, změny barvy, stav povrchu |
| Suché dřevo, rám, lišta, tenký povlak | Pulzní laser schválený pro toto použití | Barva, kresba dřeva, vlákna a další povrchová úprava |
| Cihly a spáry s tmavým povlakem | Pulzní laser; vzorek zahrnující oba materiály | Vzhled líce, soudržnost spár, rovnoměrnost |
| Mramor, žula nebo pískovec | Pulzní laser a zkouška konkrétního kamene s daným znečištěním | Odstín, lesk, textura, zachování detailu |
| Díl se složitým tvarem | Technologie, optika a skutečný přístup hlavy | Pokrytí rohů, otvorů, prohlubní a dalších stran |
Pokud zpracováváte různé materiály, připravte sadu reprezentativních vzorků. Úspěšná zkouška na oceli nenahrazuje zkoušku dřeva a ukázka cihly nenahrazuje posouzení barevného kamene.
Co se mezi modely z nabídky mění
Typ zdroje je začátkem srovnání. Pulzní modely CL-200 a CL-300 používají chlazení vzduchem, zatímco CL-500 má vodní systém v tělese. Liší se také skenovací pole a maximální energie pulzu uvedená ve specifikaci. Tyto vlastnosti jsou důležité pro plánování práce, mobilitu a volbu procesu.
| Model z nabídky | Zdroj / průměrný výkon | Skenovací pole | Chlazení | Max. energie pulzu |
|---|---|---|---|---|
| CL-200 | Pulzní MOPA, 200 W | 130 × 130 mm | Vzduchem | 2 mJ |
| CL-300 | Pulzní MOPA, 300 W | 100 × 100 mm | Vzduchem | 2 mJ |
| CL-500 | Pulzní MOPA, 500 W | 200 × 200 mm | Vodní, integrované | 5 mJ |
Skenovací pole není pracovní plochou CNC stolu. Ruční hlava se přesouvá nad dalšími oblastmi. Větší šířka může pomoci pokrýt větší část, energie rozložená na ploše a doba působení však stále musí odpovídat úkolu. Užší pás může být pohodlnější u lišty nebo místní opravy povlaku.
U kontinuálního čisticího laseru navíc ověřte rozsah šířky skenování, hlavu, typ chlazení, napájení a vedení kabelu. Model určený k čištění a víceúčelové zařízení pro čištění, svařování a řezání mají různé využití i výbavu. Volba funkce v nabídce nenahrazuje přípravu odpovídající hlavy a pracoviště.
A jak vypadá referenční bod na straně CW?

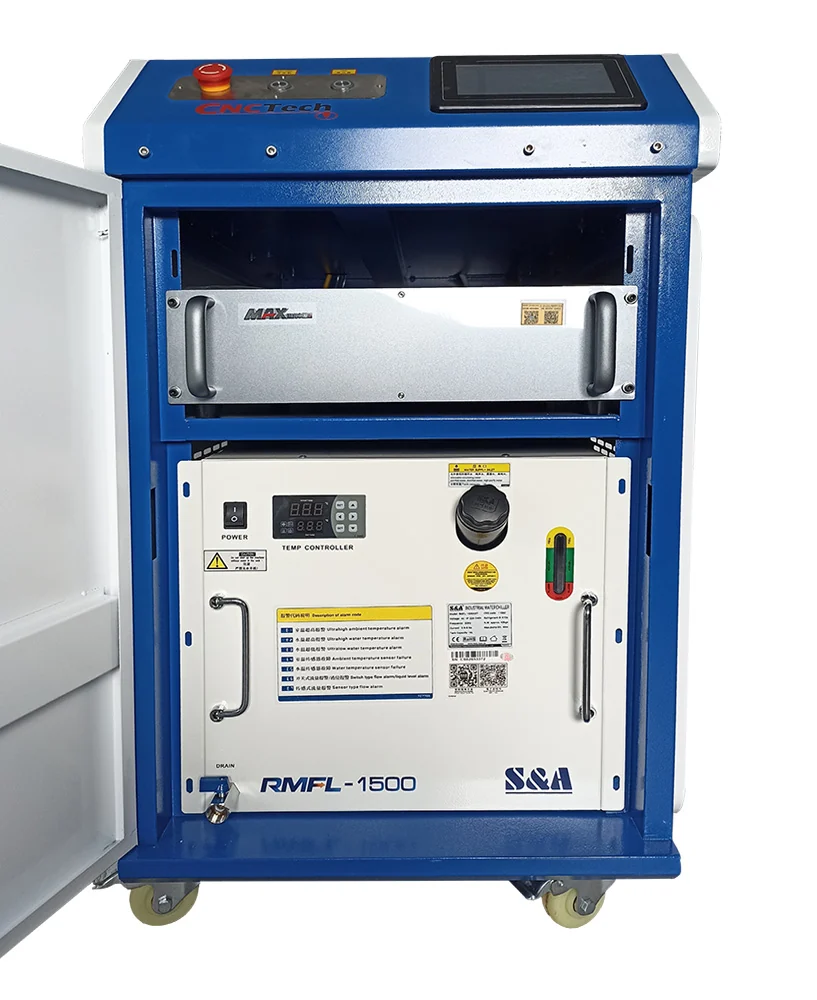

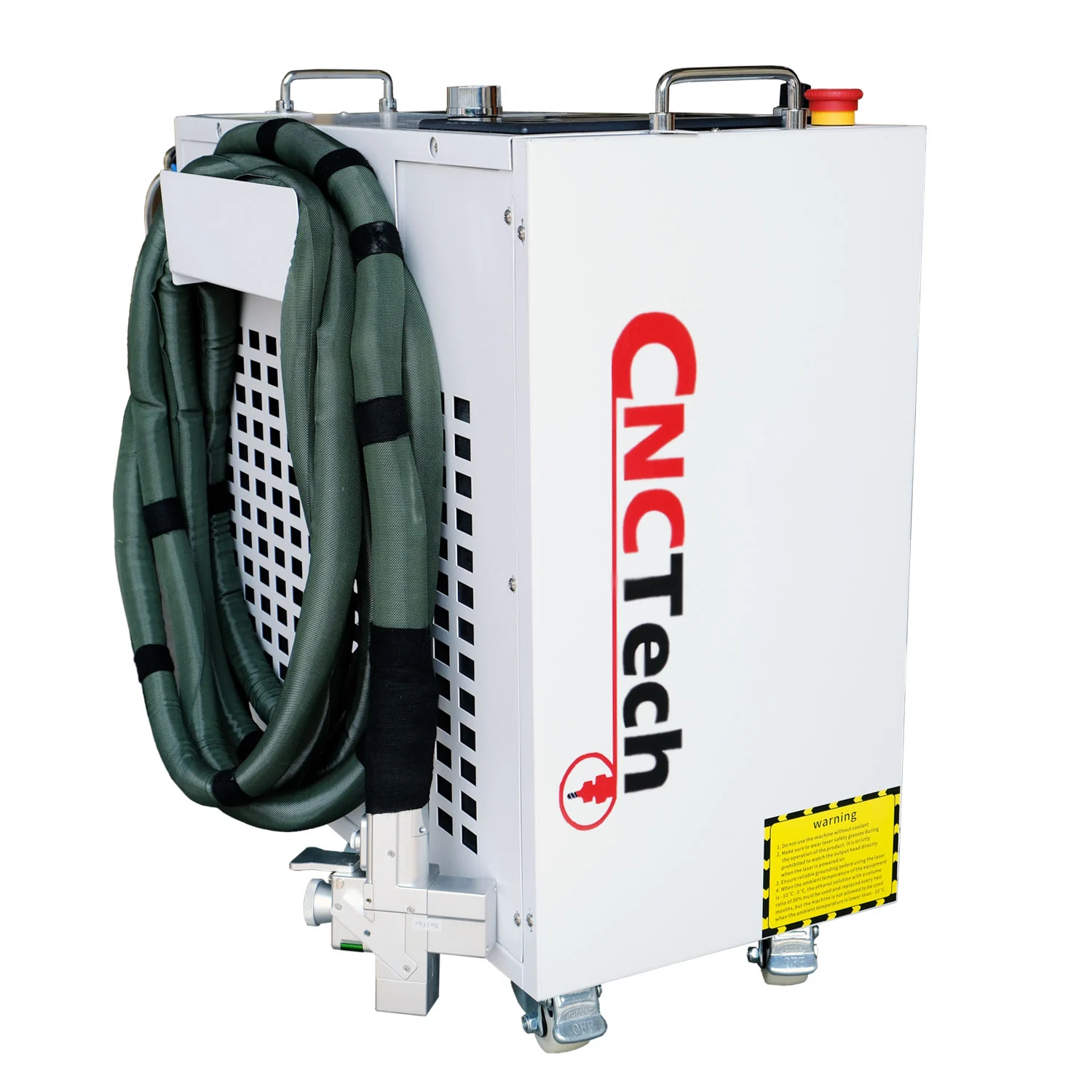

Naše nabídka ZX1500-LW-M2 uvádí kontinuální zdroj 1500 W, pracovní pole 300 × 300 mm a vodní chlazení. Jde o jinou konstrukci než pulzní CL-200/300/500. Srovnání se týká architektury a výbavy; není měřením doby čištění stejného dílu.
Proč mohou stejné watty přinést jiný výsledek
Na povrch působí celý soubor parametrů. U pulzního zdroje záleží na průměrném výkonu, energii a délce pulzu i frekvenci. U obou technologií se k tomu přidávají skenování, velikost oblasti, zaostření, počet průchodů a pohyb ruky obsluhy. Změna jednoho parametru může zlepšit odstraňování vrstvy nebo nežádoucím způsobem změnit podklad.
- Výkon a energie: určují dodávání energie, samy však nepopisují její rozložení na dílu.
- Délka pulzu a frekvence: u zdroje MOPA ovlivňují způsob působení jednotlivých pulzů.
- Šířka a vzor skenování: mění oblast, na kterou se rozkládá působení paprsku.
- Vzdálenost od povrchu: má odpovídat použité optice; nerovný předmět vyžaduje její kontrolu.
- Vedení a průchody: zastavení hlavy na jednom místě působí jinak než rovnoměrné vedení navazujících pásů.
Video je dobrým způsobem, jak si prohlédnout proces, ale není hotovým postupem ke zkopírování. U záznamu nemusíte znát druh povlaku, typ podkladu ani všechna nastavení. Nejvíce přináší porovnání několika řízených zkoušek na vlastním materiálu a zaznamenání parametrů i způsobu vedení hlavy.
Zkouška před nákupem: posuzujte celý díl i celý cyklus
Dobrá ukázka pro výběr začíná přípravou reprezentativního předmětu. Pokud vaše zakázky zahrnují různé povlaky nebo dávky materiálu, připravte více než jeden vzorek. U kamene zohledněte skutečnou povrchovou úpravu, u dřeva druh a stav povlaku, u kovu slitinu, tloušťku a korozi.
- Stanovte cíl. Co přesně má zmizet a co musí zůstat zachováno? Zaznamenejte požadovaný vzhled a další použití.
- Prohlédněte počáteční stav. Pořiďte fotografii při stálém osvětlení a označte místa s odlišným stavem povrchu.
- Porovnejte malá pole. Měňte parametry řízeně podle připraveného postupu zařízení.
- Posuďte po práci. Ověřte rovnoměrnost, barvu, texturu, tepelné působení a případné zbytky. Samotná světlejší stopa není úplným kritériem.
- Změřte celý cyklus. Zohledněte upnutí nebo přístup, průchody, otáčení dílu, kontrolu a odvod zbytků.
- Zaznamenejte podmínky. Model, optika, nastavení, materiál, povlak a způsob vedení pomáhají zopakovat úspěšný proces.
Pro rozhovor s CNCworld pošlete fotografie, rozměry, popis materiálu a odstraňované vrstvy i přibližný počet zakázek. Pokud se má povrch vrátit do konkrétního technického nebo konzervátorského procesu, uveďte také přejímací kritéria. Díky tomu lze porovnat řešení pro skutečnou práci.
Pro použití v dílně
Kontrolní seznam před výběrem čisticího laseru
Pracoviště: volný pohyb hlavy, odsávání a kontrola okolí
Ruční čisticí laser pracuje na konkrétním místě: u stolu, rámu, velké konstrukce nebo svislého povrchu. Naplánujte umístění zařízení, trasu kabelu, prostor pro pohyb obsluhy a přístup ke všem stranám dílu. Ověřte požadavky na napájení a chlazení přesného modelu. U vzduchem chlazeného stroje je nutné větrání tělesa; vodní systém vyžaduje také údržbu kapaliny a kontrolu chlazení.
Odstraněná vrstva nezmizí beze stopy. Vznikají produkty obrábění vyžadující správný odvod a jejich povaha závisí mimo jiné na složení barvy nebo nečistot. Vhodné odsávání, vymezená zóna, kryty a ochrana odpovídající laseru patří k přípravě procesu. To platí také pro ukázky na dřevě a zdivu. Před prací je nutné stanovit postupy zařízení a způsob omezení přístupu do emisní zóny.
Celé pracoviště posuzujte společně se strojem. Rozdíl mezi kompaktním pulzním modelem, větším vodou chlazeným čisticím laserem a víceúčelovým systémem pak získává praktický význam: víte, jak se zařízení dostane na místo práce a jak bude probíhat série zakázek.
Upřesněte před výběrem
Otázky a odpovědi
Čistí pulzní laser dřevo, nebo jen kov?
Pulzní modely CL-200, CL-300 a CL-500 mají v rozsahu použití vhodně připravené dřevo, lehké nečistoty a lehké tenké povlaky. V průvodci ukazujeme autentická videa CNCworld s rámem a plochým dřevěným panelem. Výběr vyžaduje ověření druhu a stavu dřeva i konkrétní vrstvy; neslibujeme stejný výsledek pro každou vícevrstvou barvu.
Lze čistit mramor, žulu a pískovec?
Tyto kameny se objevují v rozsazích použití našich pulzních modelů. Každý vyžaduje samostatnou zkoušku s daným znečištěním a posouzení odstínu, povrchové úpravy a stavu povrchu. Video s cihlou ukazuje cihlu; není záznamem čištění mramoru ani žuly.
Bude kontinuální laser 1500 W lepší než pulzní 200 W?
Samotný výkon o tom nerozhoduje. Jde o různé způsoby dodávání energie. U masivního ocelového dílu se porovnávají mimo jiné tempo a tepelné zatížení, zatímco u dřeva nebo choulostivého dílu může být důležitá kontrola pulzu. Výběr vychází z určeného materiálu, povlaku a přejímacího kritéria.
Odstraňuje pulzní laser také rez a barvu z kovu?
Ano, v rámci svého pracovního rozsahu slouží také pro kovy a vybrané vrstvy na kovu. Vlastní video 200 W ukazuje čištění kovové desky. Použití obou technologií se překrývají, proto se vyplatí porovnávat kvalitu i celý cyklus konkrétního úkolu.
Vrátí odstranění rzi díl do stavu nového?
Ne. Čištění odstraňuje povrchovou vrstvu, ale úbytky a oslabení po korozi mohou zůstat. U technického dílu je po čištění potřeba posouzení jeho stavu a správná příprava k další práci nebo ochraně.
Lze zkopírovat nastavení viditelná ve videu?
Záznam ukazuje proces na konkrétním vzorku. Váš podklad, povlak, optika i požadovaný efekt se mohou lišit. Nastavení se volí podle postupu zařízení a účinný výsledek se potvrzuje na skutečném materiálu.
Stačí fotografie světlého povrchu k posouzení úspěšné zkoušky?
Vyplatí se ověřit také texturu, barvu, zbytky a vliv na podklad. U dřeva jsou důležitá vlákna a další povrchová úprava, u kamene také barva a lesk, u kovu stav požadovaný pro následující proces.
Související s popsanými úlohami
Prohlédněte si řešení z průvodce

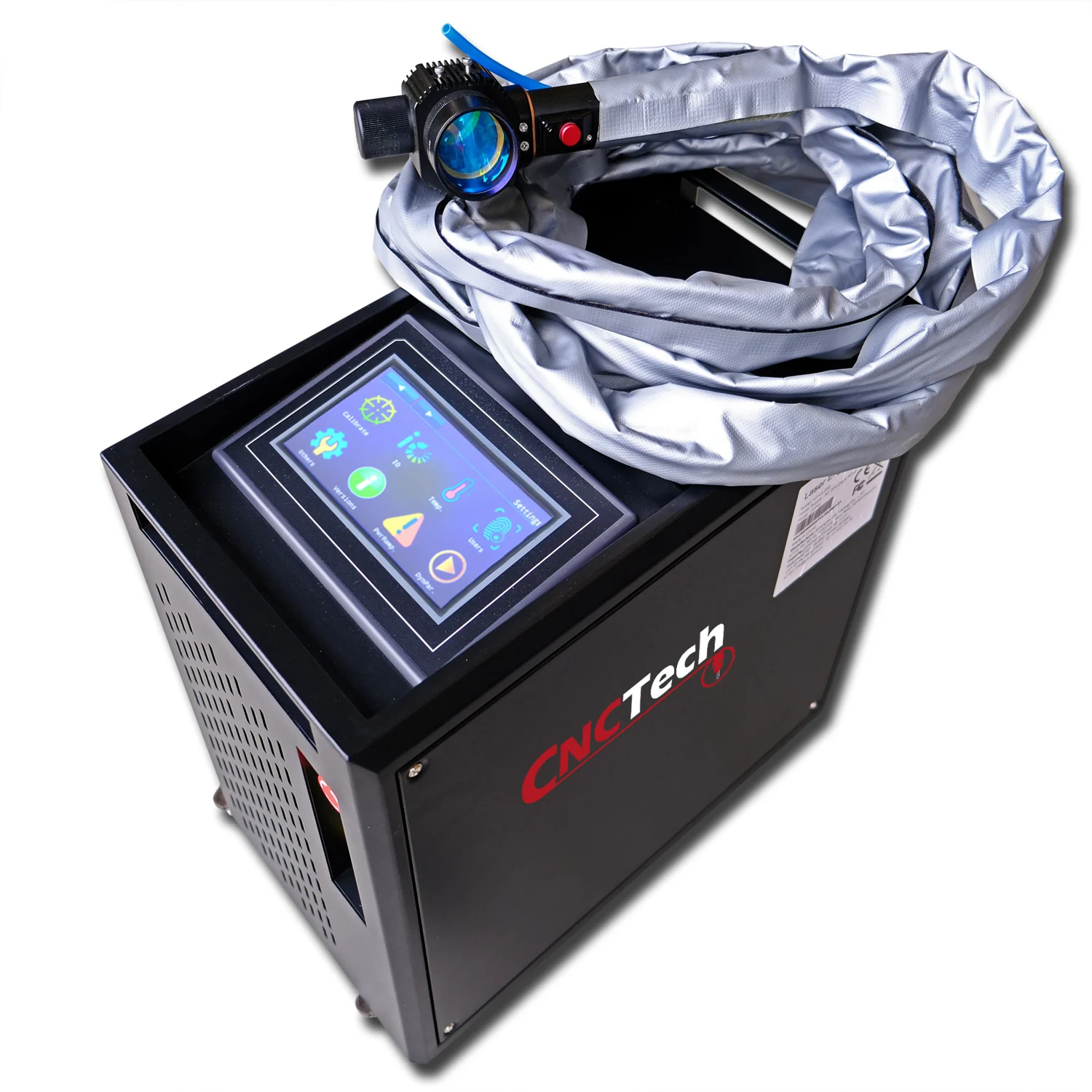

Pulzní CL-200 — 200 W
Video 200 W ukazuje práci na dřevě, cihle a kovu; model chlazený vzduchem.
Zobrazit nabídku →Pulzní CL-300 — 300 W
Zdroj MOPA a chlazení vzduchem; porovnejte pracovní pole a parametry svých zakázek.

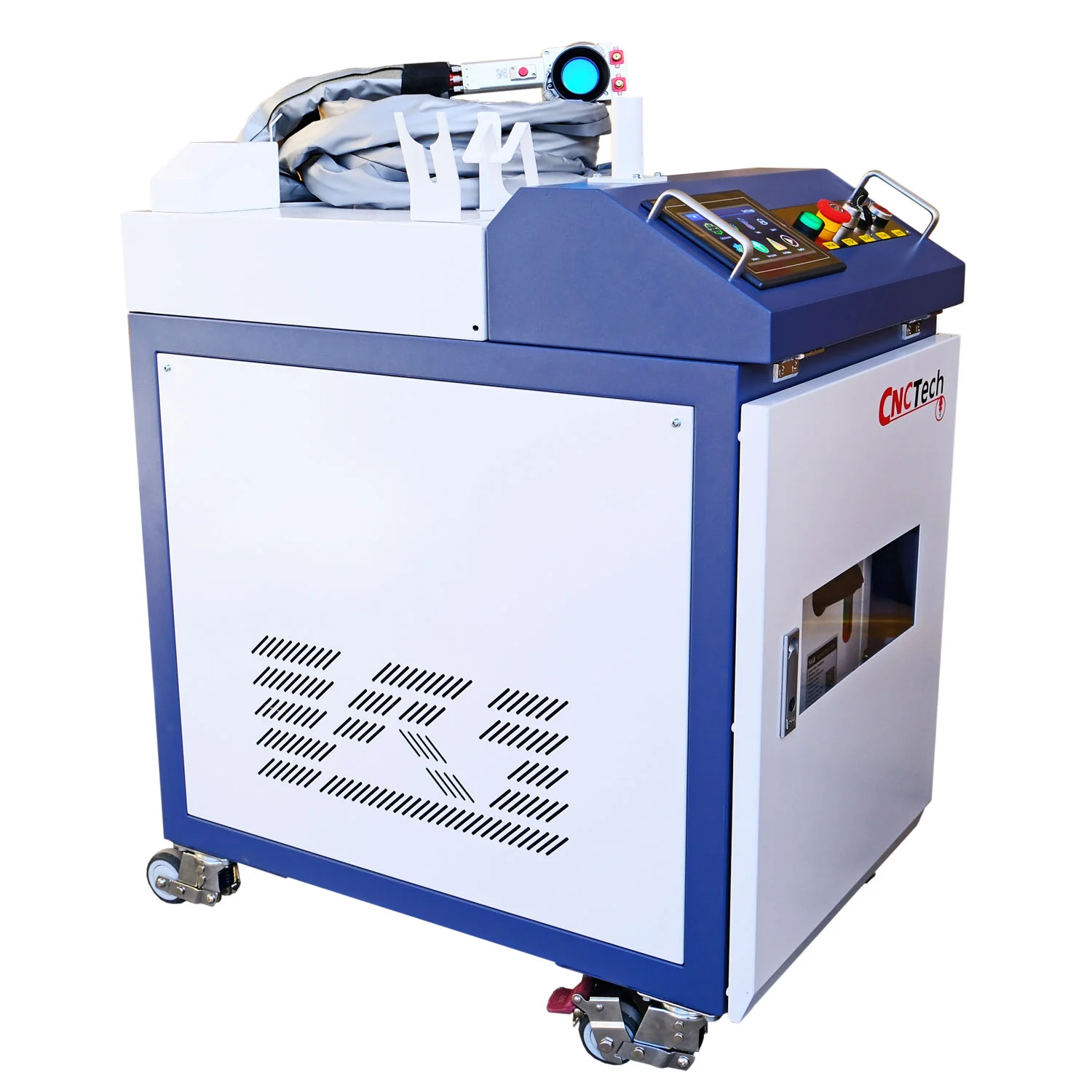

Zobrazit nabídku →Pulzní CL-500 — 500 W
Vyšší průměrný výkon, pole 200 × 200 mm a vodní chladicí systém v tělese.
Zobrazit nabídku →Kontinuální FIBER 1500 W M2
Porovnejte pro čištění kovových dílů a konstrukcí.
Zobrazit nabídku →Zdroje a dokumentace
- CNCworld CL-200: použití, zdroj JPT a výbava
- CNCworld CL-300: použití a původní příklady z galerie
- CNCworld CL-500: pulzní zdroj a vodní chlazení
- CNCworld kontinuální čisticí laser FIBER 1500 W M2
- CNCworld kontinuální čisticí laser FIBER 1500 W: výbava a video
- JPT: architektura MOPA a nezávislá regulace pulzu
- IPG Photonics: rozdíl mezi čištěním CW a pulzním laserem
- cleanLASER: použití krátkých pulzů při renovaci kamene a dřeva
- Esbert a spoluautoři: meze čištění kamene a změny barvy
- Ortiz a spoluautoři: čištění usazenin a graffiti na mramoru
Konzervátorské výzkumy uvedené ve zdrojích zahrnují různé konfigurace laserů, mimo jiné Nd:YAG a UV. Vysvětlují chování podkladů; nejsou měřením pracovních parametrů čisticích laserů CL. Rozsah použití prodávaných modelů uvádíme podle jejich nabídek.
