Laserová řezačka kovů FIBER 1500W 130x250cm + příslušenství
Dostupnost: K dispozici
Odesíláme během:: 48 hodin
Přepravní náklady: od 0.00 Kč
Katalogové číslo: 10564
Kód výrobce: ZX-1325FL-1500
Skladové zásoby:
Kod EAN: 5907052595292
Stav produktu: Nový
- Popis produktu
- Recenze produktu (0)

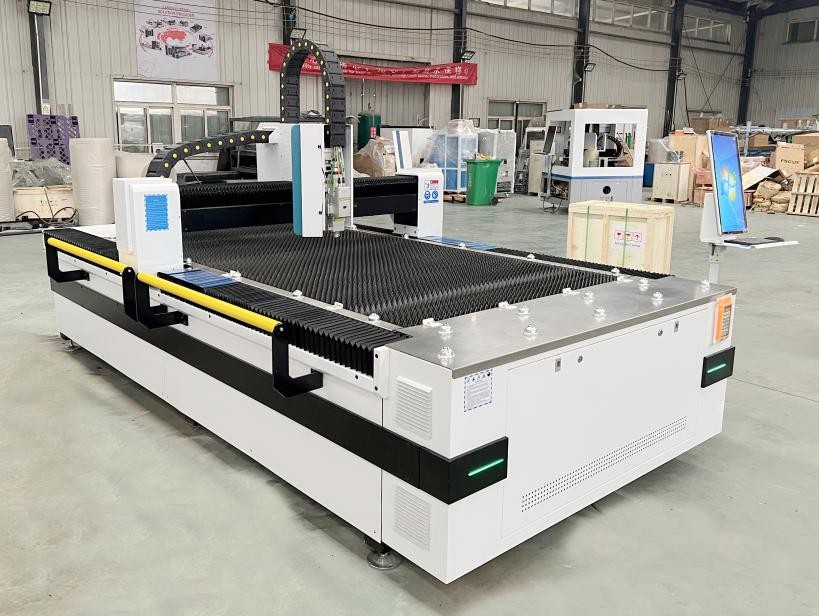

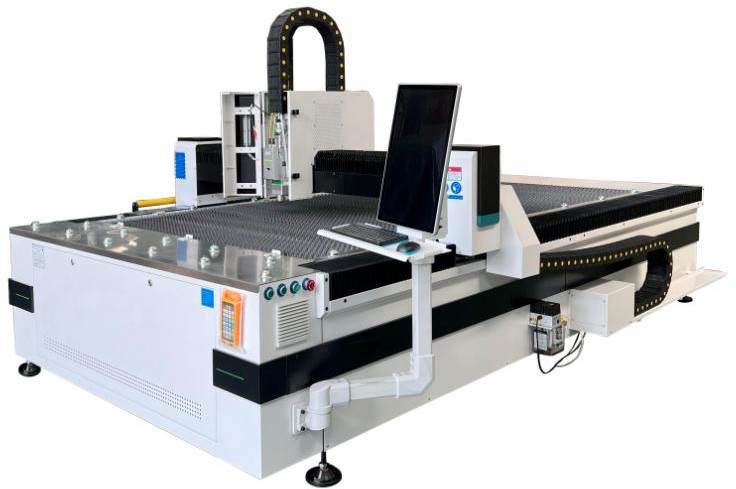

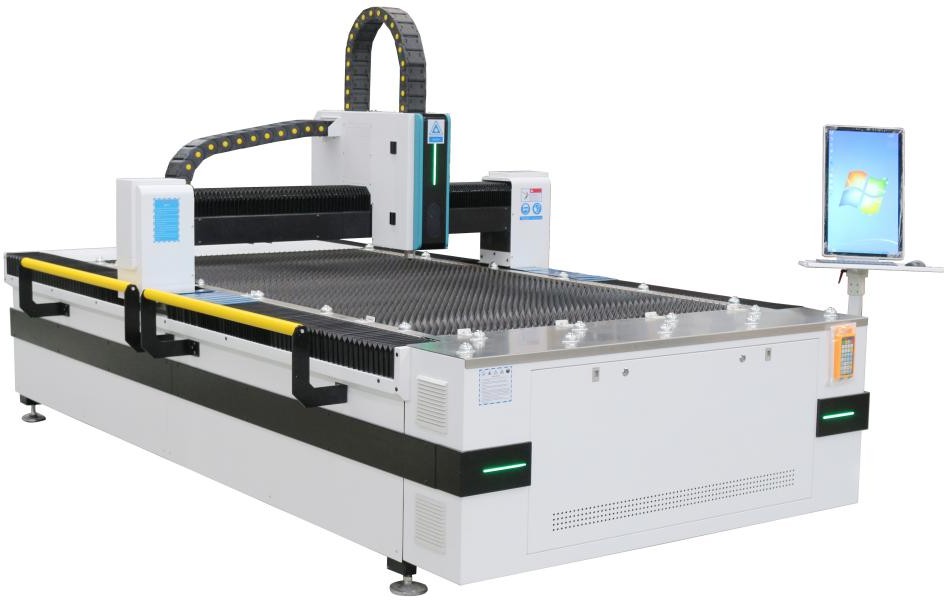

Laserový řezací stroj FIBER ZX-1325FL — 1500 W, 1300 × 2500 mm
Laserový řezací stroj na kov s automatickým nastavením ohniska, počítačem, chlazením a pracovním vybavením.
Řežte kov podle vlastních návrhů
Vyrábějte technické díly, štítky a části krytů na vlastním laserovém řezacím stroji FIBER. Laserová technologie dává volnost při realizaci obrysů, otvorů i rozložení několika dílů v jednom návrhu.
ZX-1325FL je laserový řezací stroj FIBER o výkonu 1500 W pro výrobu kovových dílů z plechu. Plocha 1300 × 2500 mm umožňuje rozložit součásti podle jejich tvaru a velikosti série. Stroj využijete pro panely, držáky, kryty, části vybavení a další díly, jejichž návrh lze připravit jako řezné obrysy. Konfigurace propojuje zdroj MAX MFSC-1500, hlavu Bochu BLT310 s automatickým nastavením ohniska a řízení FSCUT 2000 se softwarem CypCutE. Integrovaný počítač s obrazovkou a dálkový ovladač usnadňují přípravu úlohy i obsluhu stroje na pracovišti.
Vlastní řezání kovu otevírá možnosti výroby prototypů, krátkých sérií i průběžných zakázek. Máte kontrolu nad geometrií návrhu a organizací práce ve své dílně.
Řezání plechu laserem FIBER
Hlavní výhody
Výkon pro každodenní zakázky
Vláknový zdroj MAX nabízí jmenovitý výkon 1500 W a pracuje v pásmu 1060–1080 nm. Získáte vlastní laserové pracoviště pro zakázky od jednotlivého dílu po série součástí. Návrh i parametry procesu zůstávají pod vaší kontrolou.
Přesné vedení řezného procesu
Hlava Bochu BLT310 má plynulé automatické nastavení ohniska. Je klíčovou součástí pracoviště pro výrobu technických dílů, krytů a reklamních prvků.
Pohodlná práce s plechem
Ozubený stůl podpírá plech a válečky usnadňují jeho podávání na pracovní plochu. Vlastní pracovní plocha dává volnost při krátkých sériích, prototypech i zakázkové výrobě dílů.
Od návrhu ke kovovému dílu
Software CypCutE je nainstalován v integrovaném počítači s velkou LCD obrazovkou. Je to praktický způsob realizace různých návrhů: od prototypu po další sérii dílů.
Mechanika pro opakovatelný pohyb
Osy X/Y pohánějí servomotory Fuji o výkonu 750 W a osu Z servomotor 400 W. Propracovaná mechanika je základem každodenní výroby podle vlastních CAD návrhů.
Chiller jako součást konfigurace
Chiller CWFL-3000 má nádrž 22 l a deklarovanou teplotní stabilitu ±0,5°C. Zdroj, hlava a chlazení jsou sladěny pro společné výrobní pracoviště.
Obrysy, otvory a řezání kovových dílů
Řezání dekorativního obrysu
Hotový dekorativní díl
Detail hrany dílu
Nápady na využití
Prototypy a krátké série
Díly pro ověření konstrukce a další verze návrhu.
Technické díly
Držáky, panely, konzoly a části krytů.
Reklama a označení
Štítky, cedule a kovové dekorace.
Laserový zdroj
MAX MFSC-1500 — optický výkon 1500 W
Vláknový zdroj MAX nabízí jmenovitý výkon 1500 W a pracuje v pásmu 1060–1080 nm. Tato konfigurace je určena pro řezání kovového plechu. Vláknový zdroj je srdcem stroje a dodává energii potřebnou k obrábění. Nastavení parametrů umožňuje realizovat různé návrhy v rámci pracovního rozsahu stroje.
Získáte vlastní laserové pracoviště pro zakázky od jednotlivého dílu po série součástí. Návrh i parametry procesu zůstávají pod vaší kontrolou.

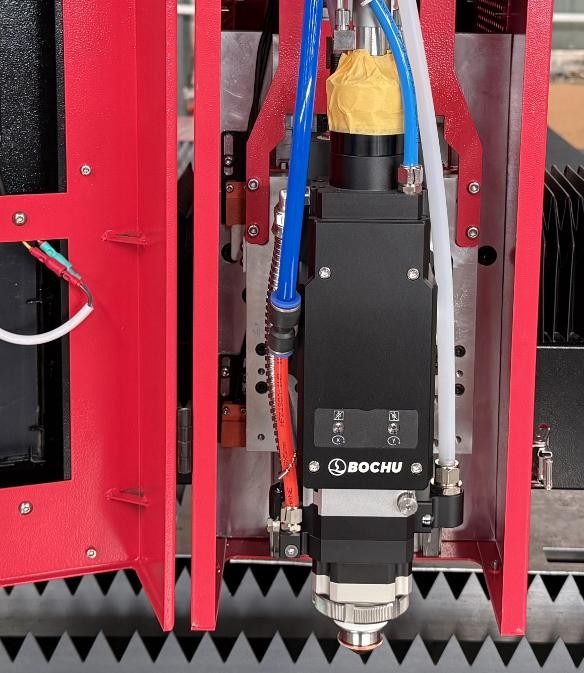

Řezací hlava
Bochu BLT310 s automatickým nastavením ohniska
Hlava Bochu BLT310 má plynulé automatické nastavení ohniska. Soustřeďuje paprsek na materiál a spolupracuje s řízením stroje. Nastavení ohniska usnadňuje realizaci návrhů z různých druhů plechu.
Je klíčovou součástí pracoviště pro výrobu technických dílů, krytů a reklamních prvků.

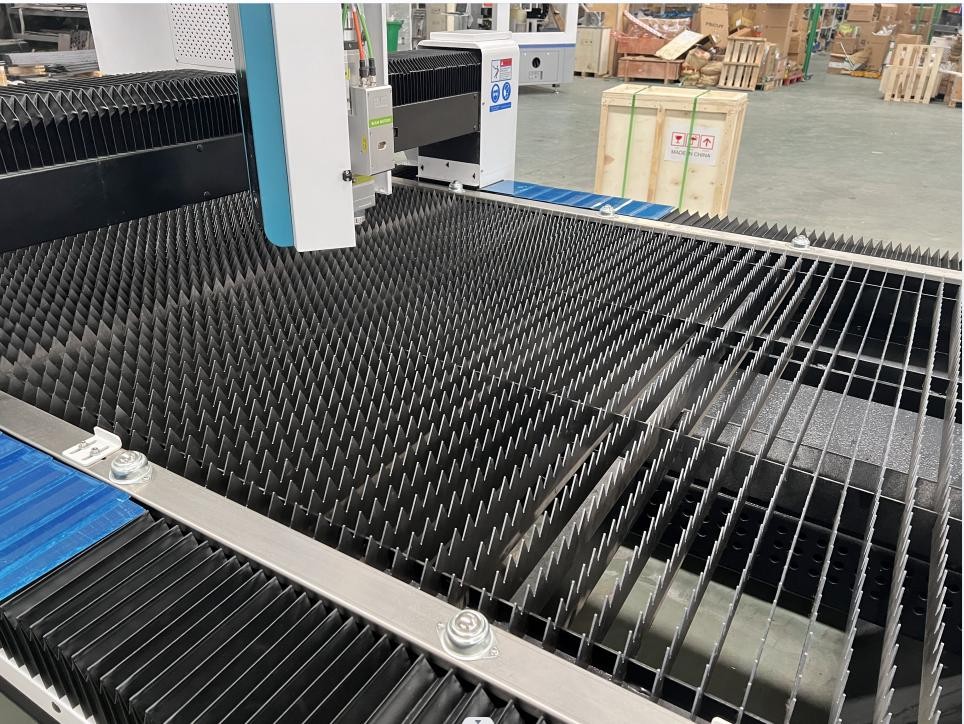

Stůl a zakládání materiálu
Ozubený stůl 1300 × 2500 mm s podávacími válečky
Ozubený stůl podpírá plech a válečky usnadňují jeho podávání na pracovní plochu. Konstrukce stolu je přizpůsobena hmotnosti plechů o tloušťce 20 mm. Ozubený stůl podpírá materiál a přístup k pracovní ploše usnadňuje zakládání i odebírání hotových součástí. V jednom návrhu můžete rozložit jednotlivý díl nebo celou sérii.
Vlastní pracovní plocha dává volnost při krátkých sériích, prototypech i zakázkové výrobě dílů.

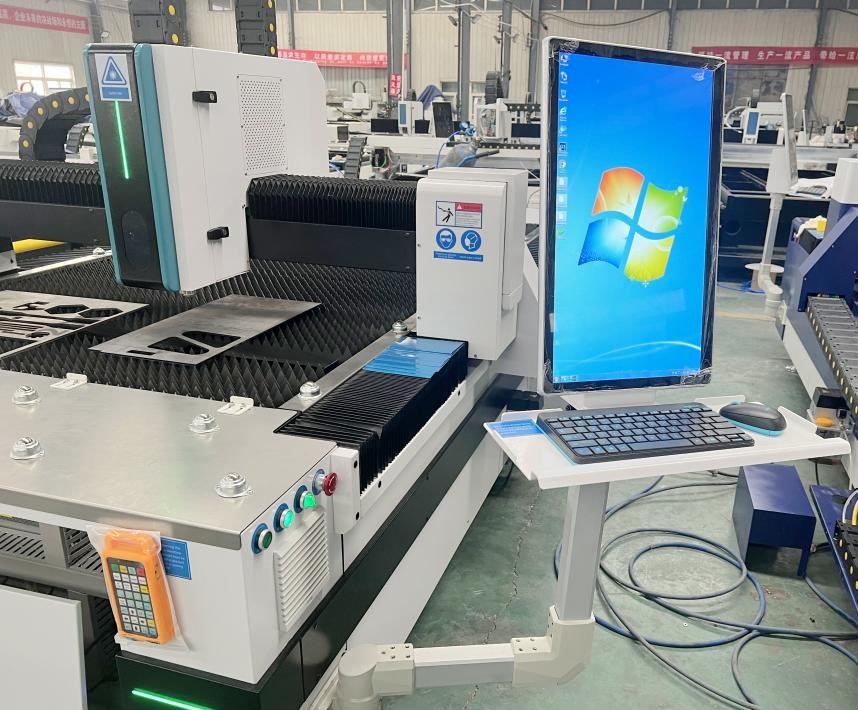

Řízení a návrh
FSCUT 2000 + CypCutE
Software CypCutE je nainstalován v integrovaném počítači s velkou LCD obrazovkou. Rozpoznávání vnitřních a vnějších obrysů pomáhá připravit pořadí obrábění. Software propojuje geometrii návrhu s parametry řezání. V jednom prostředí organizujete úlohu i práci stroje.
Je to praktický způsob realizace různých návrhů: od prototypu po další sérii dílů.

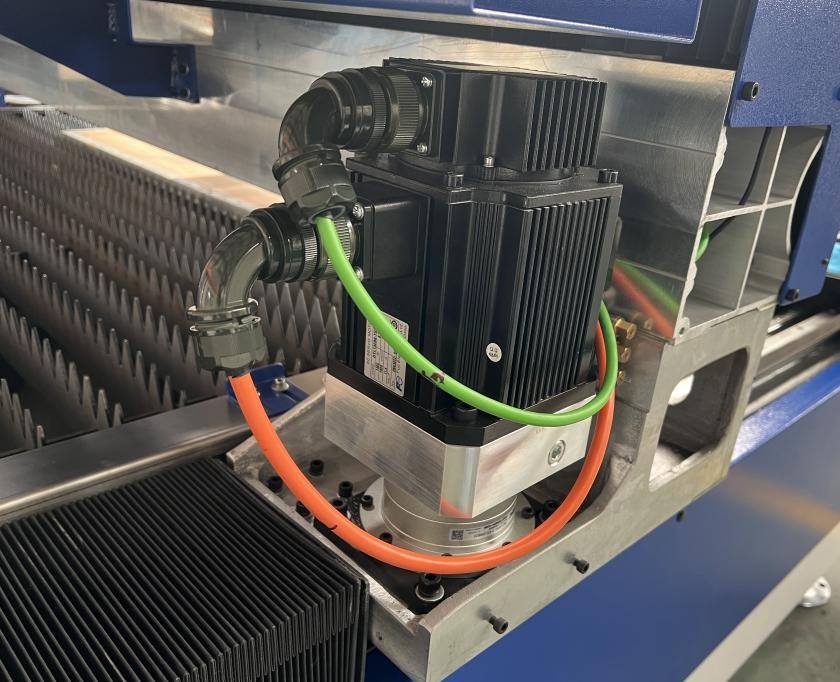

Pohon a vedení
Fuji, SHIMPO, Hiwin, YYC a TBI

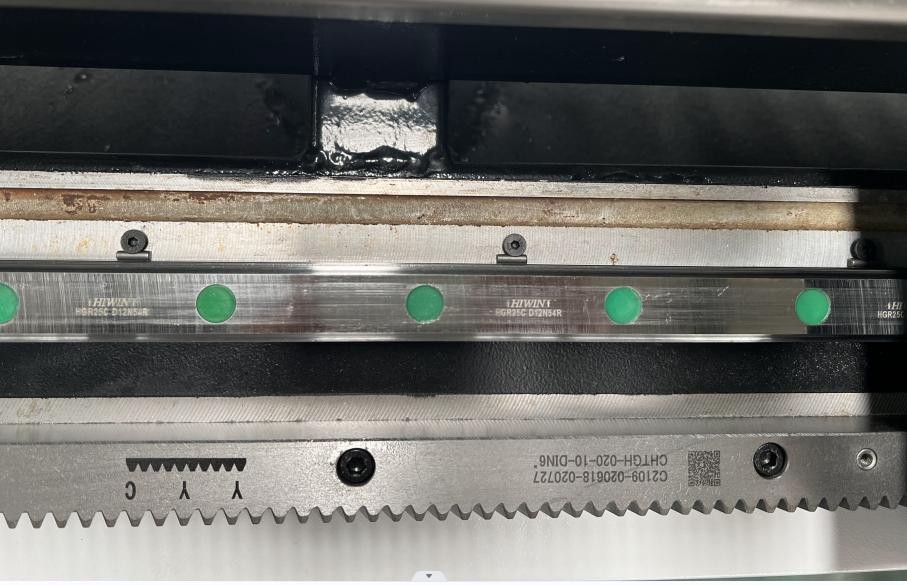

Osy X/Y pohánějí servomotory Fuji o výkonu 750 W a osu Z servomotor 400 W. Převodovky SHIMPO, vedení Hiwin HGH25 a převody YYC se šikmým ozubením spolupracují při pohybu v rovině stolu. Pohony a vedení společně zajišťují realizaci obrysů. Přesný pohyb os je základem řezání otvorů, tvarů i sestav více dílů.
Propracovaná mechanika je základem každodenní výroby podle vlastních CAD návrhů.

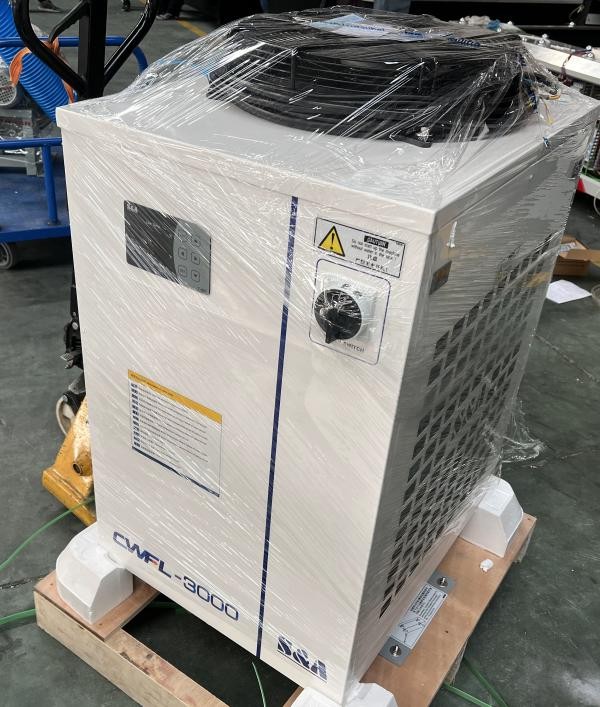

Chlazení
S&A Teyu CWFL-3000 — samostatný okruh v sadě
Chiller CWFL-3000 má nádrž 22 l a deklarovanou teplotní stabilitu ±0,5°C. Chladicí systém podporuje stabilní tepelné podmínky laseru během úlohy. Sladěné vybavení je součástí nabízené konfigurace.
Zdroj, hlava a chlazení jsou sladěny pro společné výrobní pracoviště.
Plyn a každodenní provoz
Regulace SMC a automatické mazání

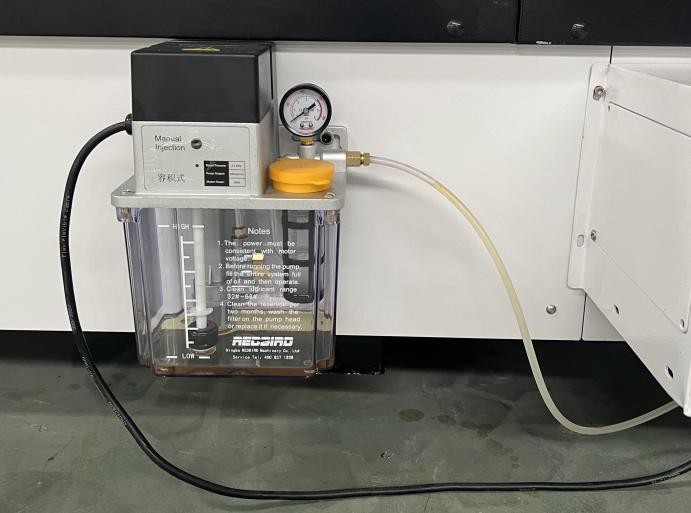

Proporcionální ventil SMC slouží k regulaci pracovního plynu. Volba kyslíku nebo dusíku závisí na materiálu a požadovaném vzhledu hrany. Regulace pracovního plynu je součástí řezání plechu. Automatické mazání podporuje údržbu mechaniky stroje.
Toto vybavení pomáhá organizovat opakovatelnou výrobu při zpracování dalších plechů.
Výroba pod vlastní kontrolou
Pracoviště pro zakládání a řezání plechu
Stroj má rozměry 3650 × 2170 × 1900 mm a hmotnost 2000 kg. Komponenty jsou umístěny v kryté konstrukci; shora přístupný stůl usnadňuje zakládání plechu. Vlastní laserový řezací stroj dává volnost při realizaci prototypů, krátkých sérií i průběžných zakázek. Díly můžete vyrábět podle vlastních návrhů ve své firmě.
Je to řešení pro firmy, které chtějí rozvíjet zpracování plechu a pružně přecházet mezi různými díly.

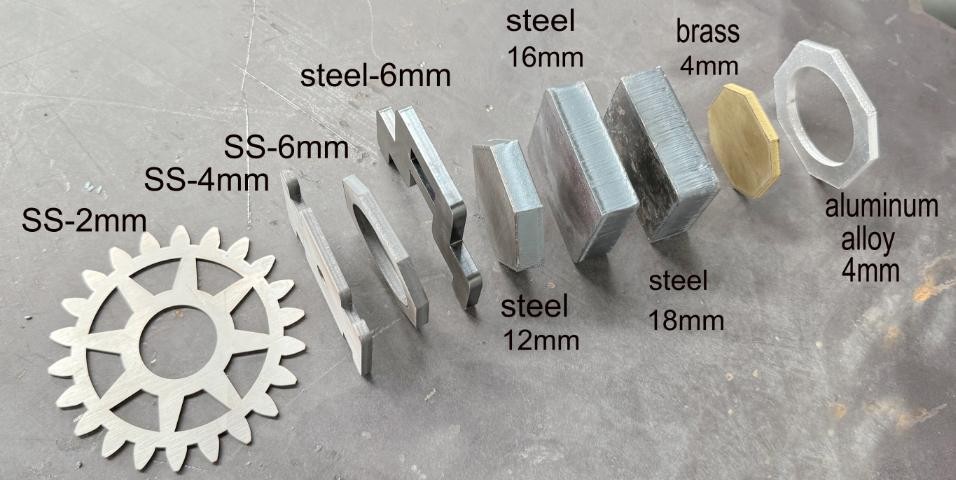

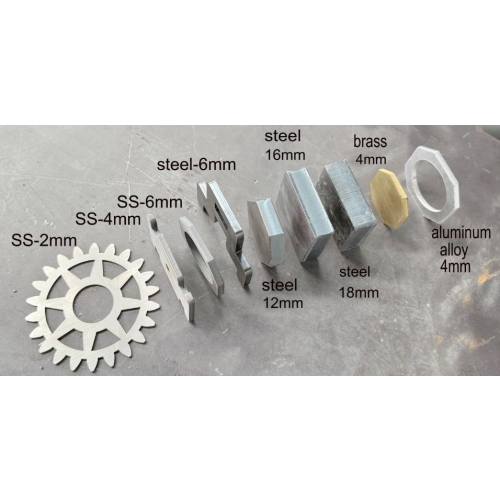

Kovy a rozsah obrábění
Uhlíková ocel
- Konstrukční prvky, ploché strojní díly a držáky.
- Orientační rozsah maximální tloušťky: 10–12 mm.
Nerezová ocel
- Panely, čelní díly, kryty a části vybavení.
- Orientační rozsah maximální tloušťky: 2–3 mm.
Hliník
- Krycí panely, lehké součásti a technické díly.
- Orientační rozsah maximální tloušťky: 1–2 mm.
Mosaz
- Dekorace, štítky a díly.
- Orientační maximální tloušťka: 1 mm.
Další možnosti využití
- Pozinkované plechy a manganová ocel.

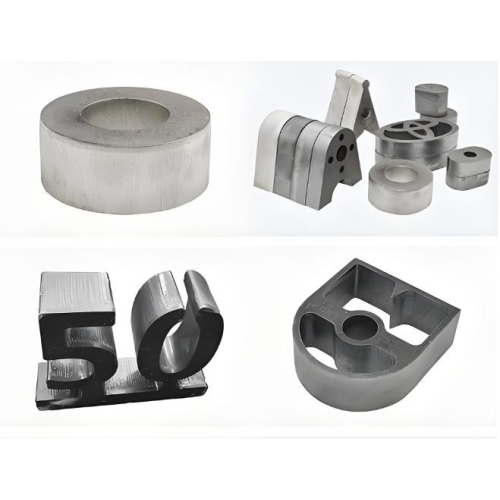

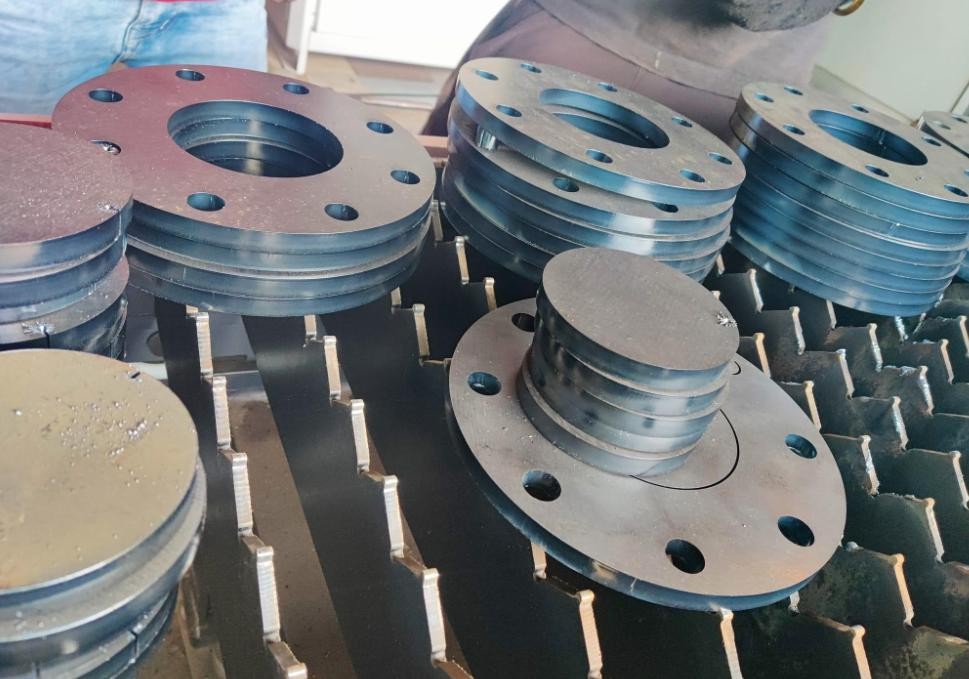

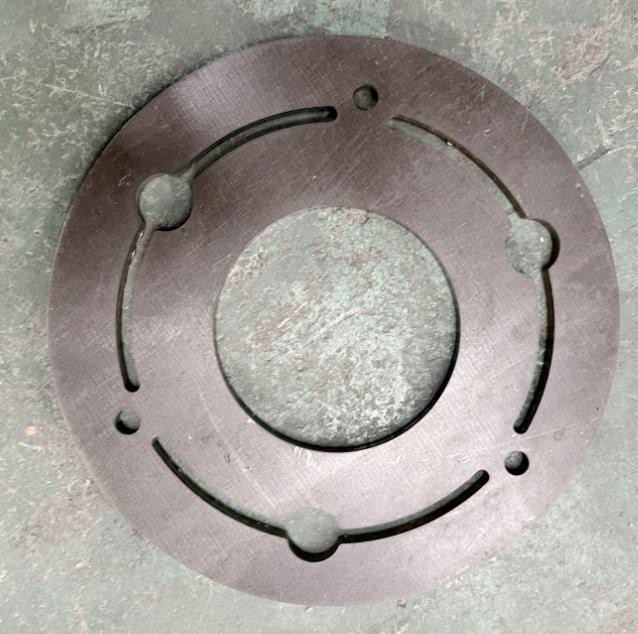

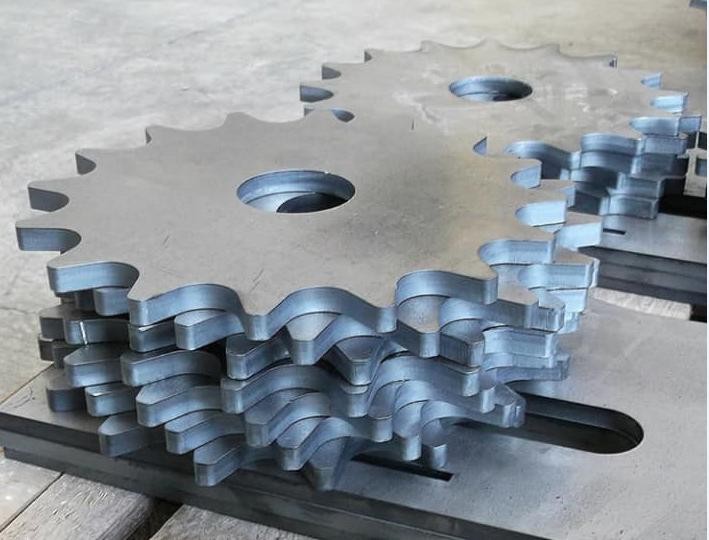

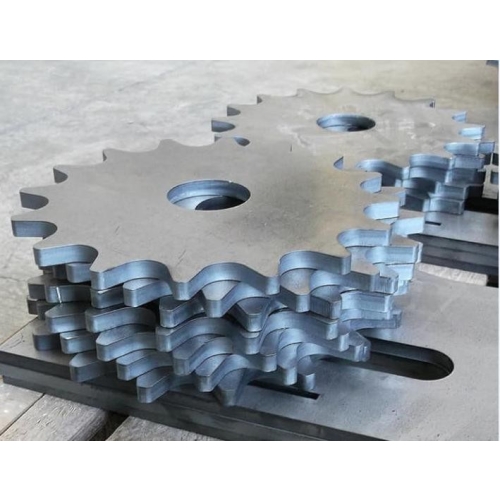

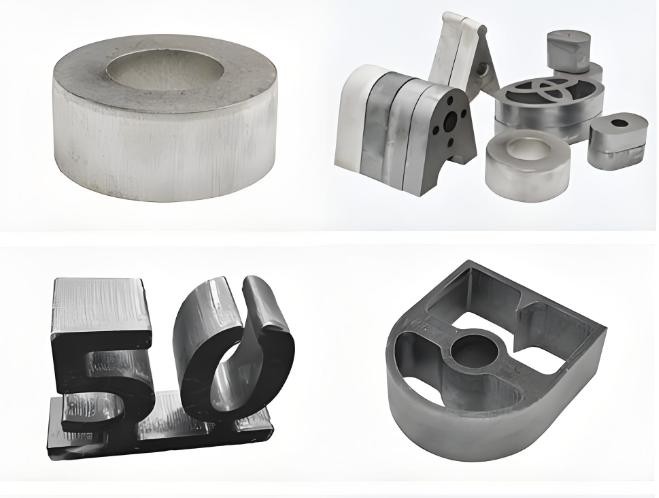

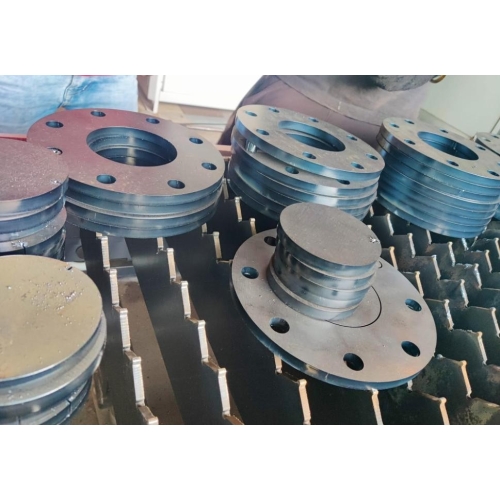

Ukázky výrobků
Software a ovládání
Příprava souboru v CypCutE
Konfigurace řízení: FSCUT 2000 / CypCutE. Řízení propojuje připravený návrh s obsluhou zařízení a parametry úlohy.
Vlastní soubory umožňují realizovat individuální návrhy, připravovat další verze dílu a vracet se ke zvolené geometrii při dalších zakázkách.
Co získáte při každodenní práci
Řežte kov podle vlastních návrhů
- Prototypy a krátké série — Díly pro ověření konstrukce a další verze návrhu.
- Technické díly — Držáky, panely, konzoly a části krytů.
- Reklama a označení — Štítky, cedule a kovové dekorace.
- Vlastní projekty — Volnost při realizaci zakázek podle vlastní grafiky nebo geometrie.
- Další zakázky — Možnost rozšířit nabídku o nové výrobky a krátké série.
Otvory a vzory v plechu
Ještě více možností
Panel s různými výřezy
Drobné dekorativní prvky
Řezání motivu sněhové vločky
Technické údaje
| Parametr | Hodnota |
|---|---|
| Model | ZX-1325FL |
| Efektivní řezná plocha | 1300 × 2500 mm |
| Rozsah osy X | 1300 mm |
| Rozsah osy Y | 2500 mm |
| Rozsah osy Z | 150 mm |
| Typ laseru | FIBER / vláknový |
| Optický výkon | 1500 W |
| Laserový zdroj | MAX MFSC-1500 |
| Vlnová délka | 1060–1080 nm |
| Řezací hlava | Bochu BLT310 — automatické nastavení ohniska |
| Řízení / software | FSCUT 2000 / CypCutE |
| Servopohony | Fuji: 750 W X/Y, 400 W Z |
| Převodovky | SHIMPO |
| Vedení | Hiwin HGH25 |
| Přenos pohybu X/Y | YYC, převod se šikmým ozubením |
| Přenos pohybu Z | Kuličkový šroub TBI |
| Proporcionální ventil | SMC |
| Přesnost polohování | 0,03 mm/m |
| Opakovatelnost polohování | ±0,02 mm/m |
| Maximální rychlost posuvu | 80 m/min |
| Napájení stroje | AC 380 V, 50/60 Hz, 3 fáze |
| Příkon zařízení | 11 kW |
| Formáty | CAD, DXF |
| Mazání | Automatické |
| Rozměry stroje — délka × šířka × výška | 3650 × 2170 × 1900 mm |
| Hmotnost stroje | 2000 kg |
| Pracovní prostředí | 0–40°C, vlhkost ≤80%, bez kondenzace |
| Chiller | S&A Teyu CWFL-3000 |
| Nádrž chilleru | 22 l |
| Průtok vody | 70 l/min |
| Vodní přípojky | 1/2″ RP |
| Teplotní stabilita chilleru | ±0,5°C |
| Napájení chilleru | 220 V ±10%, 50 Hz |
| Chladivo | R-410A |
| Ventilátor / dmychadlo | 3 kW |
| Prohlášení o shodě | CE |
| Dopravní výška chilleru | 55 m |
| Chladicí výkon | 6586 kcal/h / 7,66 kW |
| Výkon kompresoru chilleru | 2,70 kW / 3,67 HP |
| Výkon čerpadla chilleru | 0,75 kW |
| Množství chladiva | 2100 g |
| Rozměry chilleru | 770 × 550 × 1030 mm |
| Hmotnost chilleru | 95 kg |

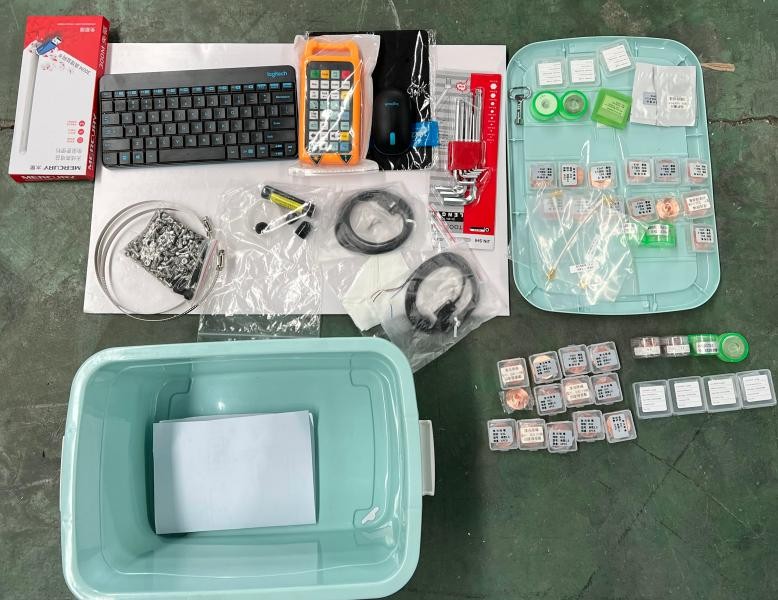

Stroj a vybavení v této nabídce
- Laserový řezací stroj FIBER ZX-1325FL 1500 W
- Integrovaný počítač se softwarem CypCut
- Průmyslový chiller S&A Teyu CWFL-3000

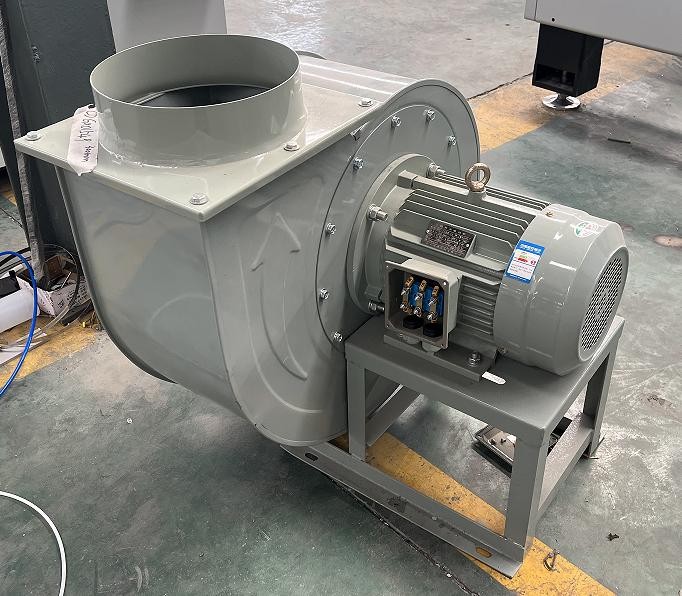

- Ventilátor / dmychadlo o výkonu 3 kW
- Dálkový ovladač pro obsluhu stroje
- Sada řezacích trysek
- Fokusační čočky
- Propojovací kabely
- Návod k obsluze
Otázky před nákupem
Jak velké návrhy lze realizovat?
1300 × 2500 mm.
Jaký laserový zdroj je ve stroji?
MAX MFSC-1500.
Jaké řízení je součástí vybavení?
FSCUT 2000 / CypCutE.
Co získám spolu se strojem?
Laserový řezací stroj FIBER ZX-1325FL 1500 W; Integrovaný počítač se softwarem CypCut; Průmyslový chiller S&A Teyu CWFL-3000; Ventilátor / dmychadlo o výkonu 3 kW; Dálkový ovladač pro obsluhu stroje; Sada řezacích trysek; Fokusační čočky; Propojovací kabely; Návod k obsluze.
