FIBER 1500W 130x90cm kovový laserový řezací stroj + příslušenství
Dostupnost: K dispozici
Odesíláme během:: 5 dní
Přepravní náklady: od 0.00 Kč
Katalogové číslo: 10333-V1
Kód výrobce: UG-1390FL
Skladové zásoby:
Kod EAN: 5907052590648
Stav produktu: Nový
- Popis produktu
- Recenze produktu (0)
Laserový řezací stroj FIBER UG-1390FL — 1500 W, 1300 × 900 mm
Uzavřený laserový řezací stroj na kov s automatickým nastavením ohniska, počítačem, chlazením a pracovním vybavením.
Řežte kov podle vlastních návrhů
Vyrábějte technické díly, štítky a části krytů na vlastním laserovém řezacím stroji FIBER. Laserová technologie dává volnost při realizaci obrysů, otvorů i rozložení několika dílů v jednom návrhu.
UG-1390FL je laserový řezací stroj FIBER o výkonu 1500 W pro výrobu kovových dílů z plechu. Plocha 1300 × 900 mm umožňuje rozložit součásti podle jejich tvaru a velikosti série. Stroj využijete pro panely, držáky, kryty, části vybavení a další díly, jejichž návrh lze připravit jako řezné obrysy. Konfigurace propojuje zdroj MAX MFSC-1500C, hlavu RAYTools BMH110 s automatickým nastavením ohniska a řízení FSCUT 2000 se softwarem CypCut2000s. Integrovaný počítač s obrazovkou a dálkový ovladač usnadňují přípravu úlohy i obsluhu stroje na pracovišti.
Vlastní řezání kovu otevírá možnosti výroby prototypů, krátkých sérií i průběžných zakázek. Máte kontrolu nad geometrií návrhu a organizací práce ve své dílně.
Řezání plechu laserem FIBER
Hlavní výhody
Výkon pro každodenní zakázky
Vláknový zdroj MAX nabízí jmenovitý výkon 1500 W a pracuje v pásmu 1060–1080 nm. Získáte vlastní laserové pracoviště pro zakázky od jednotlivého dílu po série součástí. Návrh i parametry procesu zůstávají pod vaší kontrolou.
Přesné vedení řezného procesu
Hlava RAYTools BMH110 má plynulé automatické nastavení ohniska. Je klíčovou součástí pracoviště pro výrobu technických dílů, krytů a reklamních prvků.
Pohodlná práce s plechem
Ozubený stůl podpírá plech a válečky usnadňují jeho podávání na pracovní plochu. Vlastní pracovní plocha dává volnost při krátkých sériích, prototypech i zakázkové výrobě dílů.
Od návrhu ke kovovému dílu
Software CypCut2000s je nainstalován v integrovaném počítači s velkou LCD obrazovkou. Je to praktický způsob realizace různých návrhů: od prototypu po další sérii dílů.
Mechanika pro opakovatelný pohyb
Osy X/Y pohánějí servomotory Fuji o výkonu 750 W a osu Z servomotor 400 W. Propracovaná mechanika je základem každodenní výroby podle vlastních CAD návrhů.
Chiller jako součást konfigurace
Chiller CWFL-1000 má nádrž 15 l a deklarovanou teplotní stabilitu ±0,5°C. Zdroj, hlava a chlazení jsou sladěny pro společné výrobní pracoviště.
Obrysy, otvory a řezání kovových dílů
Řezání dekorativního obrysu
Hotový dekorativní díl
Detail hrany dílu
Nápady na využití
Prototypy a krátké série
Díly pro ověření konstrukce a další verze návrhu.
Technické díly
Držáky, panely, konzoly a části krytů.
Reklama a označení
Štítky, cedule a kovové dekorace.
Laserový zdroj
MAX MFSC-1500C — optický výkon 1500 W
Vláknový zdroj MAX nabízí jmenovitý výkon 1500 W a pracuje v pásmu 1060–1080 nm. Tato konfigurace je určena pro řezání kovového plechu. Vláknový zdroj je srdcem stroje a dodává energii potřebnou k obrábění. Nastavení parametrů umožňuje realizovat různé návrhy v rámci pracovního rozsahu stroje.
Získáte vlastní laserové pracoviště pro zakázky od jednotlivého dílu po série součástí. Návrh i parametry procesu zůstávají pod vaší kontrolou.
Řezací hlava
RAYTools BMH110 s automatickým nastavením ohniska
Hlava RAYTools BMH110 má plynulé automatické nastavení ohniska. Soustřeďuje paprsek na materiál a spolupracuje s řízením stroje. Nastavení ohniska usnadňuje realizaci návrhů z různých druhů plechu.
Je klíčovou součástí pracoviště pro výrobu technických dílů, krytů a reklamních prvků.
Stůl a zakládání materiálu

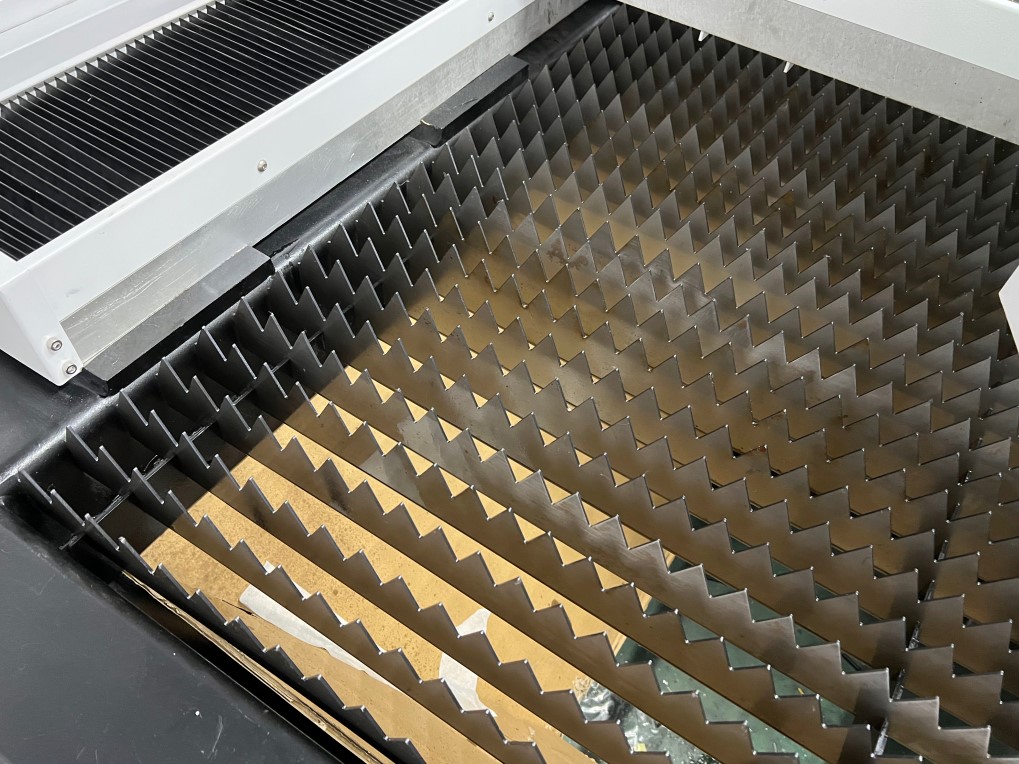

Ozubený stůl 1300 × 900 mm s podávacími válečky
Ozubený stůl podpírá plech a válečky usnadňují jeho podávání na pracovní plochu. Konstrukce stolu je přizpůsobena hmotnosti plechů o tloušťce 20 mm. Ozubený stůl podpírá materiál a přístup k pracovní ploše usnadňuje zakládání i odebírání hotových součástí. V jednom návrhu můžete rozložit jednotlivý díl nebo celou sérii.
Vlastní pracovní plocha dává volnost při krátkých sériích, prototypech i zakázkové výrobě dílů.
Řízení a návrh
FSCUT 2000 + CypCut2000s
Software CypCut2000s je nainstalován v integrovaném počítači s velkou LCD obrazovkou. Rozpoznávání vnitřních a vnějších obrysů pomáhá připravit pořadí obrábění. Software propojuje geometrii návrhu s parametry řezání. V jednom prostředí organizujete úlohu i práci stroje.
Je to praktický způsob realizace různých návrhů: od prototypu po další sérii dílů.
Pohon a vedení
Fuji, SHIMPO, Hiwin, YYC a TBI
Osy X/Y pohánějí servomotory Fuji o výkonu 750 W a osu Z servomotor 400 W. Převodovky SHIMPO, vedení Hiwin HGR20C a převody YYC se šikmým ozubením spolupracují při pohybu v rovině stolu. Pohony a vedení společně zajišťují realizaci obrysů. Přesný pohyb os je základem řezání otvorů, tvarů i sestav více dílů.
Propracovaná mechanika je základem každodenní výroby podle vlastních CAD návrhů.
Chlazení
S&A Teyu CWFL-1000 — samostatný okruh v sadě
Chiller CWFL-1000 má nádrž 15 l a deklarovanou teplotní stabilitu ±0,5°C. Chladicí systém podporuje stabilní tepelné podmínky laseru během úlohy. Sladěné vybavení je součástí nabízené konfigurace.
Zdroj, hlava a chlazení jsou sladěny pro společné výrobní pracoviště.
Plyn a každodenní provoz
Regulace SMC a automatické mazání
Proporcionální ventil SMC slouží k regulaci pracovního plynu. Volba kyslíku nebo dusíku závisí na materiálu a požadovaném vzhledu hrany. Regulace pracovního plynu je součástí řezání plechu. Automatické mazání podporuje údržbu mechaniky stroje.
Toto vybavení pomáhá organizovat opakovatelnou výrobu při zpracování dalších plechů.
Výroba pod vlastní kontrolou
Uzavřená komora a přístup ke stolu při zakládání
Stroj má rozměry 2580 × 2180 × 2000 mm a hmotnost 1600 kg. Komora s otevíratelným krytem umožňuje přístup ke stolu při zakládání materiálu. Vlastní laserový řezací stroj dává volnost při realizaci prototypů, krátkých sérií i průběžných zakázek. Díly můžete vyrábět podle vlastních návrhů ve své firmě.
Je to řešení pro firmy, které chtějí rozvíjet zpracování plechu a pružně přecházet mezi různými díly.
Kovy a rozsah obrábění
Uhlíková ocel
- Konstrukční prvky, ploché strojní díly a držáky.
- Orientační rozsah maximální tloušťky: 10–12 mm.
Nerezová ocel
- Panely, čelní díly, kryty a části vybavení.
- Orientační rozsah maximální tloušťky: 2–3 mm.
Hliník
- Krycí panely, lehké součásti a technické díly.
- Orientační rozsah maximální tloušťky: 1–2 mm.
Mosaz
- Dekorace, štítky a díly.
- Orientační maximální tloušťka: 1 mm.
Další možnosti využití
- Pozinkované plechy a manganová ocel.

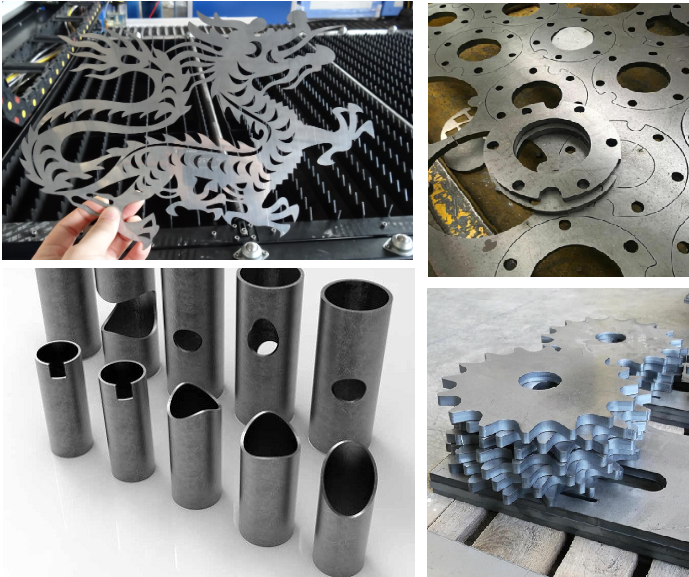

Ukázky výrobků
Software a ovládání
Příprava souboru v CypCut2000s
Konfigurace řízení: FSCUT 2000 / CypCut2000s. Řízení propojuje připravený návrh s obsluhou zařízení a parametry úlohy.
Vlastní soubory umožňují realizovat individuální návrhy, připravovat další verze dílu a vracet se ke zvolené geometrii při dalších zakázkách.
Co získáte při každodenní práci
Řežte kov podle vlastních návrhů
- Prototypy a krátké série — Díly pro ověření konstrukce a další verze návrhu.
- Technické díly — Držáky, panely, konzoly a části krytů.
- Reklama a označení — Štítky, cedule a kovové dekorace.
- Vlastní projekty — Volnost při realizaci zakázek podle vlastní grafiky nebo geometrie.
- Další zakázky — Možnost rozšířit nabídku o nové výrobky a krátké série.
Otvory a vzory v plechu
Ještě více možností
Panel s různými výřezy
Drobné dekorativní prvky
Řezání motivu sněhové vločky
Technické údaje
| Parametr | Hodnota |
|---|---|
| Model | UG-1390FL |
| Efektivní řezná plocha | 1300 × 900 mm |
| Rozsah osy X | 1300 mm |
| Rozsah osy Y | 900 mm |
| Rozsah osy Z | 150 mm |
| Typ laseru | FIBER / vláknový |
| Optický výkon | 1500 W |
| Laserový zdroj | MAX MFSC-1500C |
| Vlnová délka | 1060–1080 nm |
| Řezací hlava | RAYTools BMH110 — automatické nastavení ohniska |
| Řízení / software | FSCUT 2000 / CypCut2000s |
| Servopohony | Fuji: 750 W X/Y, 400 W Z |
| Převodovky | SHIMPO |
| Vedení | Hiwin HGR20C |
| Přenos pohybu X/Y | YYC, převod se šikmým ozubením |
| Přenos pohybu Z | Kuličkový šroub TBI |
| Proporcionální ventil | SMC |
| Přesnost polohování | 0,03 mm/m |
| Opakovatelnost polohování | ±0,02 mm/m |
| Maximální rychlost posuvu | 100 m/min |
| Napájení stroje | AC 220 V, 50/60 Hz, 1 fáze nebo AC 380 V, 50/60 Hz, 3 fáze — podle konfigurace stroje |
| Příkon zařízení | 13 kW |
| Formáty | CAD, DXF |
| Mazání | Automatické |
| Rozměry stroje — délka × šířka × výška | 2580 × 2180 × 2000 mm |
| Hmotnost stroje | 1600 kg |
| Pracovní prostředí | 0–40°C, vlhkost ≤80%, bez kondenzace |
| Chiller | S&A Teyu CWFL-1000 |
| Nádrž chilleru | 15 l |
| Průtok vody | 70 l/min |
| Vodní přípojky | 1/2″ RP |
| Teplotní stabilita chilleru | ±0,5°C |
| Napájení chilleru | 220 V ±10%, 50 Hz |
| Chladivo | R-410A |
| Ventilátor / dmychadlo | 1,5 kW |
| Prohlášení o shodě | CE |
| Dopravní výška chilleru | 45 m |
| Chladicí výkon | 3650 kcal/h / 4,14 kW |
| Výkon kompresoru chilleru | 1,35 kW / 1,84 HP |
| Výkon čerpadla chilleru | 0,55 kW |
| Množství chladiva | 950 g |
| Rozměry chilleru | 780 × 470 × 890 mm |
| Hmotnost chilleru | 67 kg |
Stroj a vybavení v této nabídce
- Laserový řezací stroj FIBER UG-1390FL 1500 W
- Integrovaný počítač se softwarem CypCut
- Průmyslový chiller S&A Teyu CWFL-1000
- Ventilátor / dmychadlo o výkonu 1,5 kW
- Dálkový ovladač pro obsluhu stroje
- Sada řezacích trysek
- Fokusační čočky
- Propojovací kabely
- Návod k obsluze
Otázky před nákupem
Jak velké návrhy lze realizovat?
1300 × 900 mm.
Jaký laserový zdroj je ve stroji?
MAX MFSC-1500C.
Jaké řízení je součástí vybavení?
FSCUT 2000 / CypCut2000s.
Co získám spolu se strojem?
Laserový řezací stroj FIBER UG-1390FL 1500 W; Integrovaný počítač se softwarem CypCut; Průmyslový chiller S&A Teyu CWFL-1000; Ventilátor / dmychadlo o výkonu 1,5 kW; Dálkový ovladač pro obsluhu stroje; Sada řezacích trysek; Fokusační čočky; Propojovací kabely; Návod k obsluze.
Vyberte řešení pro svou dílnu
Rozšiřte možnosti své dílny s CNCWorld. Kontakt při výběru zařízení a dostupný servis i podpora pomohou zvolit konfiguraci pro vaše projekty. Ozvěte se nám a proberte stroj pro svou firmu.
