Laserová řezačka kovu FIBER 800W 30x30cm | Příslušenství
Dostupnost: K dispozici
Odesíláme během:: 48 hodin
Přepravní náklady: od 0.00 Kč
Katalogové číslo: 10603-FL
Kód výrobce: 3030-FL
Skladové zásoby:
Stav produktu: Nový
- Popis produktu
- Recenze produktu (0)

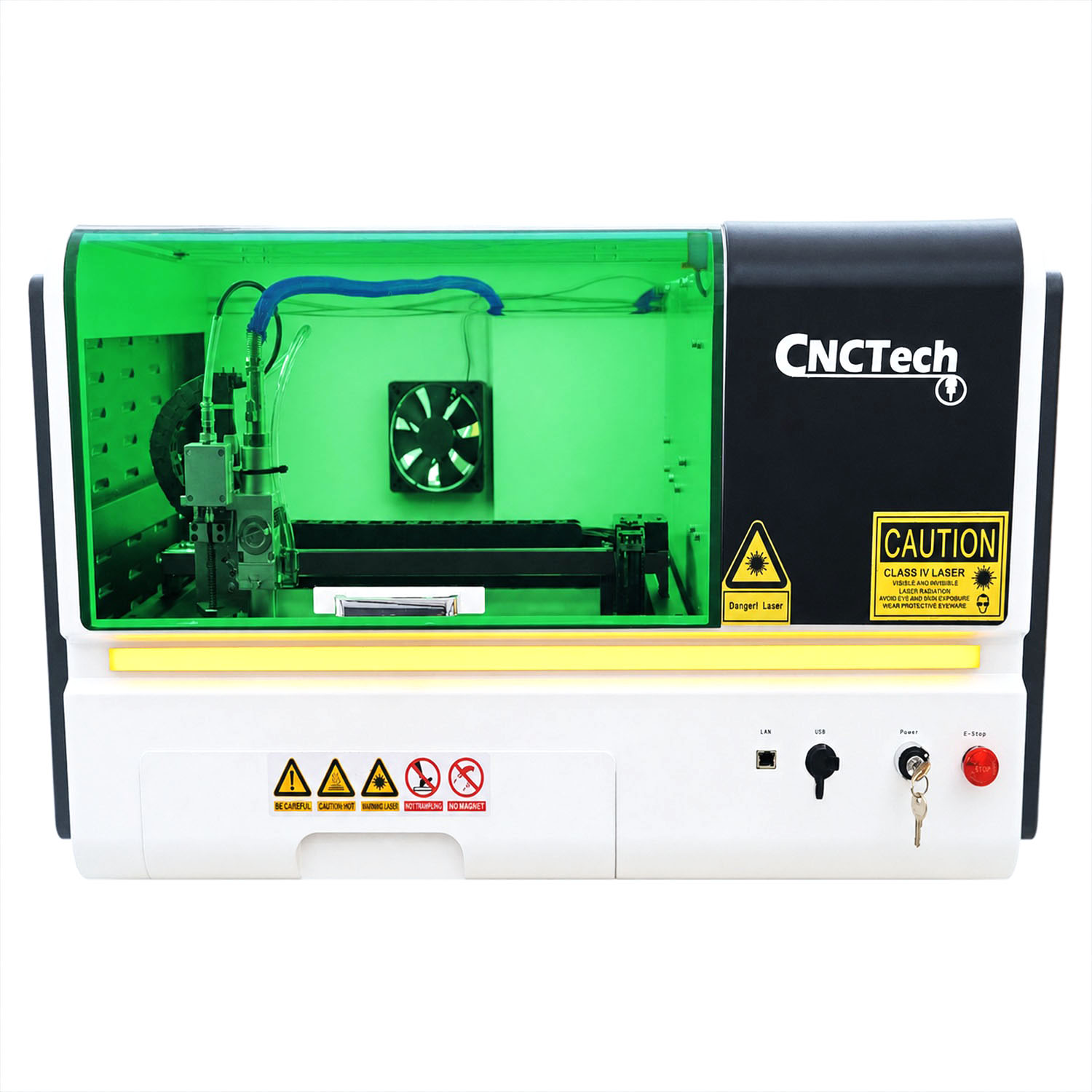

Laserový řezací stroj FIBER ZX-3030FL — 800 W, 300 × 280 mm
Vzduchem chlazený zdroj JPT, hlava Au3Tech A50M a NexCut X1 pro menší kovové díly.
Řežte kov podle vlastních návrhů
Vyrábějte technické díly, štítky a části krytů na vlastním laserovém řezacím stroji FIBER. Laserová technologie dává volnost při realizaci obrysů, otvorů i rozložení několika dílů v jednom návrhu.

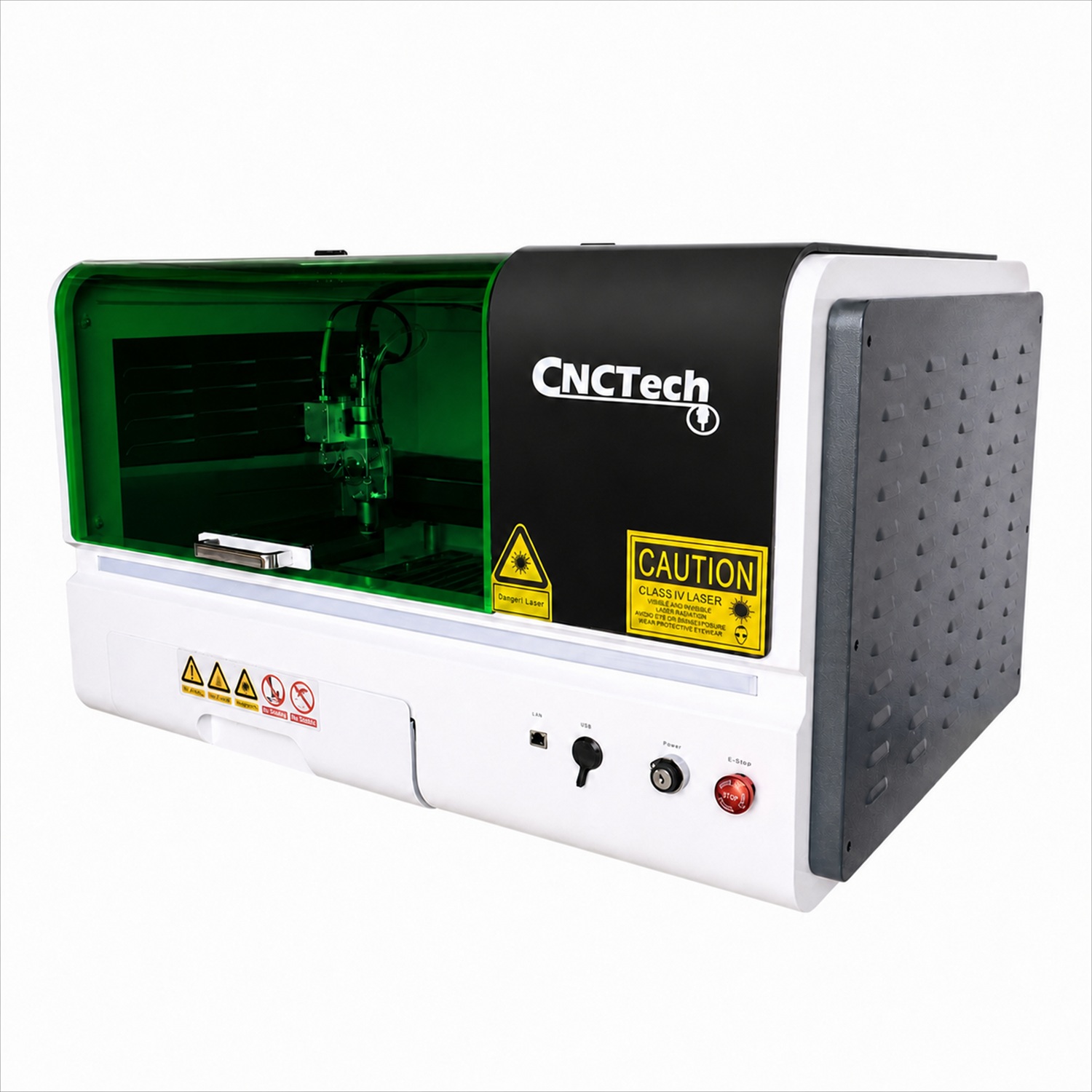

ZX-3030FL je uzavřený laserový řezací stroj FIBER s výkonem 800 W a efektivní řeznou plochou 300 × 280 mm. Je určen pro menší díly, prototypy a krátké série z uhlíkové oceli, nerezové oceli, hliníku a mosazi. Tento formát vyhovuje štítkům, držákům, čelním panelům a částem krytů určeným k dalšímu zpracování. Zdroj JPT YDFLC-800-L-A-S-05 má vlastní vzduchové chlazení. Hlava Au3Tech A50M využívá ruční nastavení ohniska a kapacitní sledování povrchu; systém MCC200 s NexCut X1 umožňuje spravovat návrh i parametry z počítače nebo dotykového panelu.
Vlastní řezání kovu otevírá možnosti výroby prototypů, krátkých sérií i průběžných zakázek. Máte kontrolu nad geometrií návrhu a organizací práce ve své dílně.
Hlavní výhody
Řezání kovu v kompaktním formátu
JPT YDFLC-800-L-A-S-05 je zdroj FIBER CW s optickým výkonem 800 W a nominální vlnovou délkou 1080 nm. Na vlastním stroji můžete vyrábět štítky, panely, držáky a prototypy.
Nastavení ohniska a sledování plechu
Ruční nastavení hlavy A50M umožňuje přizpůsobit ohnisko druhu a tloušťce plechu. Vyměnitelná ochranná optika usnadňuje údržbu hlavy při dalších projektech.
Soubory a parametry na jednom místě
Z počítače lze připravit úlohu, importovat parametry ze stroje a nastavit vrstvy, výkon, rychlost, plyn i výšku řezu. Kontrola nad návrhem usnadňuje přípravu dalších verzí dílu a opakování hotových zakázek.
Prostor pro vaše návrhy
Ozubené řezací lišty omezují plochu styku plechu s podložím. V dostupném pracovním prostoru můžete zpracovat jednotlivý návrh i sestavu několika dílů.
Kompaktní konstrukce pro vlastní výrobu
Tři digitální řídicí jednotky krokových motorů Leadshine DM415S spolupracují s modulárním řemenovým pohonem. Získáte vlastní pracoviště pro technické projekty, prototypy a krátké série.
Kontrola tlaku plynu
Proporcionální regulátor SMC ITV1060-312L pomáhá udržovat nastavený tlak pracovního plynu. Toto vybavení využijete při řezání oceli i dalších kovů určených pro stroj.
Nápady na využití
Prototypy a krátké série
Díly pro ověření konstrukce a další verze návrhu.
Technické díly
Držáky, panely, konzoly a části krytů.
Reklama a označení
Štítky, cedule a kovové dekorace.
Zdroj JPT
800 W, kontinuální režim a vzduchové chlazení
JPT YDFLC-800-L-A-S-05 je zdroj FIBER CW s optickým výkonem 800 W a nominální vlnovou délkou 1080 nm. Vlastní vzduchové chlazení eliminuje samostatný chiller a vodní okruh. Vzduchem chlazený zdroj JPT umožňuje vytvořit kompaktní pracoviště pro menší kovové díly.
Na vlastním stroji můžete vyrábět štítky, panely, držáky a prototypy.

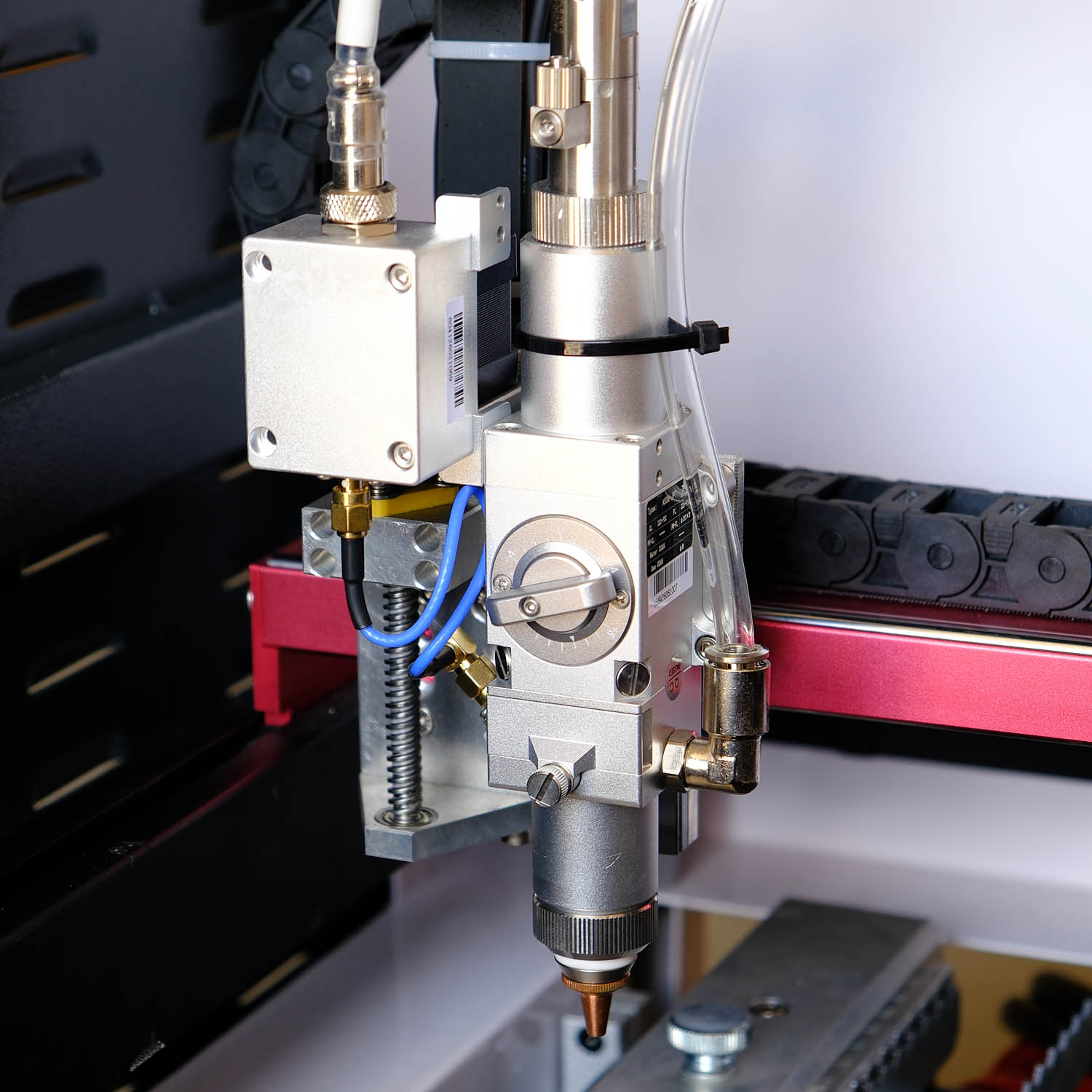

Hlava Au3Tech A50M
Ruční nastavení ohniska a kapacitní sledování
Ruční nastavení hlavy A50M umožňuje přizpůsobit ohnisko druhu a tloušťce plechu. Kapacitní systém sleduje povrch a kontroluje vzdálenost trysky během řezání. Ruční nastavení ohniska spolupracuje s kapacitním sledováním povrchu. Získáte tak kontrolu nad polohou ohniska i výškou hlavy.
Vyměnitelná ochranná optika usnadňuje údržbu hlavy při dalších projektech.
Řízení a software
MCC200 + NexCut X1 s počítačem nebo panelem

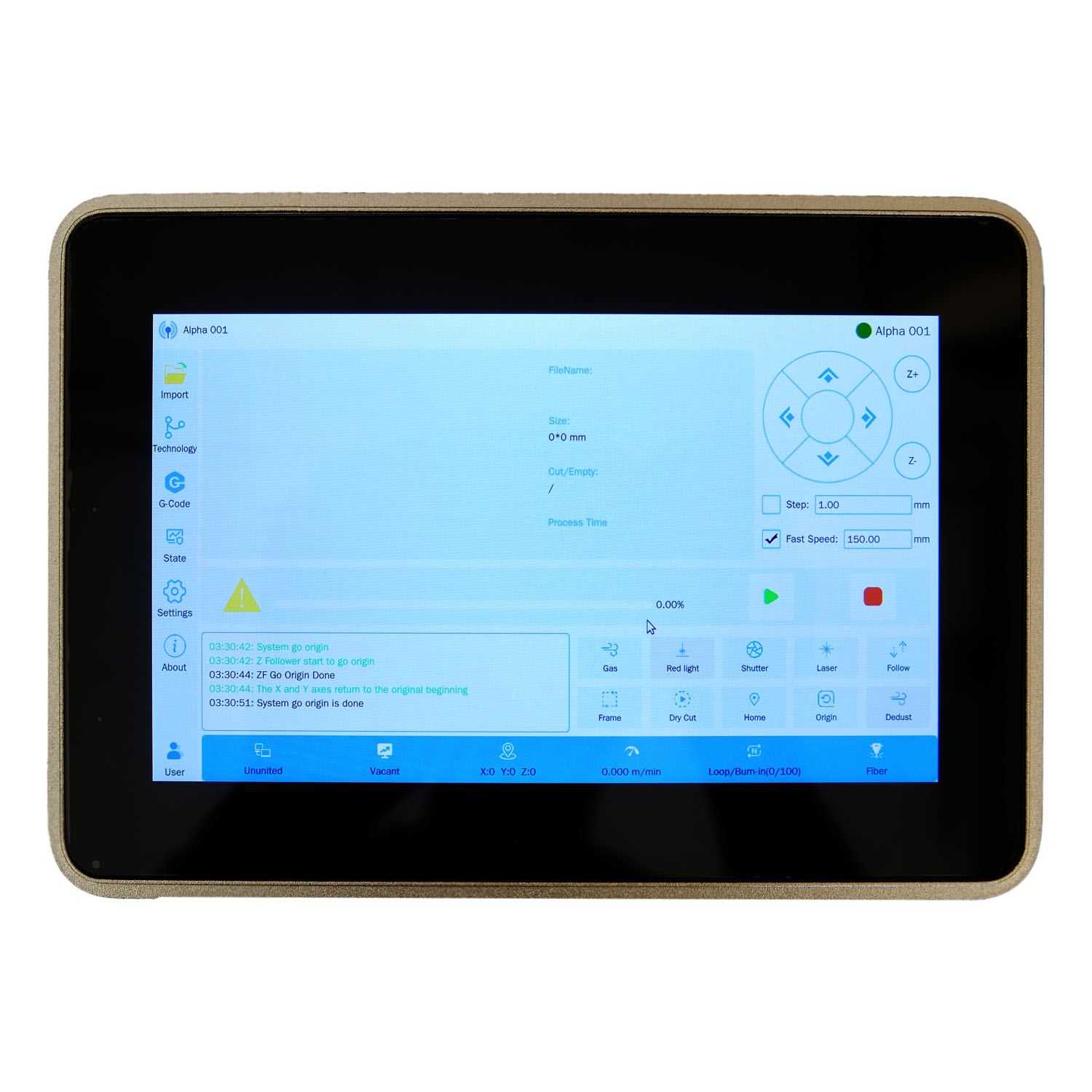

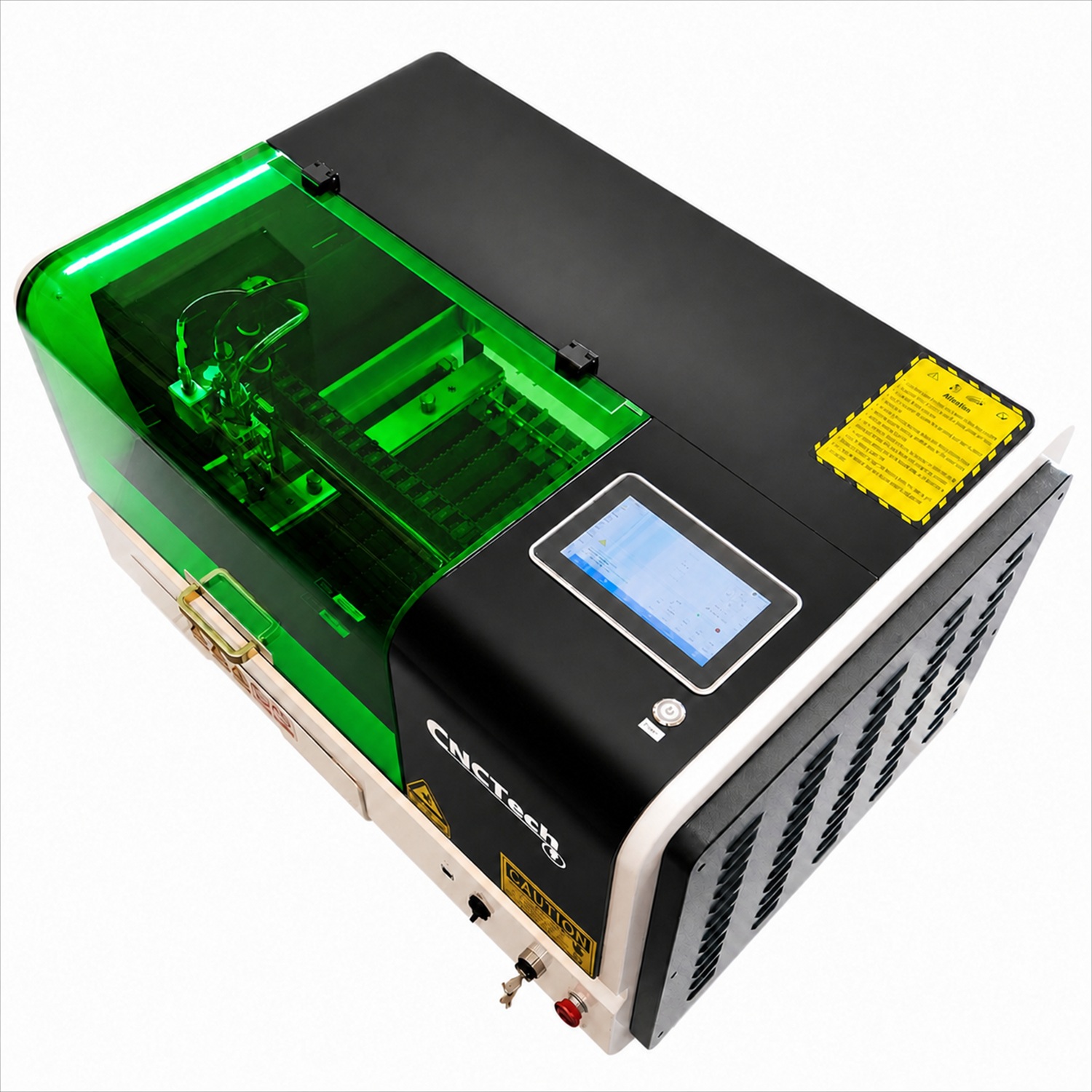

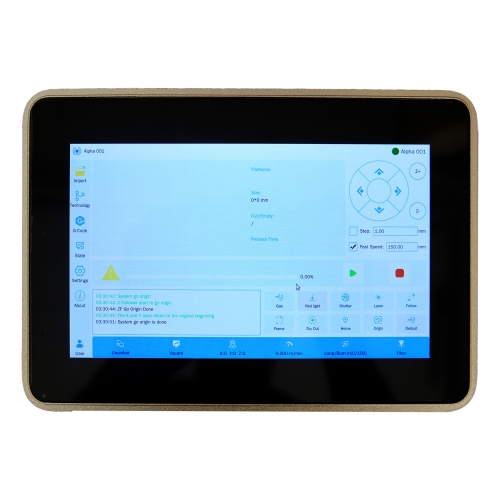

Z počítače lze připravit úlohu, importovat parametry ze stroje a nastavit vrstvy, výkon, rychlost, plyn i výšku řezu. Dotykový panel umožňuje referencování, polohování a práci se soubory offline. Software propojuje návrh s obsluhou zařízení. Geometrii i parametry úlohy můžete spravovat ve společném prostředí.
Kontrola nad návrhem usnadňuje přípravu dalších verzí dílu a opakování hotových zakázek.

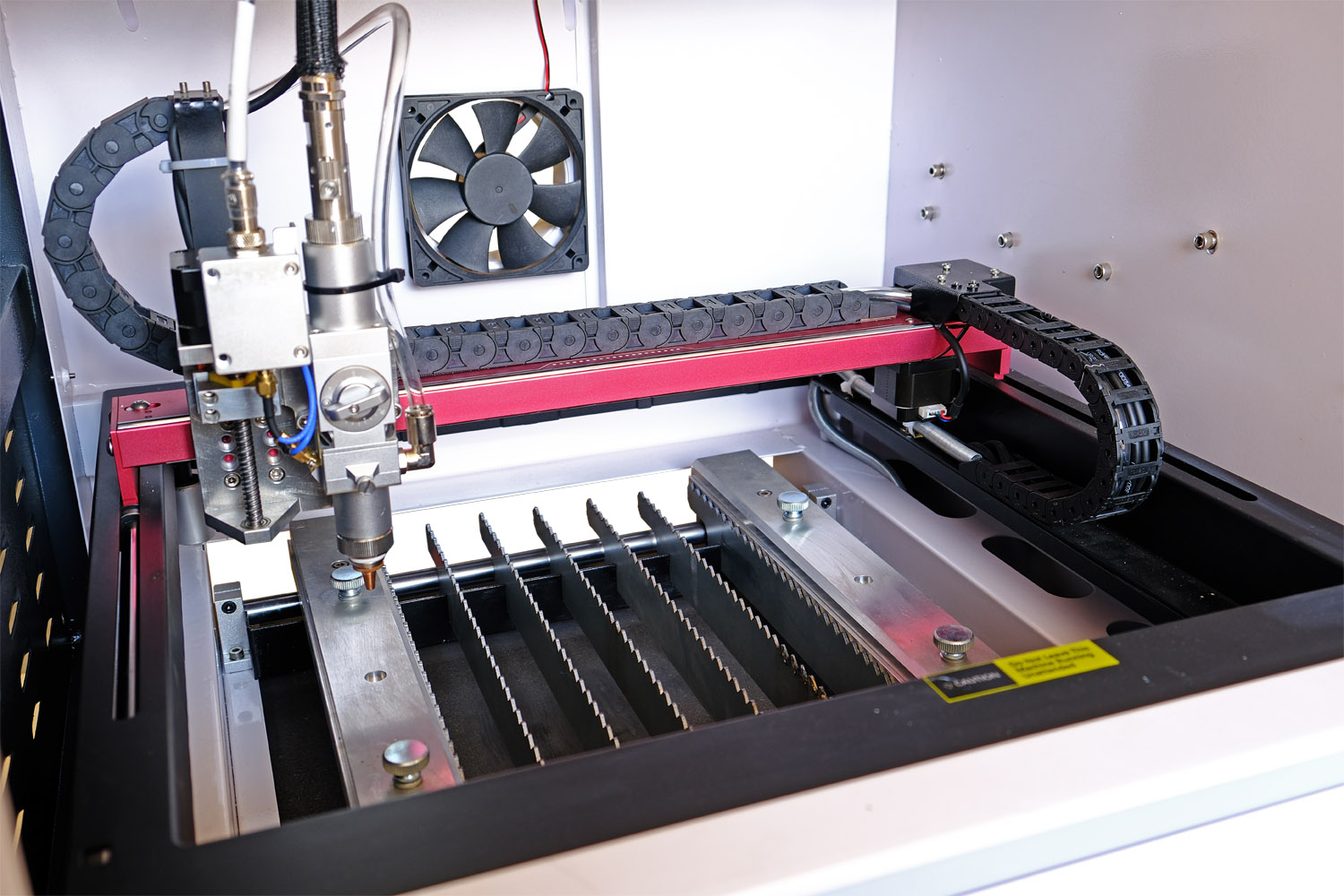

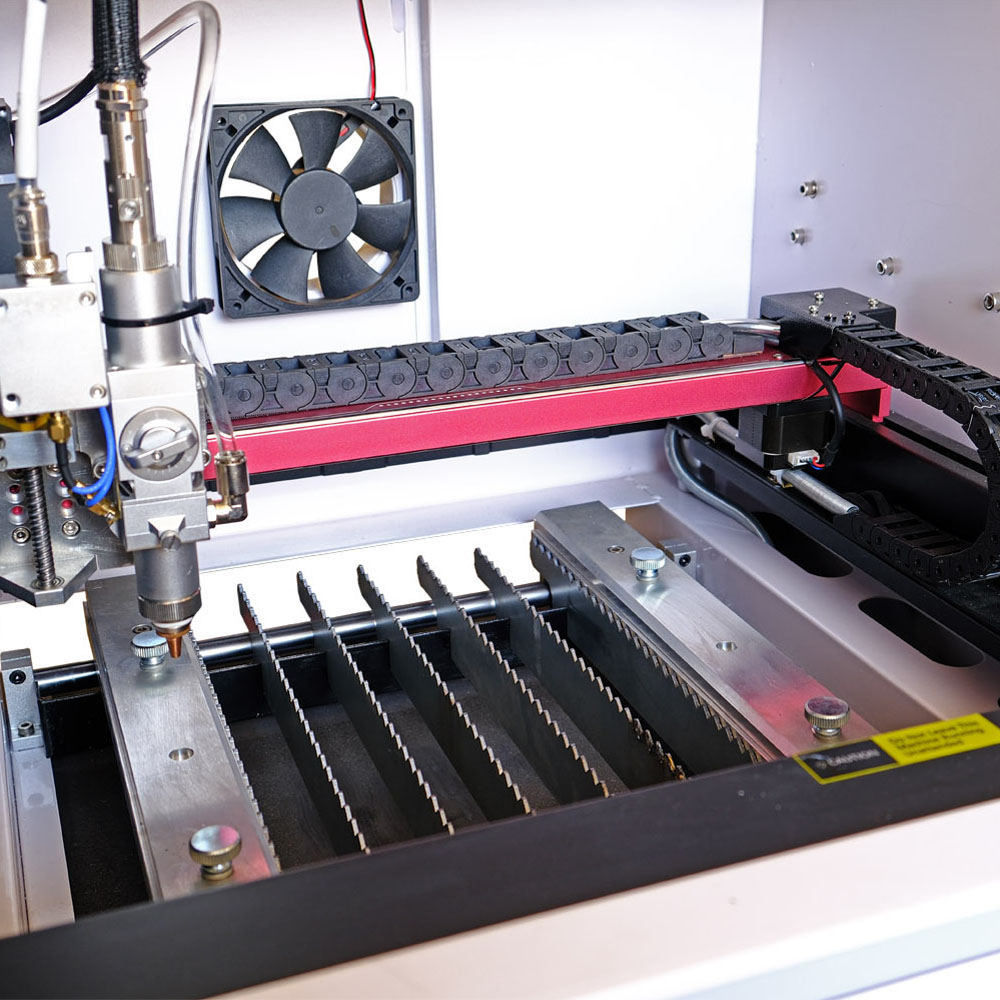

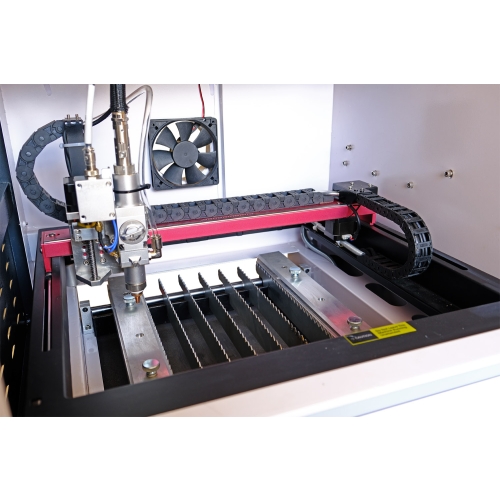

Pracovní stůl
Řezací lišty a zásuvka na drobný odpad
Ozubené řezací lišty omezují plochu styku plechu s podložím. Lišty po obou stranách stolu pomáhají upevnit materiál. Stůl poskytuje místo pro materiál i rozložení dílů. Jeho konstrukce usnadňuje organizaci zakládání, obrábění a odebírání hotových součástí.
V dostupném pracovním prostoru můžete zpracovat jednotlivý návrh i sestavu několika dílů.

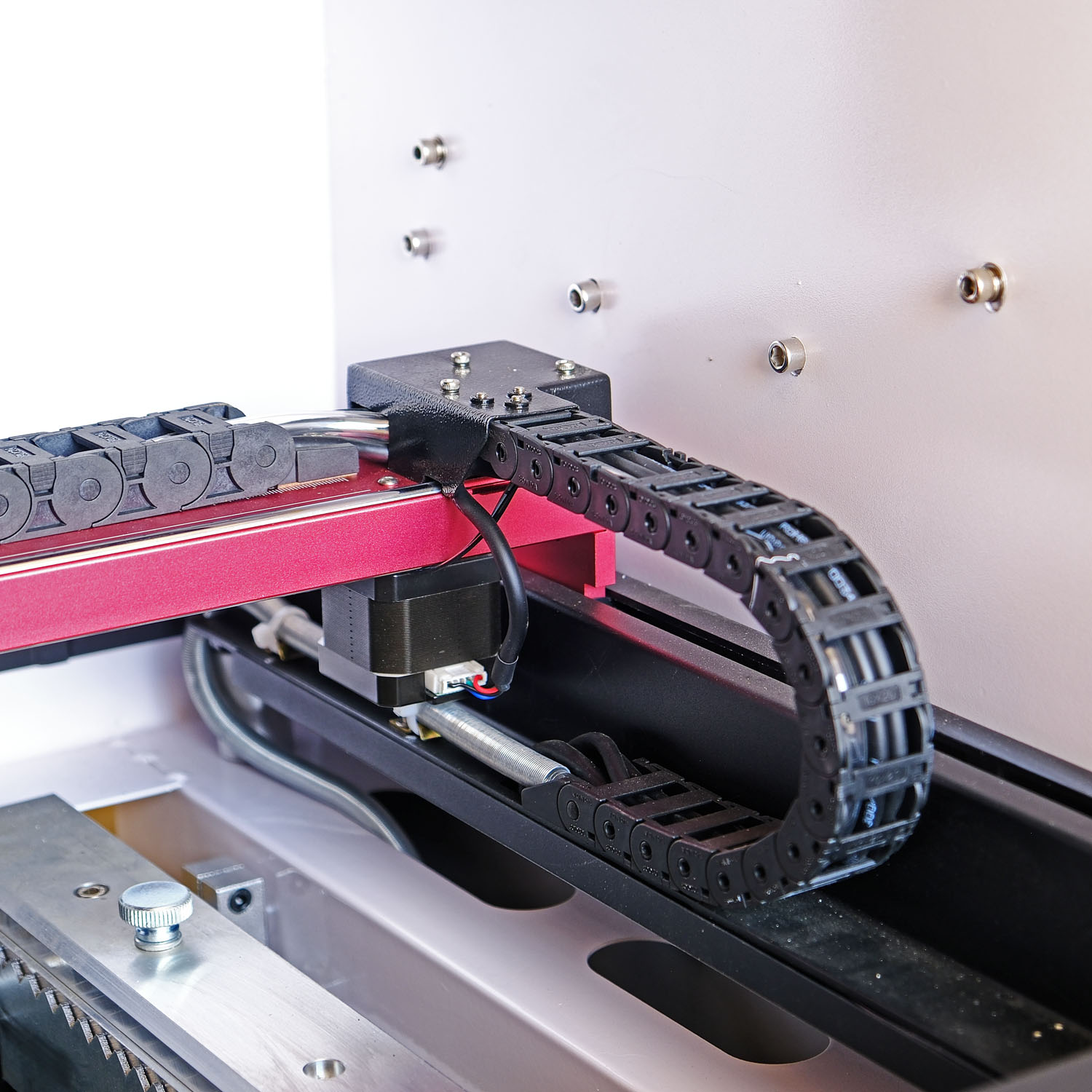

Pohon a rám
Modulární řemenový pohon v kompaktní konstrukci

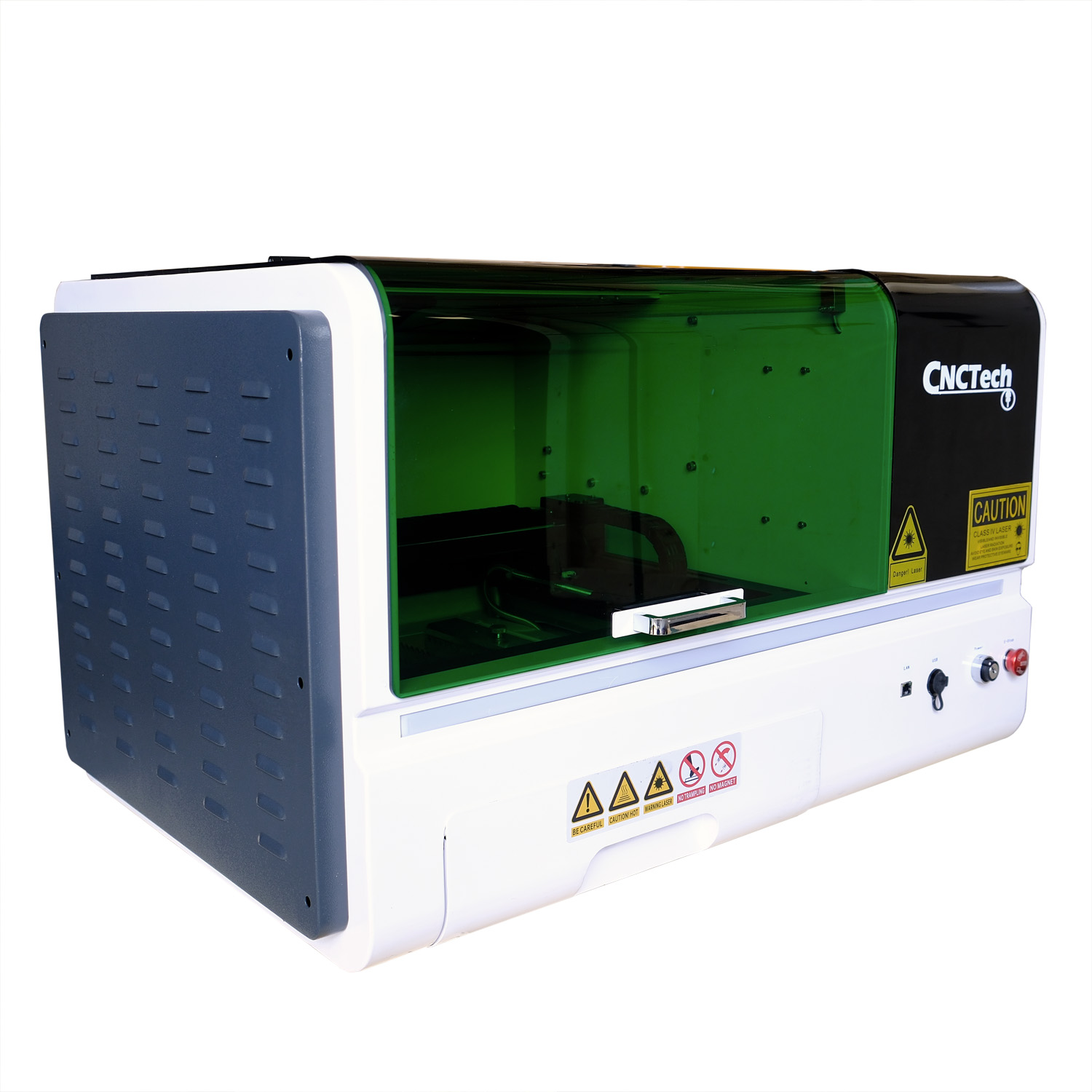

Tři digitální řídicí jednotky krokových motorů Leadshine DM415S spolupracují s modulárním řemenovým pohonem. Rám z hliníkové slitiny a uzavřený kryt tvoří kompaktní stroj o rozměrech 900 × 590 × 560 mm. Rám a pohony jsou mechanickým základem pohybu os. Kompaktní provedení umožňuje začlenit zařízení do menší dílny.
Získáte vlastní pracoviště pro technické projekty, prototypy a krátké série.

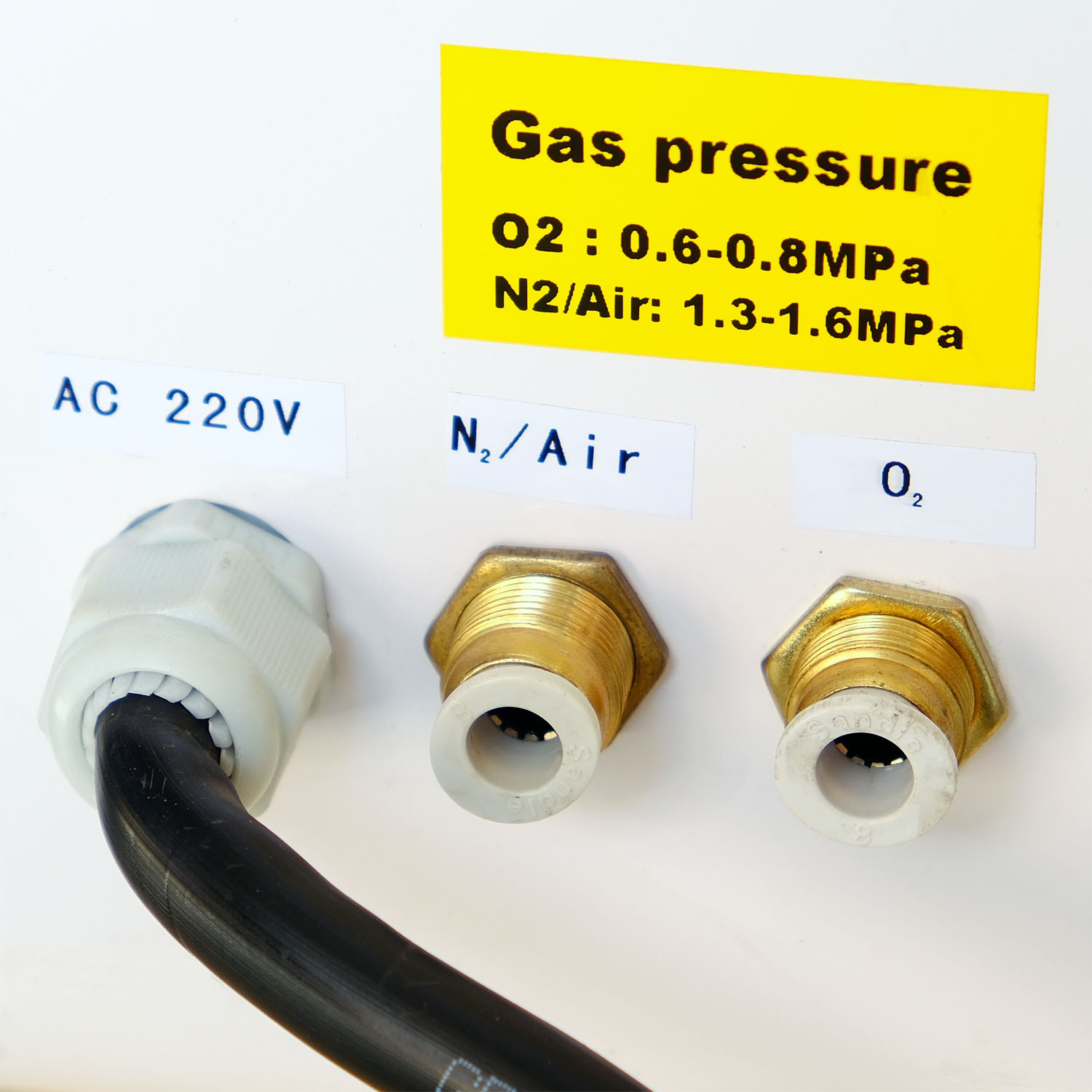

Plyn a regulátor SMC
Samostatný kyslík a dusík / připravený vzduch
Proporcionální regulátor SMC ITV1060-312L pomáhá udržovat nastavený tlak pracovního plynu. Stroj má samostatný port O₂ a společný port N₂ / vzduchu. Proporcionální regulátor podporuje udržování požadovaného tlaku pracovního plynu. Samostatné přípojky umožňují využívat konfigurace s kyslíkem a dusíkem nebo připraveným vzduchem.
Toto vybavení využijete při řezání oceli i dalších kovů určených pro stroj.

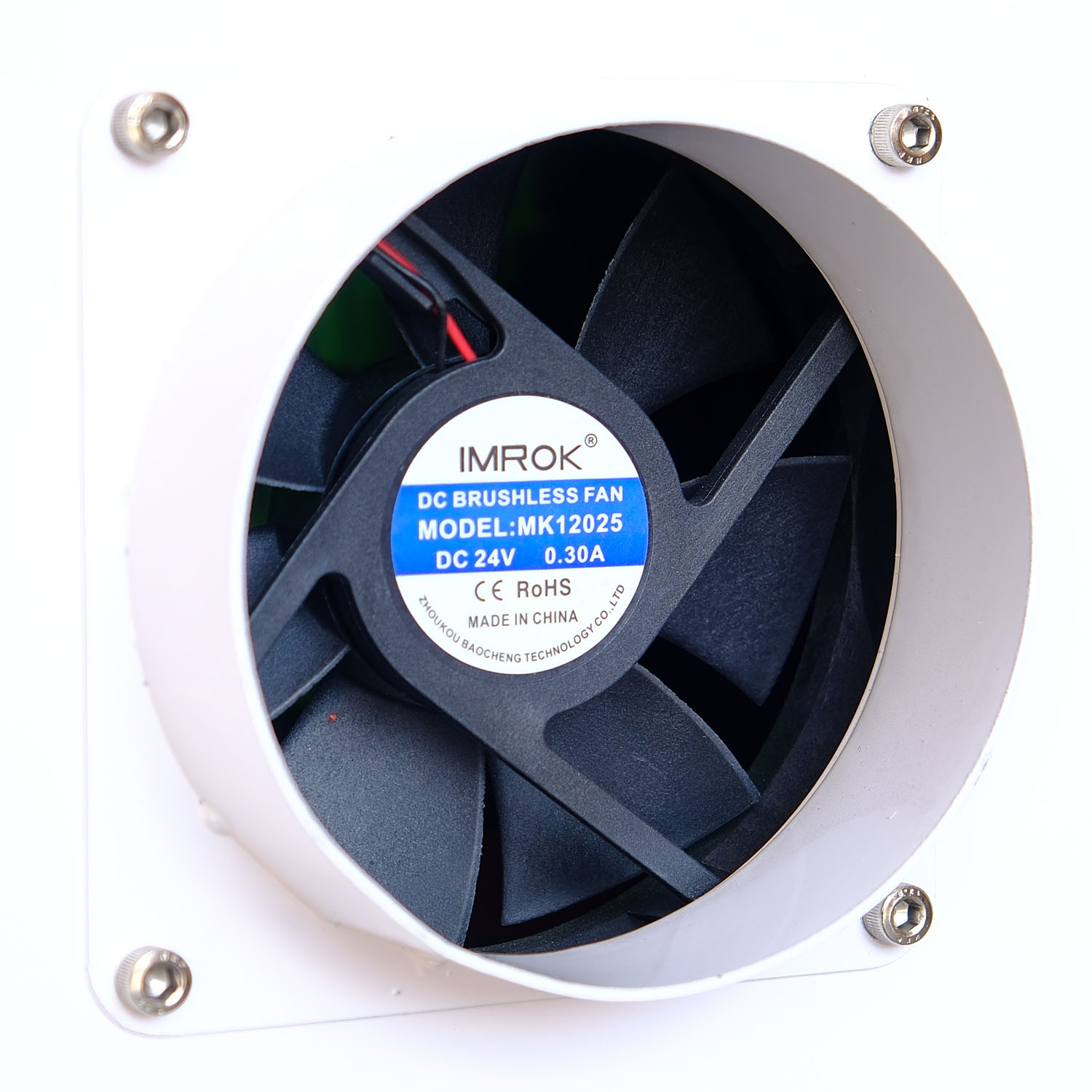

Pracoviště a odsávání
Uzavřená komora, ventilátor a odsávací hadice

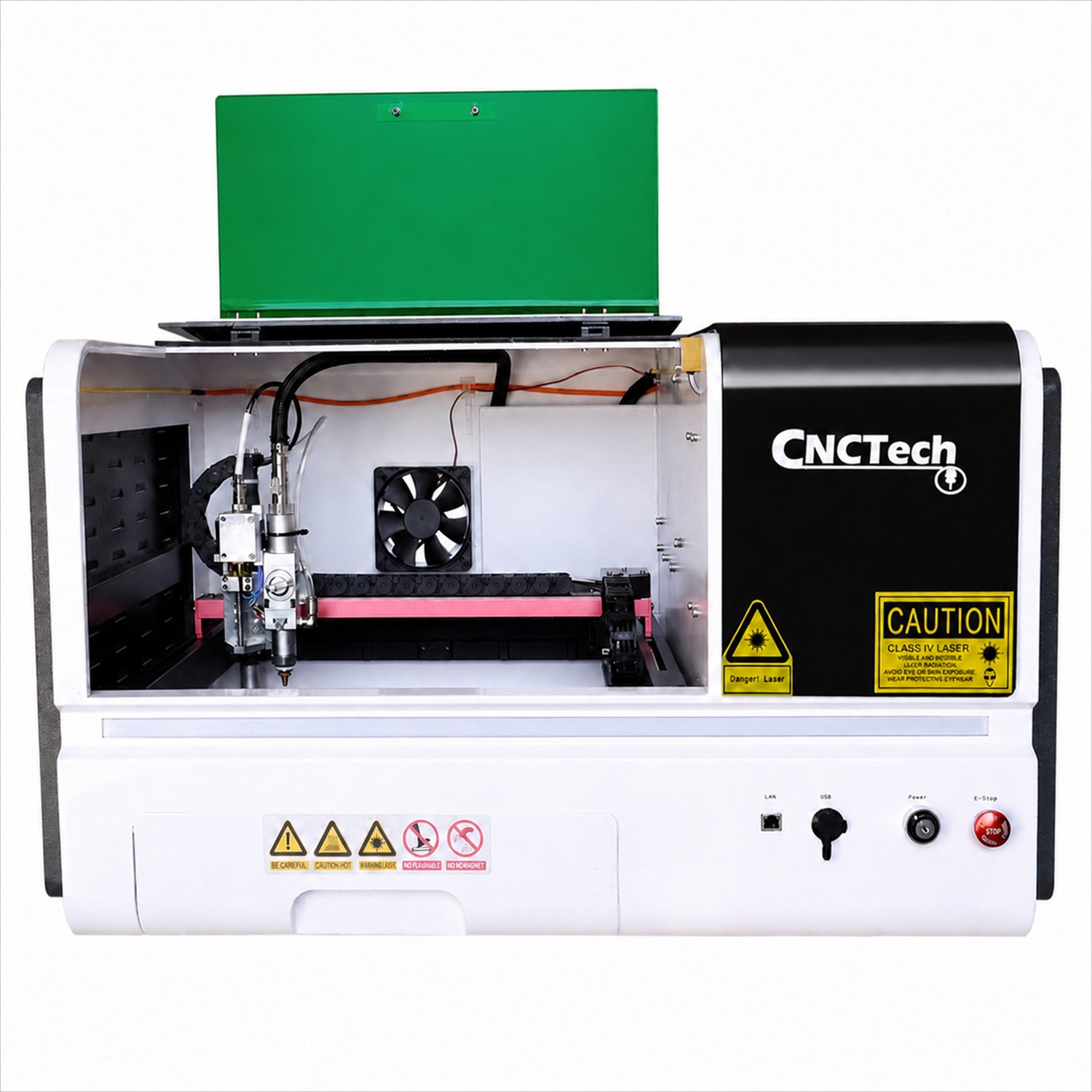

Pracovní komora odděluje proces od okolí a zelený kryt umožňuje pozorovat práci. Odsávací ventilátor a flexibilní hadice pomáhají připojit zařízení k připravenému odsávacímu systému. Komora soustřeďuje obrábění uvnitř stroje a přípojka odsávání usnadňuje jeho propojení s vybavením pracoviště.
Kompaktní provedení je praktickým řešením pro dílnu vyrábějící menší kovové díly.
Kovy a rozsah obrábění
Uhlíková ocel
- Držáky, konzoly, štítky a menší díly.
- Orientační tloušťka 4–6 mm.
Nerezová ocel
- Čelní díly, panely, označení a části krytů.
- Orientační tloušťka 1–2 mm.
Hliník
- Lehké kryty, krycí panely a technické díly.
- Orientační tloušťka 1–1,5 mm.
Mosaz
- Cedule, dekorace, označení a menší díly.
- Orientační tloušťka 0,5–1 mm.
Software a ovládání
NexCut X1 a soubory offline
Konfigurace řízení: Au3Tech MCC200 + NexCut X1. Řízení propojuje připravený návrh s obsluhou zařízení a parametry úlohy.
Vlastní soubory umožňují realizovat individuální návrhy, připravovat další verze dílu a vracet se ke zvolené geometrii při dalších zakázkách.
Co získáte při každodenní práci
Řežte kov podle vlastních návrhů
- Prototypy a krátké série — Díly pro ověření konstrukce a další verze návrhu.
- Technické díly — Držáky, panely, konzoly a části krytů.
- Reklama a označení — Štítky, cedule a kovové dekorace.
- Vlastní projekty — Volnost při realizaci zakázek podle vlastní grafiky nebo geometrie.
- Další zakázky — Možnost rozšířit nabídku o nové výrobky a krátké série.
Technické údaje
| Parametr | Hodnota |
|---|---|
| Model | ZX-3030FL |
| Efektivní řezná plocha | 300 × 280 mm |
| Rozsah XYZ | 300 × 280 × 50 mm |
| Typ a výkon laseru | FIBER CW, 800 W |
| Zdroj | JPT YDFLC-800-L-A-S-05, chlazený vzduchem |
| Vlnová délka | Nominálně 1080 nm |
| Hlava | Au3Tech A50M, ruční nastavení ohniska |
| Sledování výšky | Kapacitní |
| Řízení / software | Au3Tech MCC200 + NexCut X1 |
| Řídicí jednotky pohonů | 3 × Leadshine DM415S, digitální řízení krokových motorů |
| Přenos pohybu | Modulární řemenový pohon |
| Stůl | Ozubené řezací lišty, podsvícení, zásuvka na odpad |
| Rám | Hliníková slitina, uzavřený kryt |
| Regulátor plynu | SMC ITV1060-312L, proporcionální elektropneumatický |
| Plyny | Kyslík, dusík nebo připravený vzduch |
| Přípojky | Samostatné O₂; společné N₂ / vzduch |
| Doporučené tlaky | O₂: 0,6–0,8 MPa; N₂ / vzduch: 1,3–1,6 MPa |
| Přesnost polohování | 0,05 mm/m |
| Opakovatelnost | ±0,05 mm/m |
| Zrychlení | 0,3–0,5 G |
| Formáty | DXF, CHF, NC, TXT, CNC, G, PLTI, SVG |
| Data | USB / WLAN |
| Napájení | AC 220 V ±10%, 50/60 Hz, 1 fáze |
| Celkový příkon | Přibližně 4 kW |
| Rozměry stroje | 900 × 590 × 560 mm |
| Hmotnost netto | Přibližně 70 kg |
| Rozměry balení | 1030 × 730 × 740 mm |
| Hmotnost brutto | Přibližně 117 kg |
| Prostředí | 15–30°C, vlhkost 40–80%, bez kondenzace |
Startovní sada ZX-3030FL
- Laserový řezací stroj FIBER ZX-3030FL 800 W
- Vzduchem chlazený zdroj JPT a hlava Au3Tech A50M osazené ve stroji
- Sada ochranných čoček
- Mosazné řezací trysky
- Keramické držáky
- Dálkový ovladač s kabelem
- USB paměť se softwarem a soubory stroje
- Anténa WLAN
- Sada imbusových klíčů
- Flexibilní odsávací hadice s objímkou
- Klíčový spínač s klíči
- Sada vzorků řezání
- Návod k obsluze
Otázky před nákupem
Jak velké návrhy lze realizovat?
300 × 280 mm.
Jaký laserový zdroj je ve stroji?
JPT YDFLC-800-L-A-S-05, chlazený vzduchem.
Jaké řízení je součástí vybavení?
Au3Tech MCC200 + NexCut X1.
Co získám spolu se strojem?
Laserový řezací stroj FIBER ZX-3030FL 800 W; Vzduchem chlazený zdroj JPT a hlava Au3Tech A50M osazené ve stroji; Sada ochranných čoček; Mosazné řezací trysky; Keramické držáky; Dálkový ovladač s kabelem; USB paměť se softwarem a soubory stroje; Anténa WLAN; Sada imbusových klíčů; Flexibilní odsávací hadice s objímkou; Klíčový spínač s klíči; Sada vzorků řezání; Návod k obsluze.
Vyberte řešení pro svou dílnu
Rozšiřte možnosti své dílny s CNCWorld. Kontakt při výběru zařízení a dostupný servis i podpora pomohou zvolit konfiguraci pro vaše projekty. Ozvěte se nám a proberte stroj pro svou firmu.
