CNC frézka Atomstack C4 Pro + příslušenství
Dostupnost: K dispozici
Odesíláme během:: 48 hodin
Přepravní náklady: od 0.00 Kč
Katalogové číslo: 10457
Kód výrobce: C4-Pro
Skladové zásoby:
Kod EAN: 5907052594813
Stav produktu: Nový
- Popis produktu
- Recenze produktu (0)

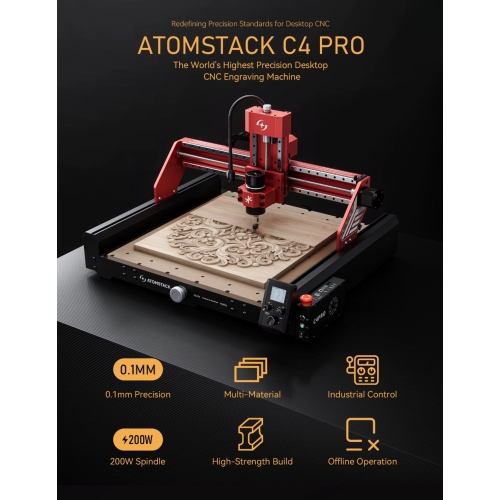

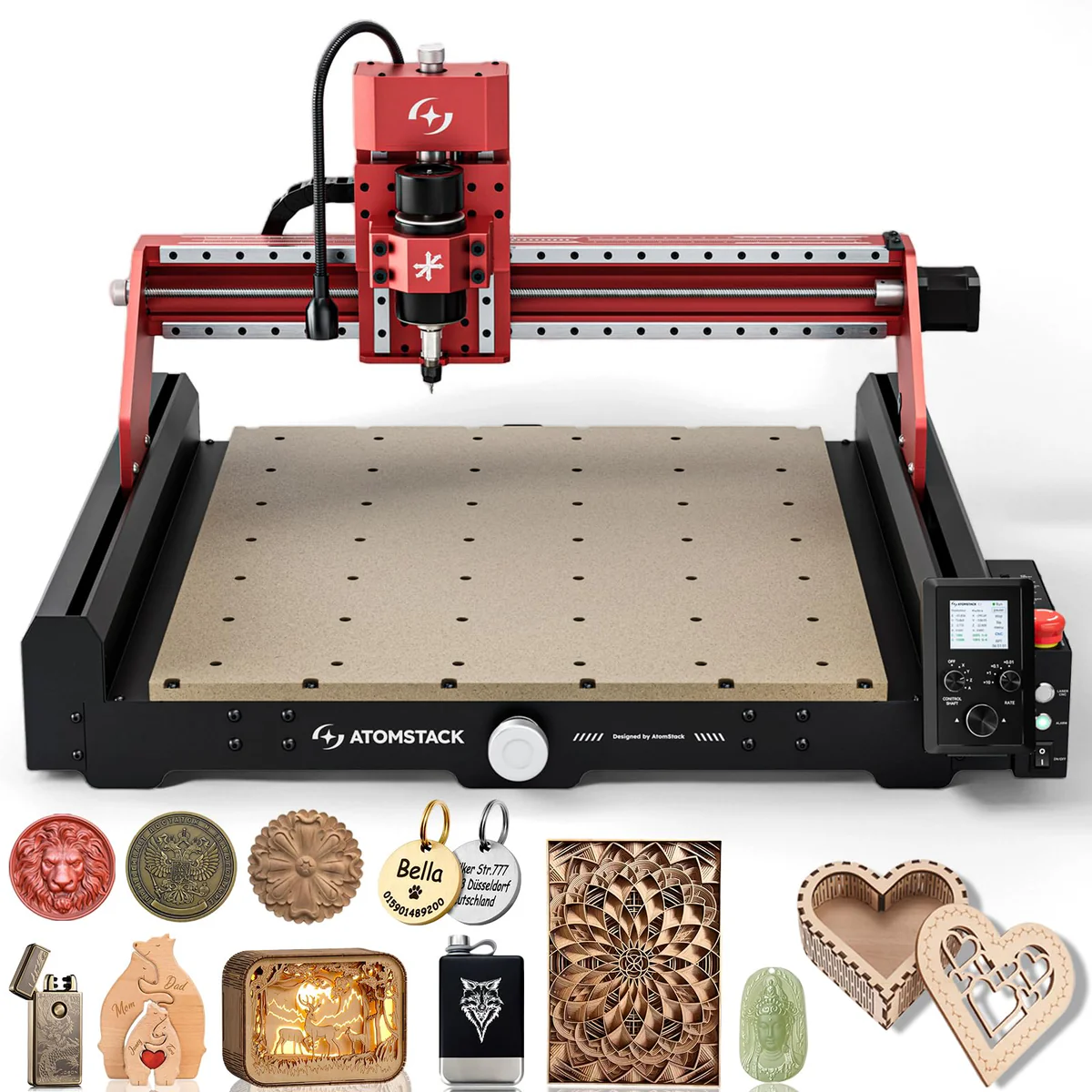

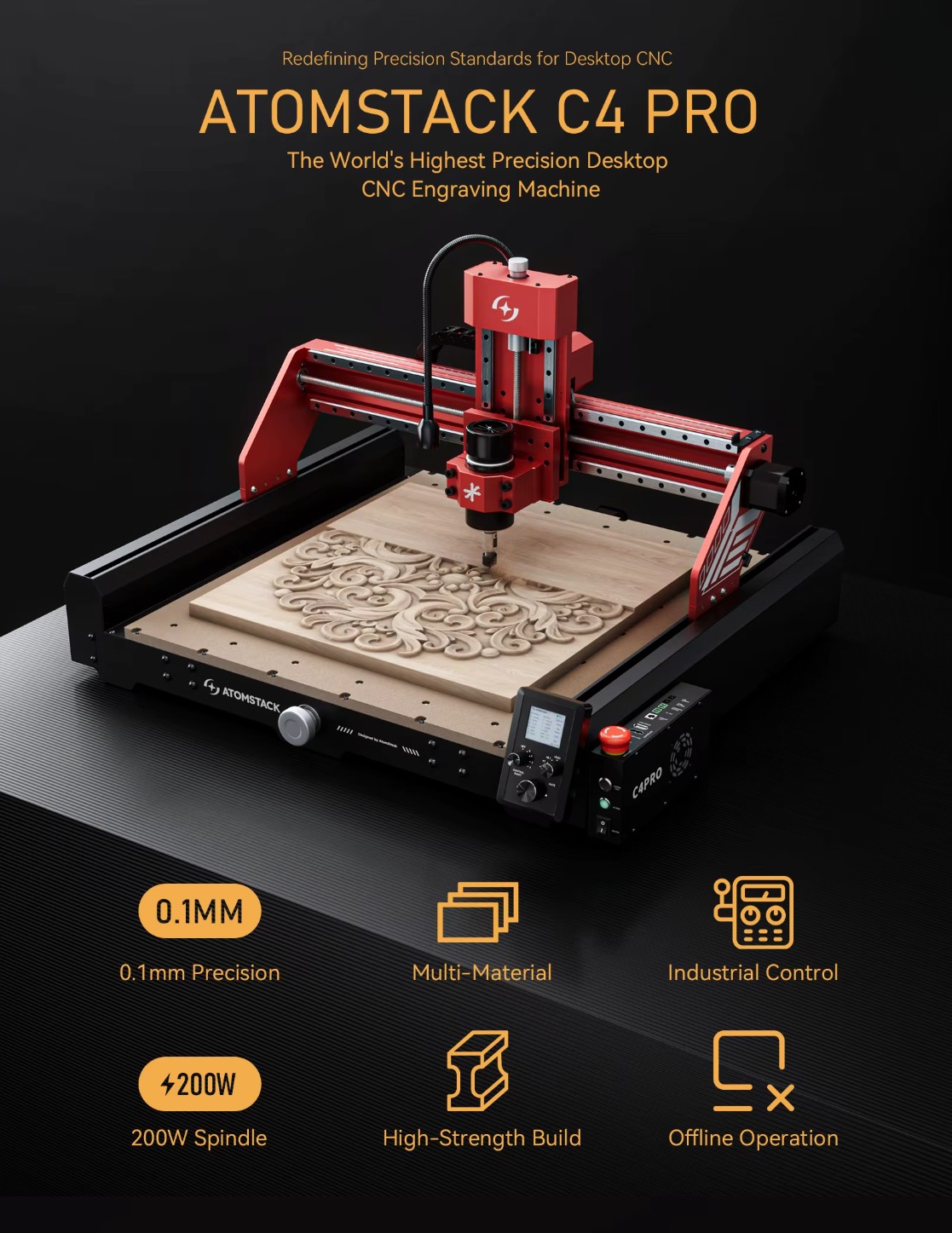

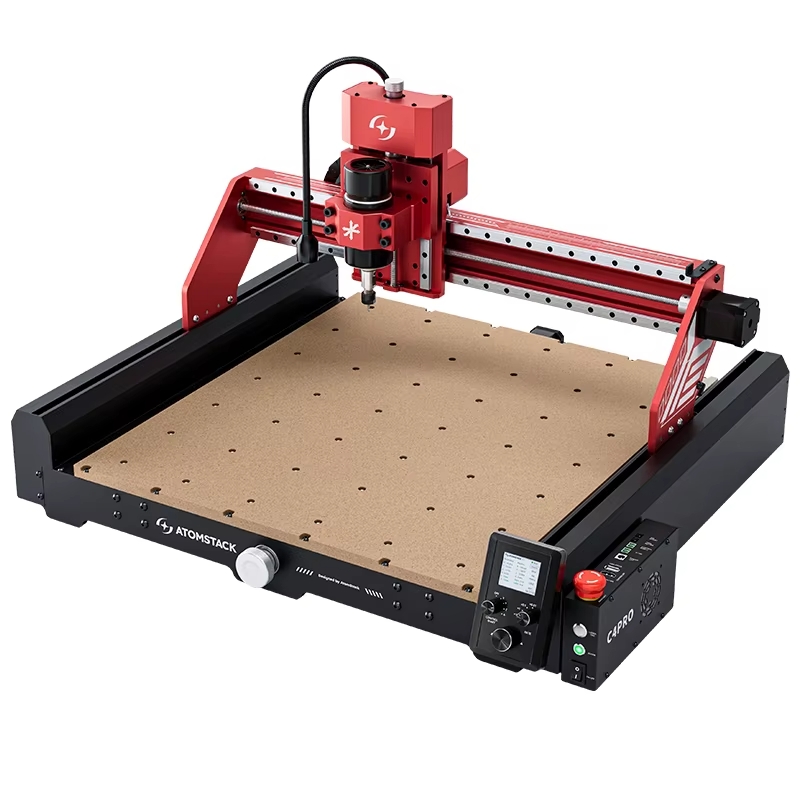

CNC frézka Atomstack C4 PRO — 200 W, doporučený pracovní prostor 400 × 400 × 90 mm
Lineární vedení, šrouby s dvojitou maticí, nástrojová sonda a offline řídicí jednotka.
Proměňte návrh v hotový díl
Frézujte kontury a kapsy, gravírujte vlastní vzory. CNC pracoviště nabízí prostor pro tvorbu dekorací, prototypů i technických dílů z materiálů určených pro daný stroj.
Atomstack C4 PRO je CNC frézka s vřetenem 200 W, doporučenou pracovní plochou 400 × 400 mm a rozsahem Z 90 mm. Konstrukce je určena k přesnému vedení nástroje při tvorbě drobných dílů a projektů. Vřeteno dosahuje až 12 000 ot./min. Osy X/Z využívají vedení MGH12 a šrouby T8 s dvojitou maticí, osa Y pak vedení 16 mm a šroub T12. Vlastní offline řídicí jednotka s otočným ovladačem umožňuje obsluhu přímo u stroje, sonda pomáhá určit polohu nástroje.
Můžete realizovat individuální projekty a opakovat připravené dráhy při dalších zakázkách. Vlastní frézka rozšíří možnosti vaší dílny o mechanické obrábění a personalizaci.
Frézování a gravírování na C4 PRO
Hlavní výhody
Frézování a gravírování podle vlastního návrhu
Dodávaná konfigurace má vřeteno 200 W. Od reklamních prvků a dekorací můžete přejít k prototypům i dílům na zakázku.
Vedení nástroje po kontuře
Osy X a Z mají lineární vedení MGH12 a šrouby T8, osa Y je vybavena vedením 16 mm a šroubem T12. Vlastní CNC pracoviště umožňuje vytvářet další verze dílu a opakovat připravené dráhy.
Obsluha přímo u frézky
Vlastní offline řídicí jednotka s otočným ovladačem umožňuje sledovat a korigovat polohu i kontrolovat stav vřetena přímo u zařízení. Pohodlí při dalších projektech a práci na drobných dílech v dílně.
Centrování a kontrola pracovního prostoru
Čtyřbodové centrování pomáhá po kalibraci určit střed kruhového předmětu. Další možnosti řízení využijete při práci s díly různých tvarů.
Dílna s možností rozšíření
Řízení umožňuje souběžnou práci XYZ a čtvrté osy. Základní frézka je pracovištěm XYZ, další konfiguraci můžete přizpůsobit rozvoji svých projektů.
Formát pro vlastní projekty
Rozsah XY činí 420 × 420 mm, doporučená pracovní plocha pak 400 × 400 mm. Můžete realizovat individuální projekty, prototypy i malé série.
Nástroj, kontury a příprava dílu

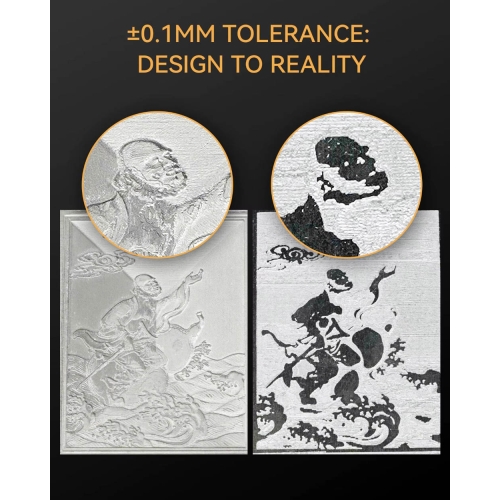

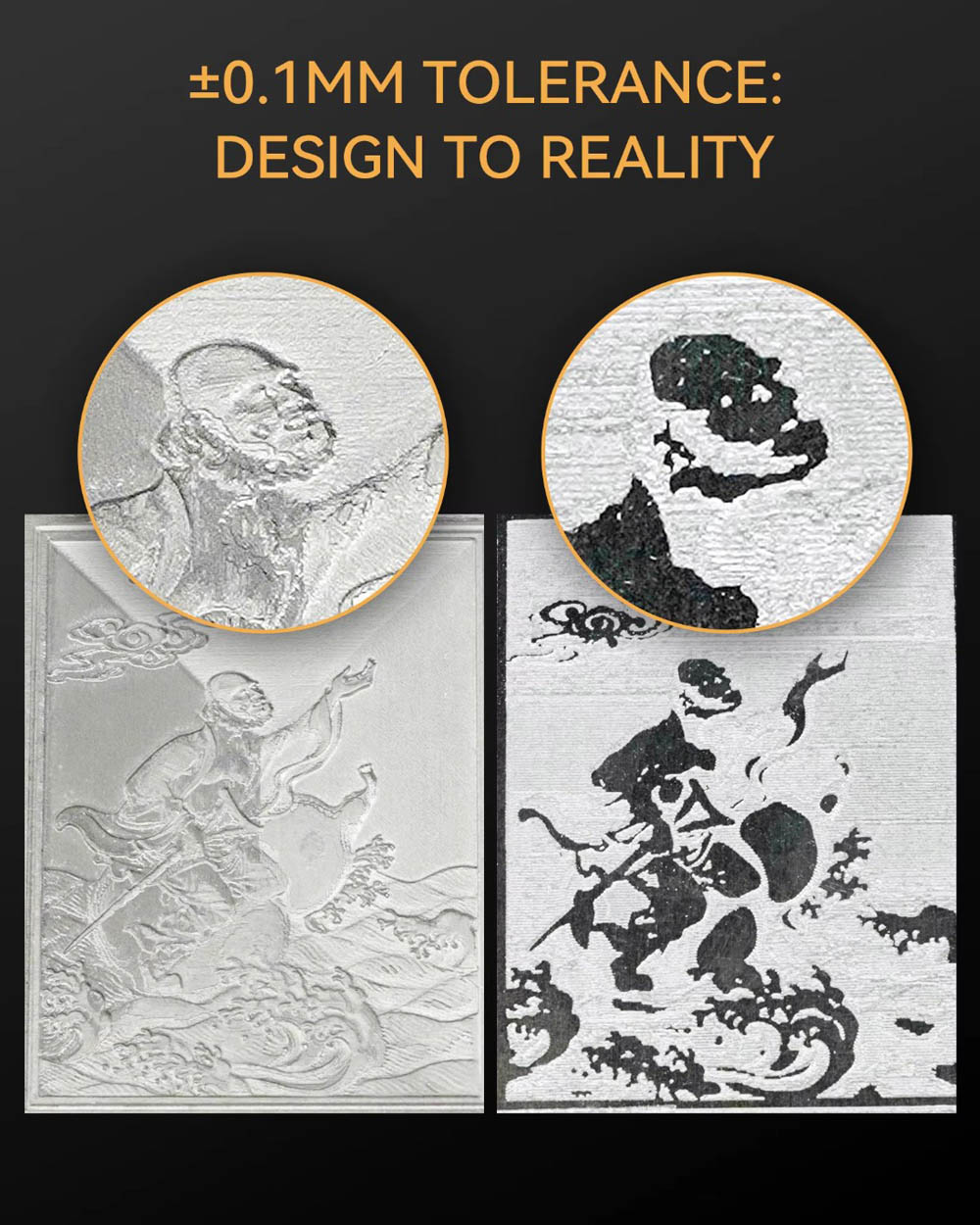

Reliéf a hotové ukázky obrábění
Centrování a gravírování kruhového dílu
Dekorativní reliéf ve dřevě
Nápady na využití
Dekorace a gravírování
Nápisy, ornamenty, reliéfy a individuální projekty.
Prototypy
Modely a díly pro ověření geometrie vlastního návrhu.
Díly a malé série
Kontury, kapsy a díly vytvořené podle připraveného G-kódu.

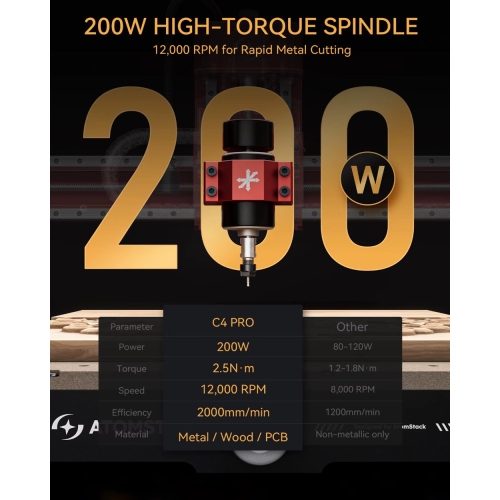

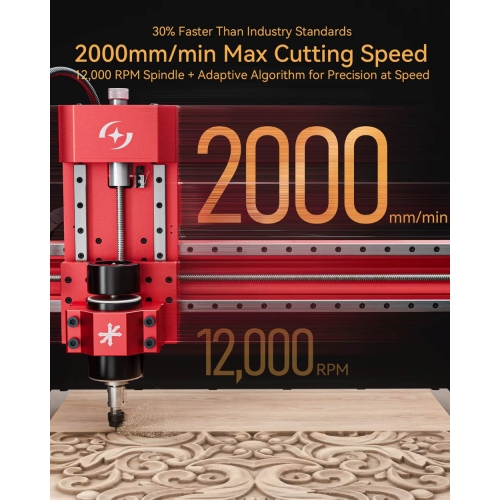

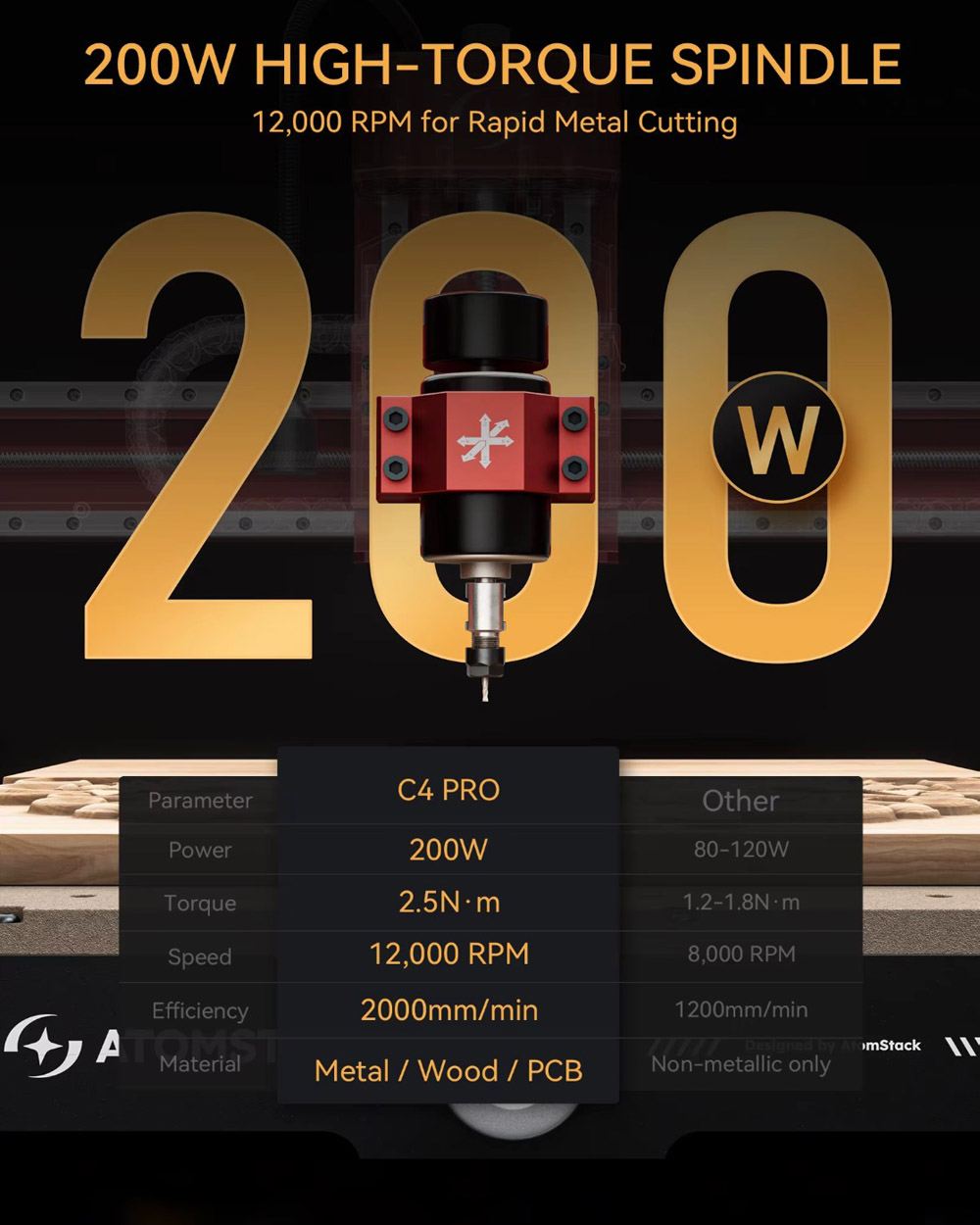

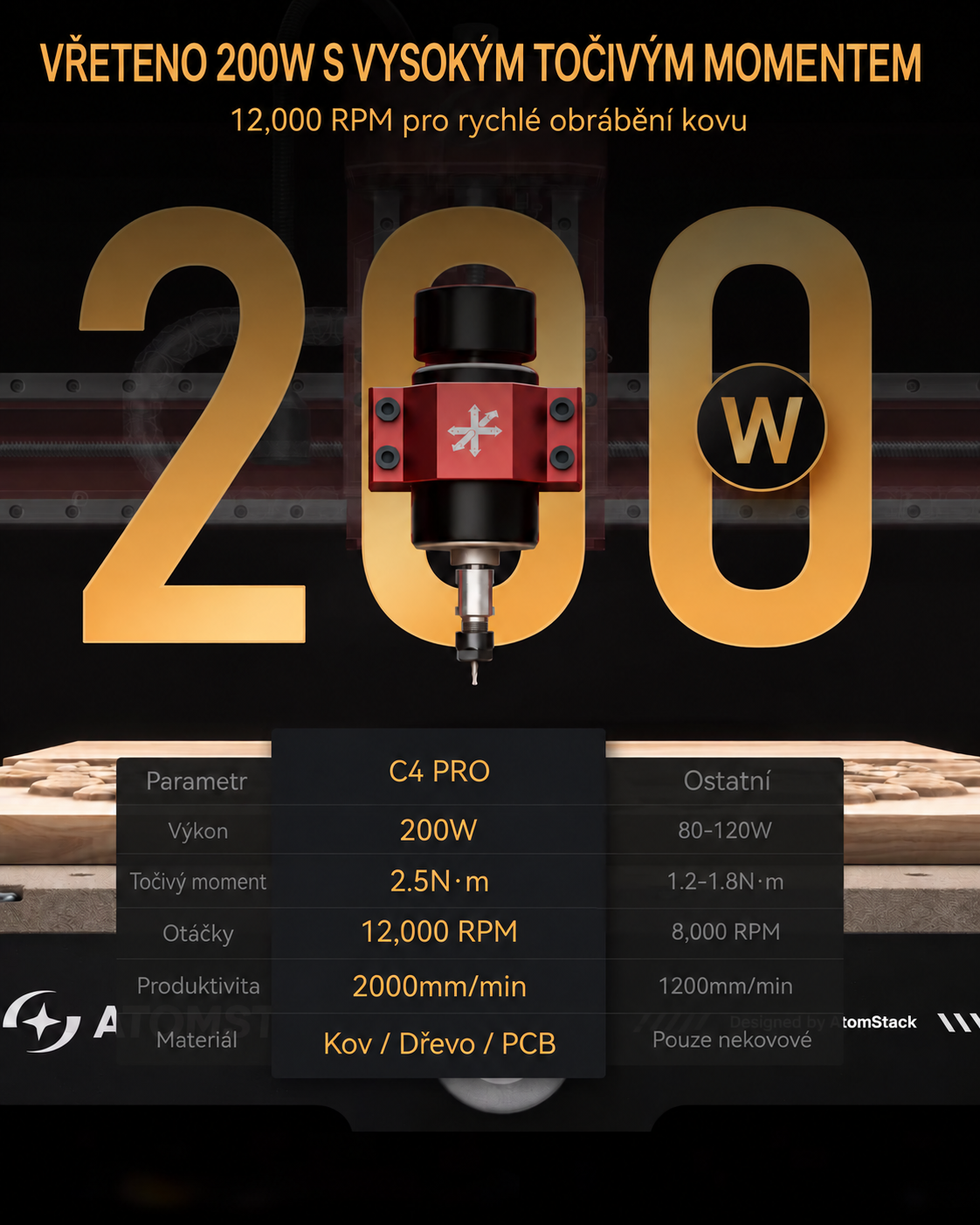

Vřeteno a nástroj
200 W a až 12 000 ot./min
Dodávaná konfigurace má vřeteno 200 W. Regulace otáček nabízí kontrolu nad prací nástroje. Stroj vede frézu po připravených drahách a vytváří kontury, kapsy i gravírování.
Od reklamních prvků a dekorací můžete přejít k prototypům i dílům na zakázku.

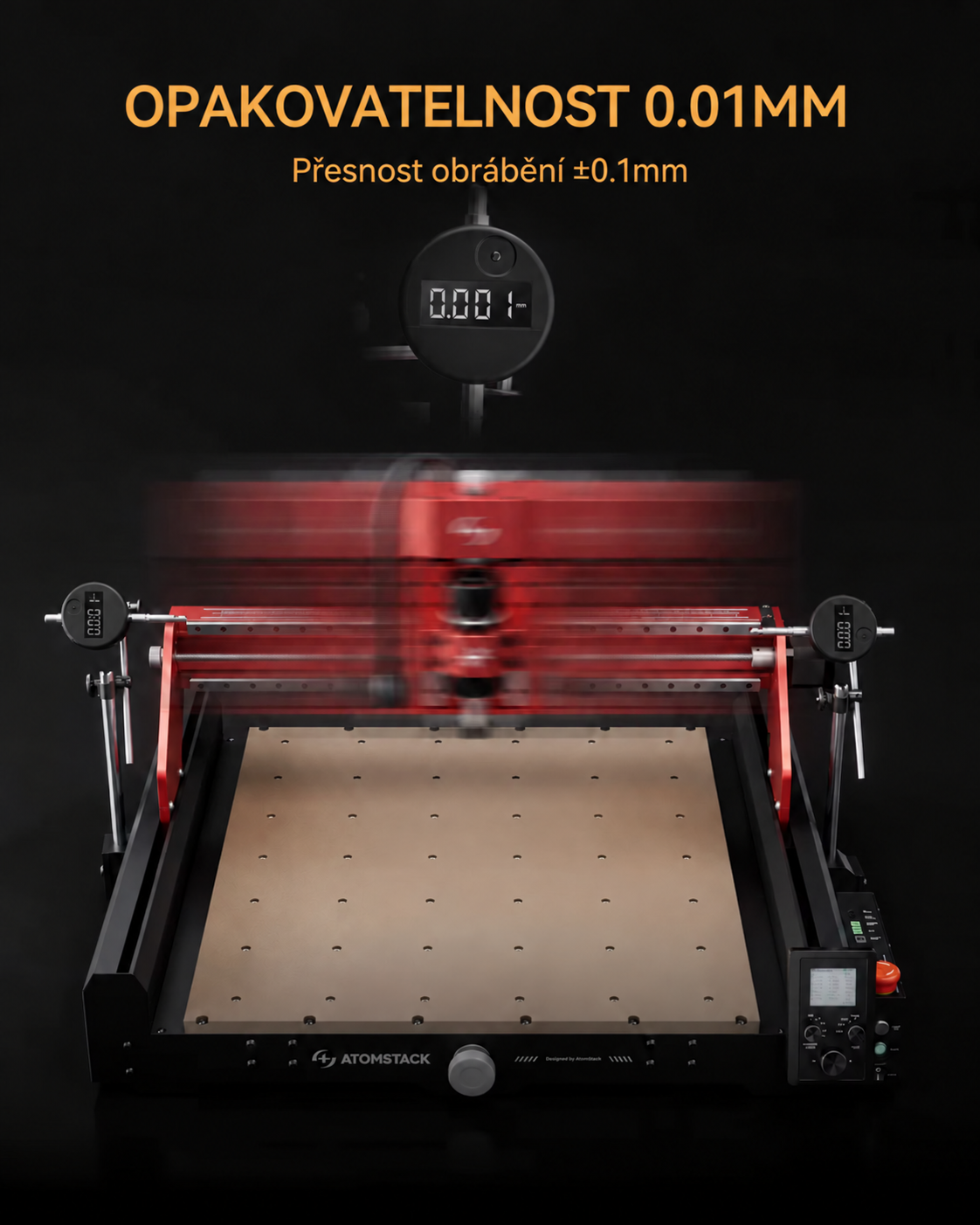

Mechanika
MGH12 a šrouby T8/T12 s dvojitou maticí
Osy X a Z mají lineární vedení MGH12 a šrouby T8, osa Y je vybavena vedením 16 mm a šroubem T12. Dvojité matice jsou součástí konstrukce pohybu. Rám, šrouby a vedení spolupracují při pohybu os a tvoří základ frézování podle návrhu.
Vlastní CNC pracoviště umožňuje vytvářet další verze dílu a opakovat připravené dráhy.

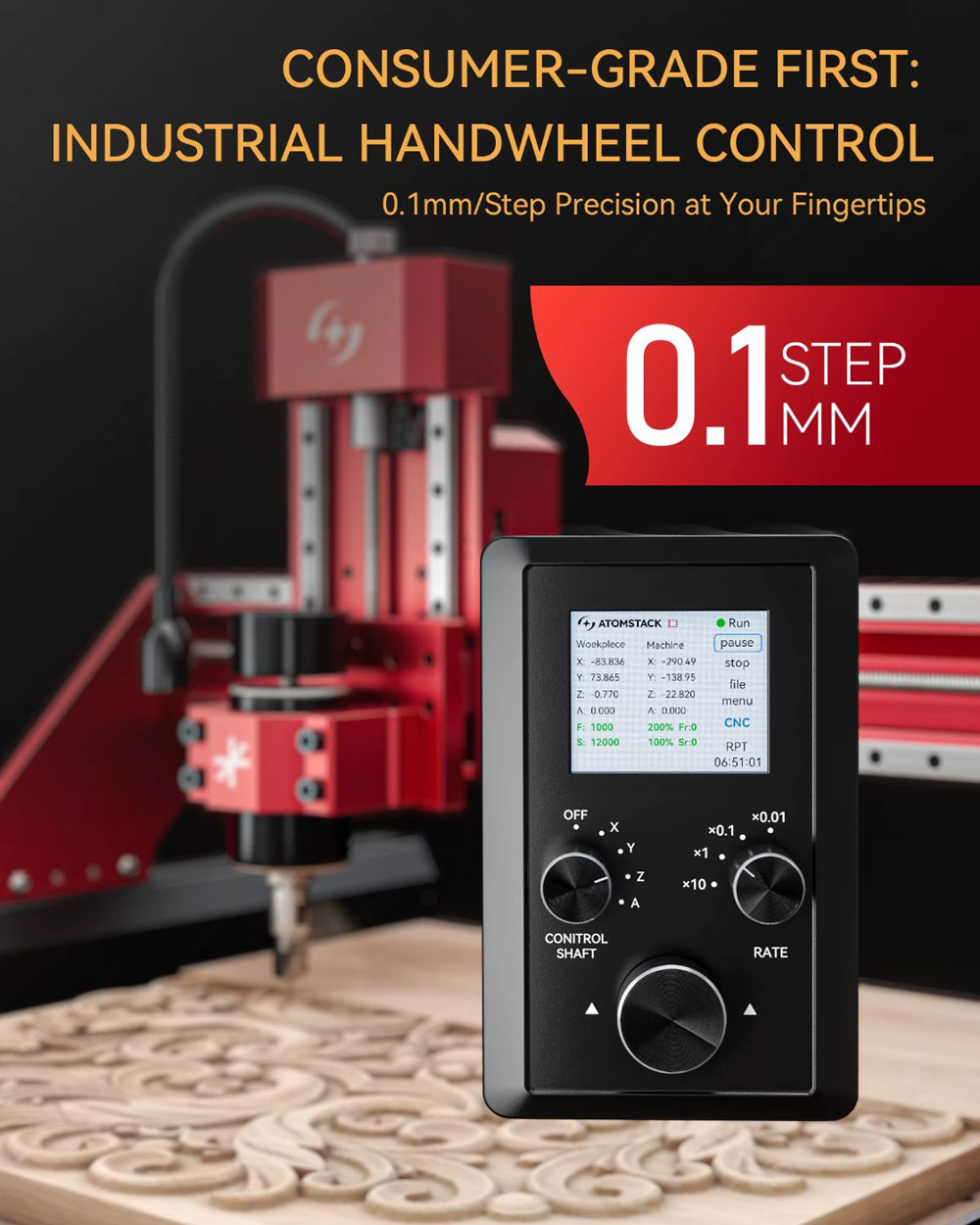

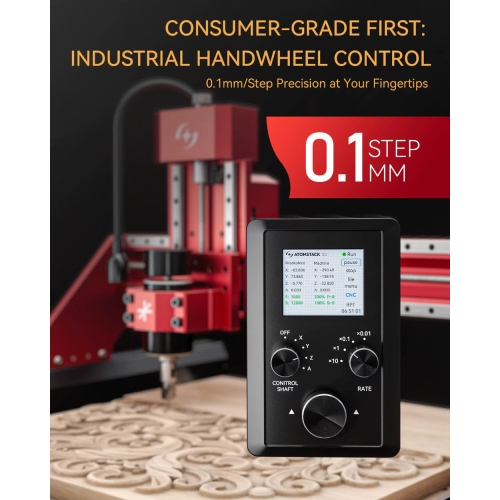

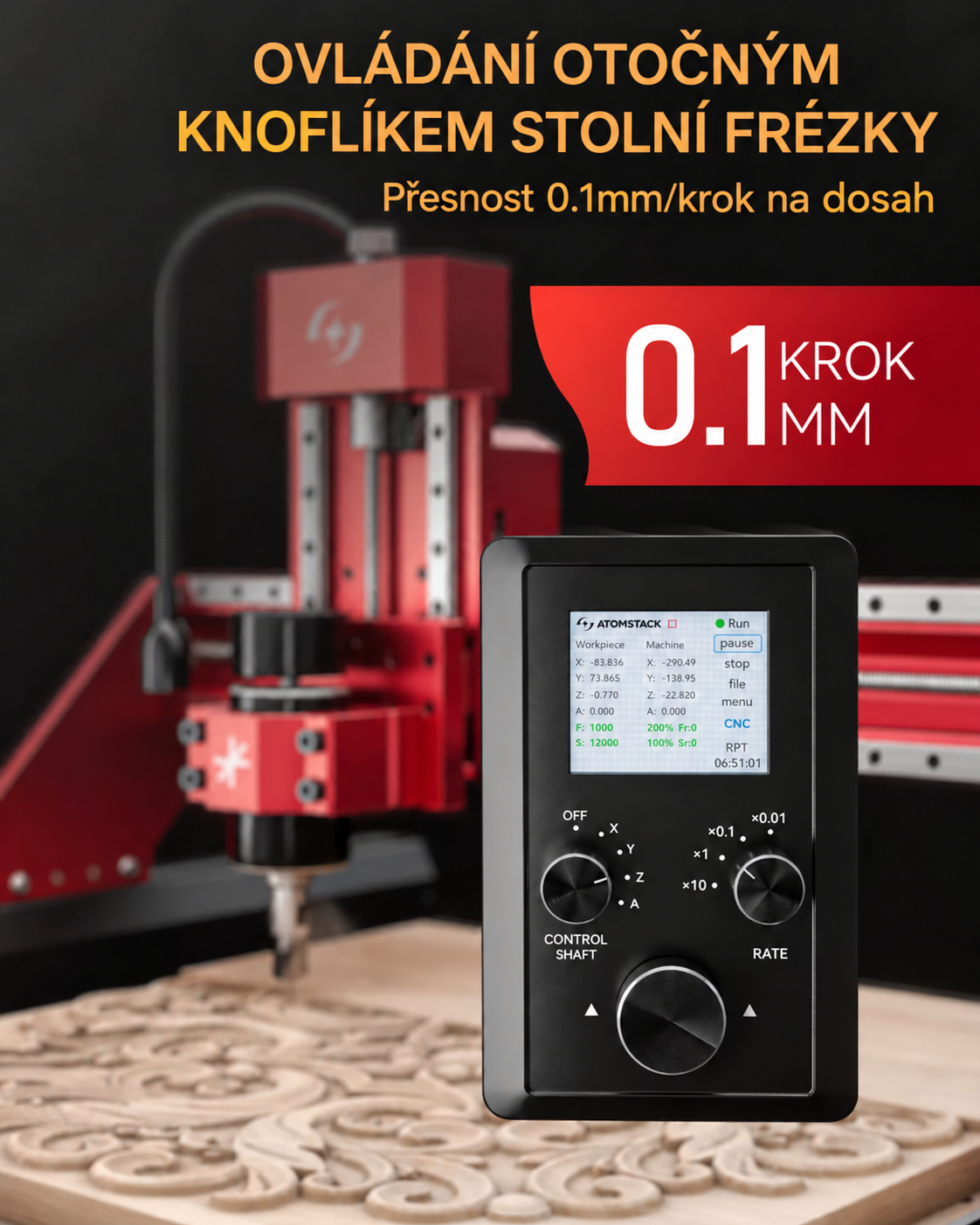

Offline řídicí jednotka
Poloha a ovládání úlohy přímo u stroje

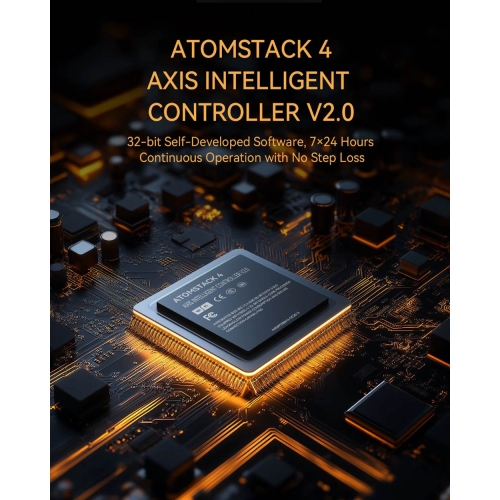

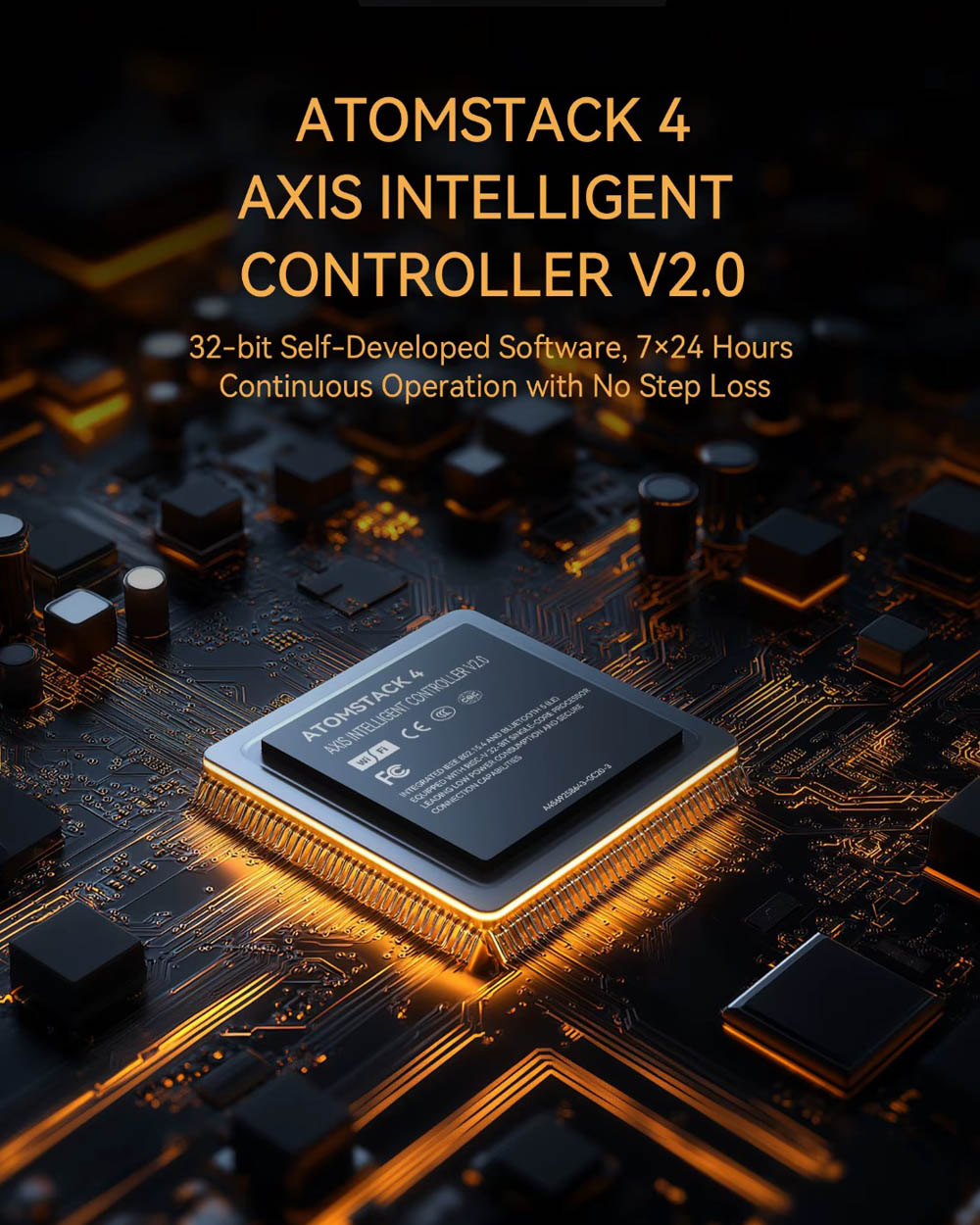

Vlastní offline řídicí jednotka s otočným ovladačem umožňuje sledovat a korigovat polohu i kontrolovat stav vřetena přímo u zařízení. 32bitová základní deska a izolace systému jsou součástí řízení. Offline řídicí jednotka nabízí přístup k poloze i ovládání úlohy přímo u stroje. Otočný ovladač usnadňuje řízení pohybu.
Pohodlí při dalších projektech a práci na drobných dílech v dílně.

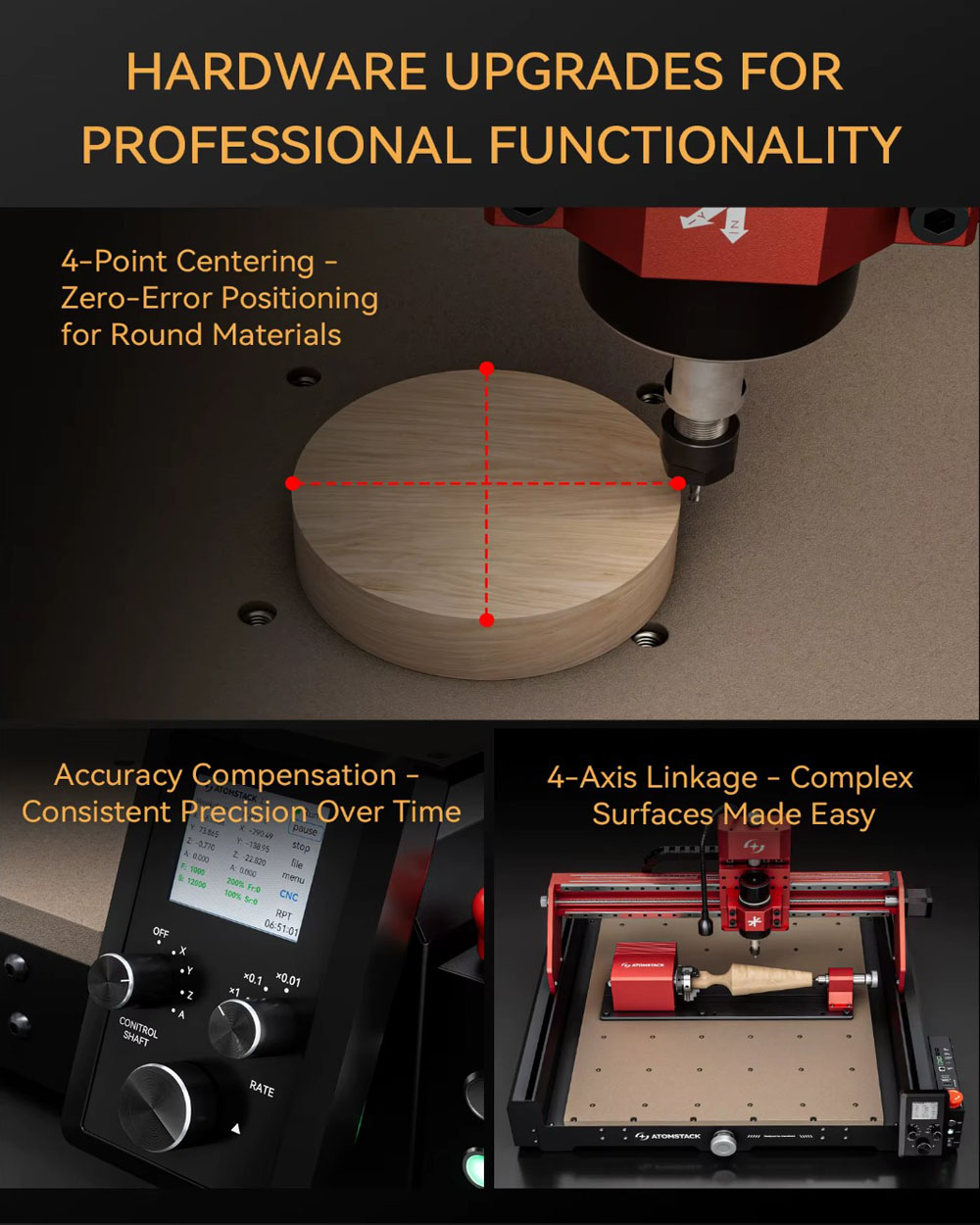

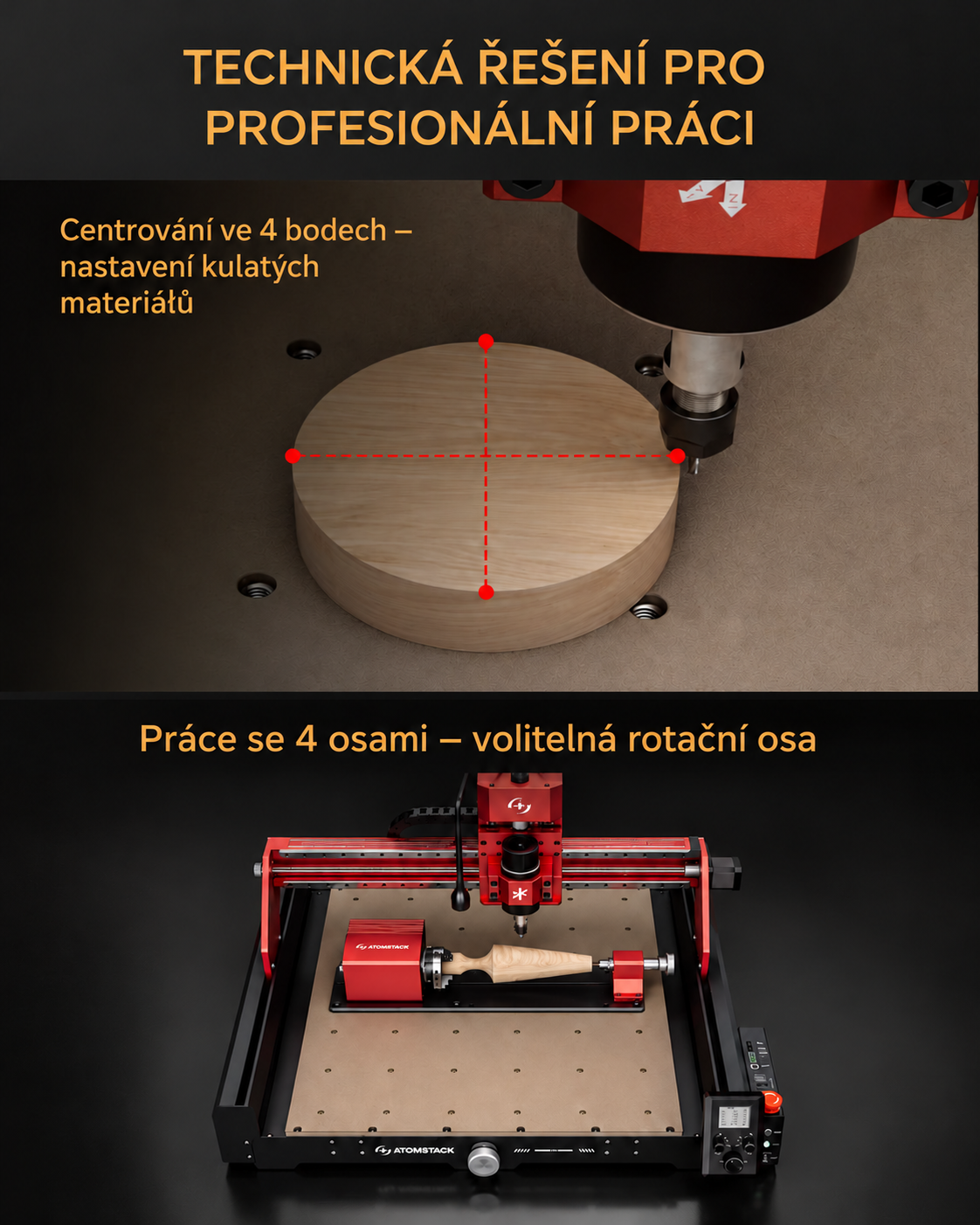

Funkce nastavení
Čtyřbodové centrování, kompenzace a limit

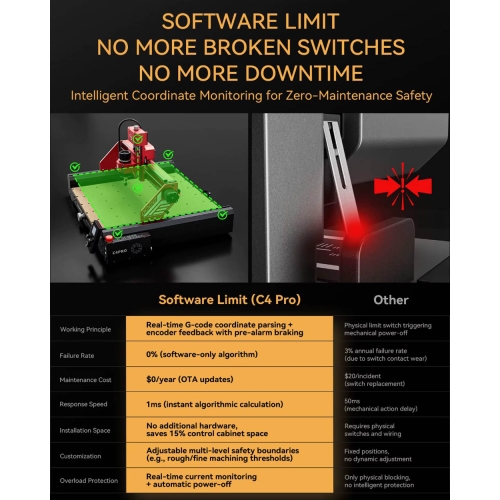

Čtyřbodové centrování pomáhá po kalibraci určit střed kruhového předmětu. Kompenzace umožňuje korigovat parametry pohybového systému. Čtyřbodové centrování, kompenzace a softwarový limit pracovního prostoru podporují obsluhu projektu. Tyto funkce usnadňují nastavení polohy obrábění vůči předmětu.
Další možnosti řízení využijete při práci s díly různých tvarů.
Čtvrtá osa a rozhraní
Rozšíření podle zvolené konfigurace
Řízení umožňuje souběžnou práci XYZ a čtvrté osy. Řízení čtyř os otevírá možnost přidat rotační nástavec. Volitelné rozšíření přináší projekty s obráběním kolem předmětu.
Základní frézka je pracovištěm XYZ, další konfiguraci můžete přizpůsobit rozvoji svých projektů.

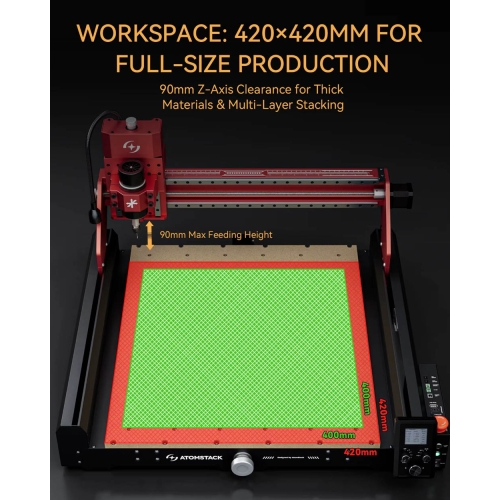

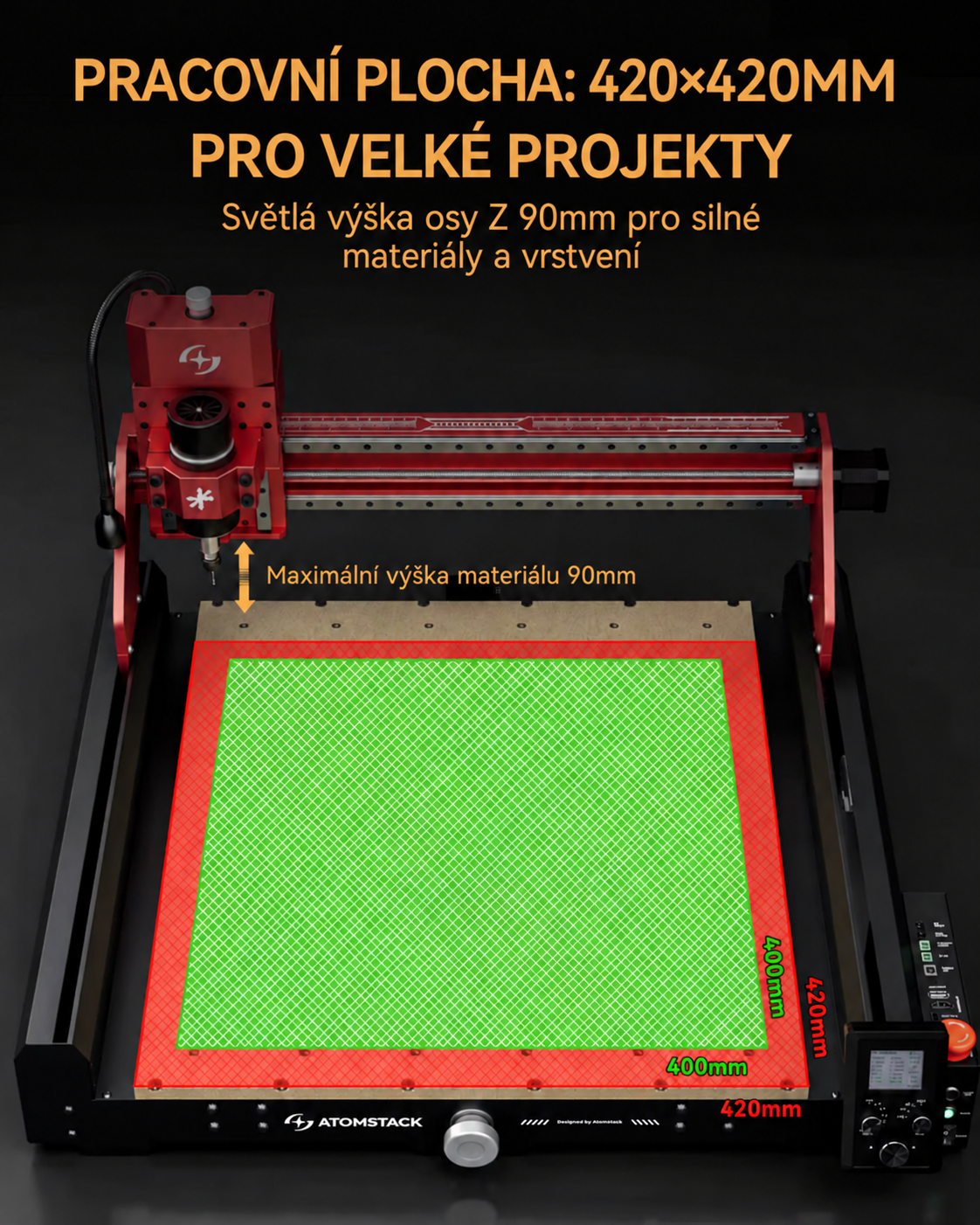

Pracovní prostor a pracoviště
Doporučená plocha 400 × 400 mm a rozsah Z 90 mm
Rozsah XY činí 420 × 420 mm, doporučená pracovní plocha pak 400 × 400 mm. Rozsah Z je 90 mm. Dostupný prostor nabízí místo pro dekorace, gravírování i drobné díly. Kompaktní konstrukce usnadňuje uspořádání dílny.
Můžete realizovat individuální projekty, prototypy i malé série.

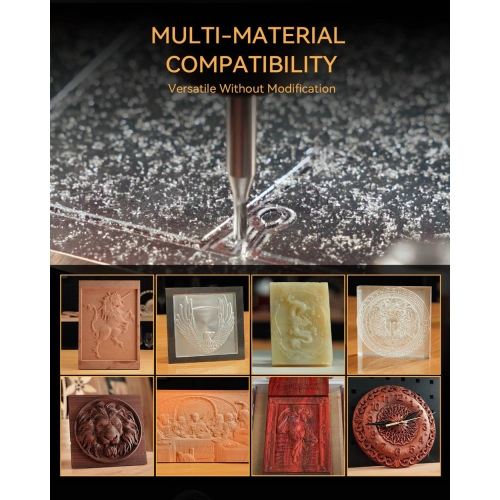

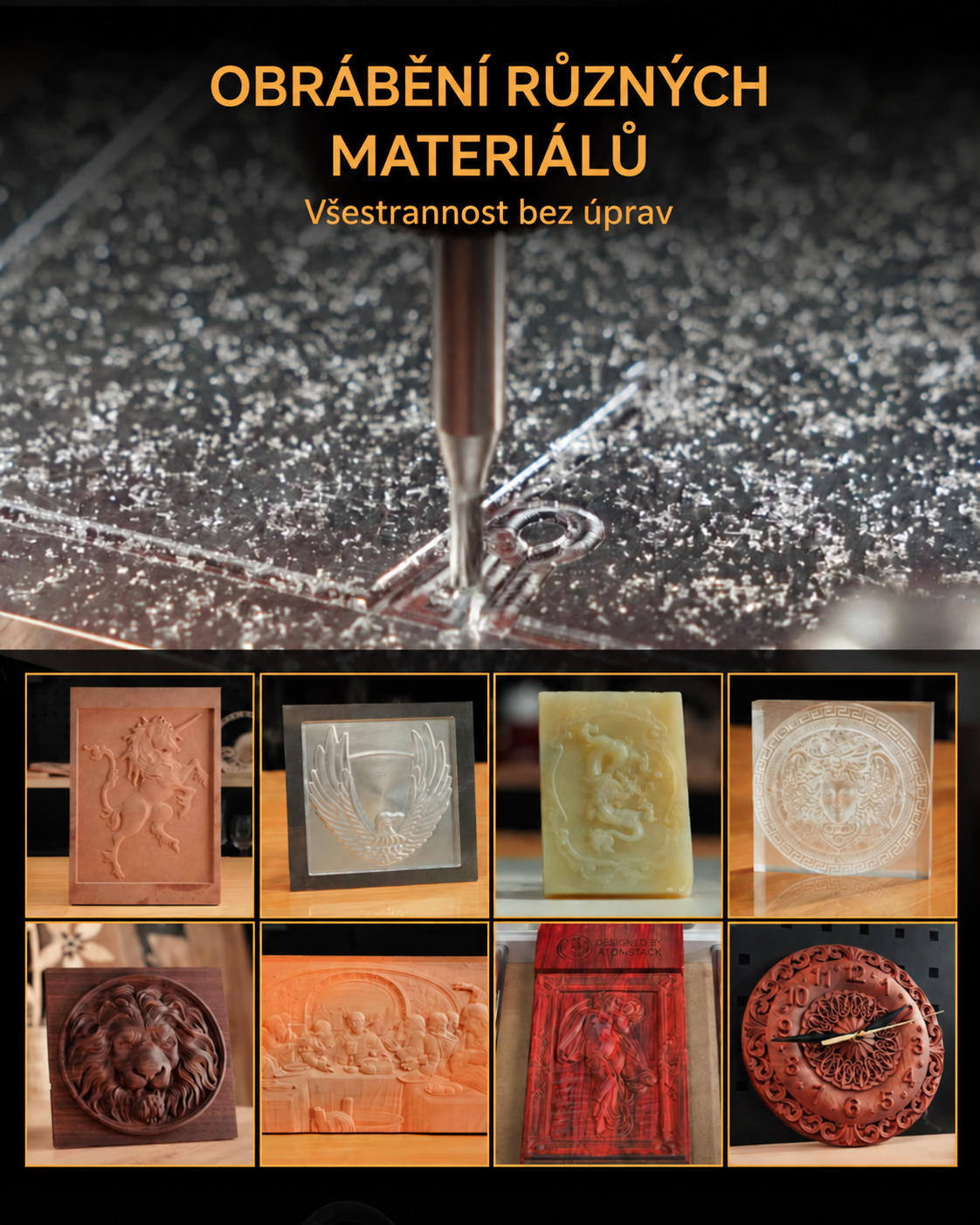

Materiály pro vaše projekty
Dřevo a plasty
- Dřevo, akryl, plast, PVC a POM.
PCB
- Tvorba mechanických drah a otvorů s kontrolou hloubky a odváděním prachu.
Vybrané kovy

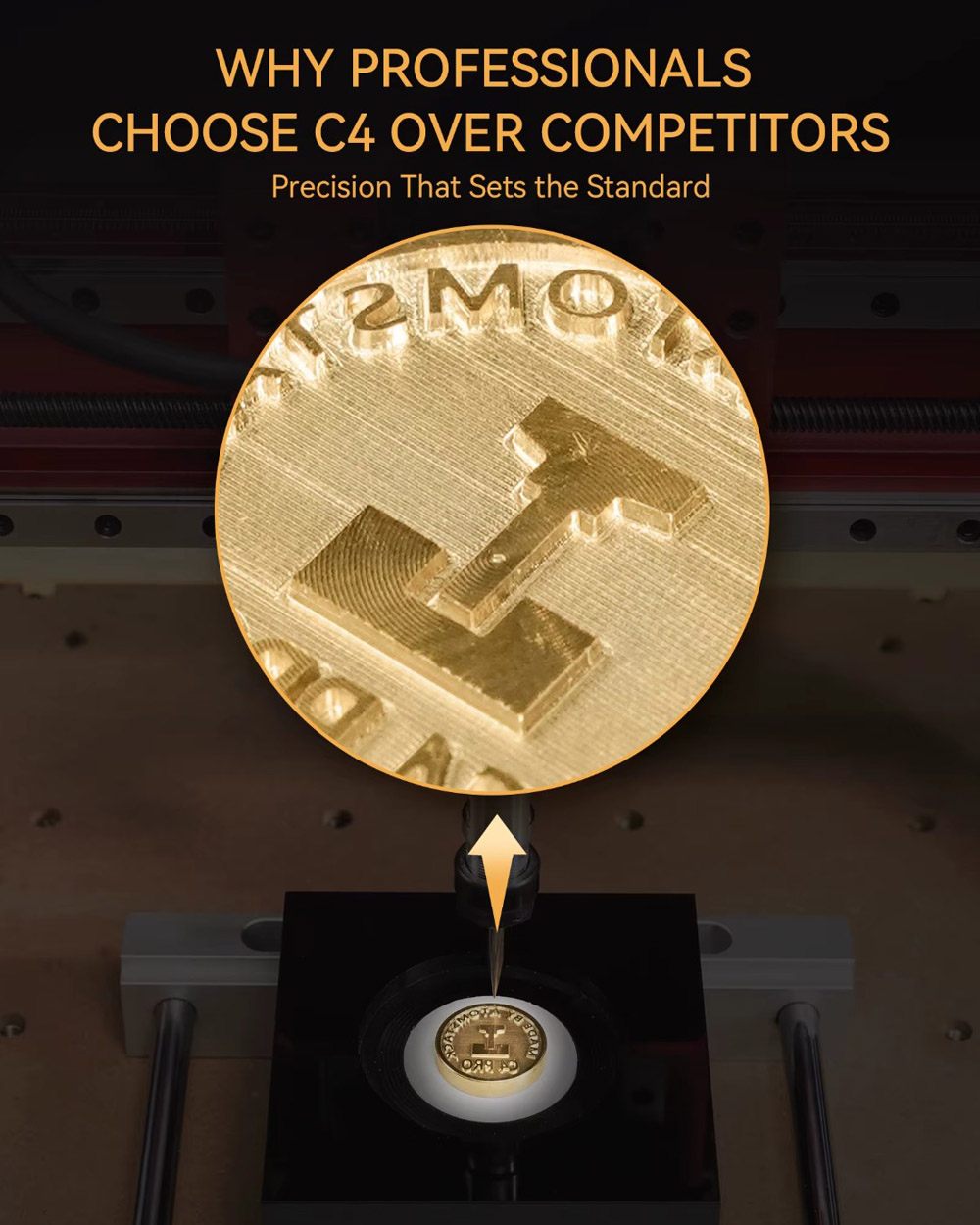

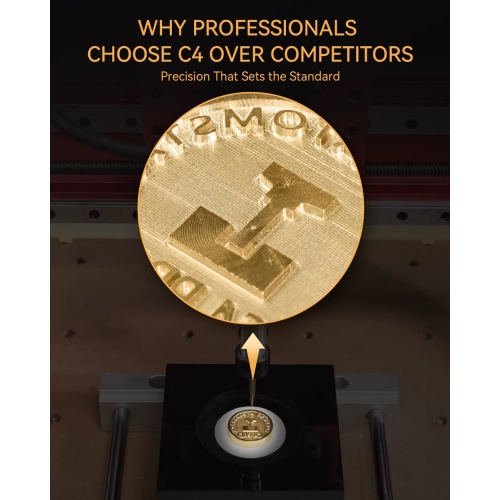

- Hliník a mosaz, včetně gravírování razítek — při operacích odpovídajících výkonu, fréze a upnutí.
Ukázky výrobků
Software a ovládání
Candle, UGS, ioSender a příprava kódu
Konfigurace řízení: počítačový software / offline řídicí jednotka. Řízení propojuje připravený projekt s obsluhou zařízení a parametry úlohy.
Vlastní soubory umožňují realizovat individuální projekty, připravovat další verze dílu a vracet se ke zvolené geometrii při následujících zakázkách.
Co získáte při každodenní práci
Proměňte návrh v hotový díl
- Dekorace a gravírování — Nápisy, ornamenty, reliéfy a individuální projekty.
- Prototypy — Modely a díly pro ověření geometrie vlastního návrhu.
- Díly a malé série — Kontury, kapsy a díly vytvořené podle připraveného G-kódu.
- Vlastní projekty — Volnost při realizaci zakázek podle vlastní grafiky nebo geometrie.
- Další zakázky — Možnost rozšířit nabídku o nové produkty a malé série.
Vzory v různých materiálech
Technické údaje
| Parametr | Hodnota |
|---|---|
| Značka/Model | Atomstack C4 PRO |
| Výkon vřetena | 200 W; rozšíření na 500 W volitelné |
| Otáčky vřetena | Až 12 000 ot./min |
| Doporučené pole XY | 400 × 400 mm |
| Uváděná plocha XY | 420 × 420 mm |
| Rozsah Z | 90 mm |

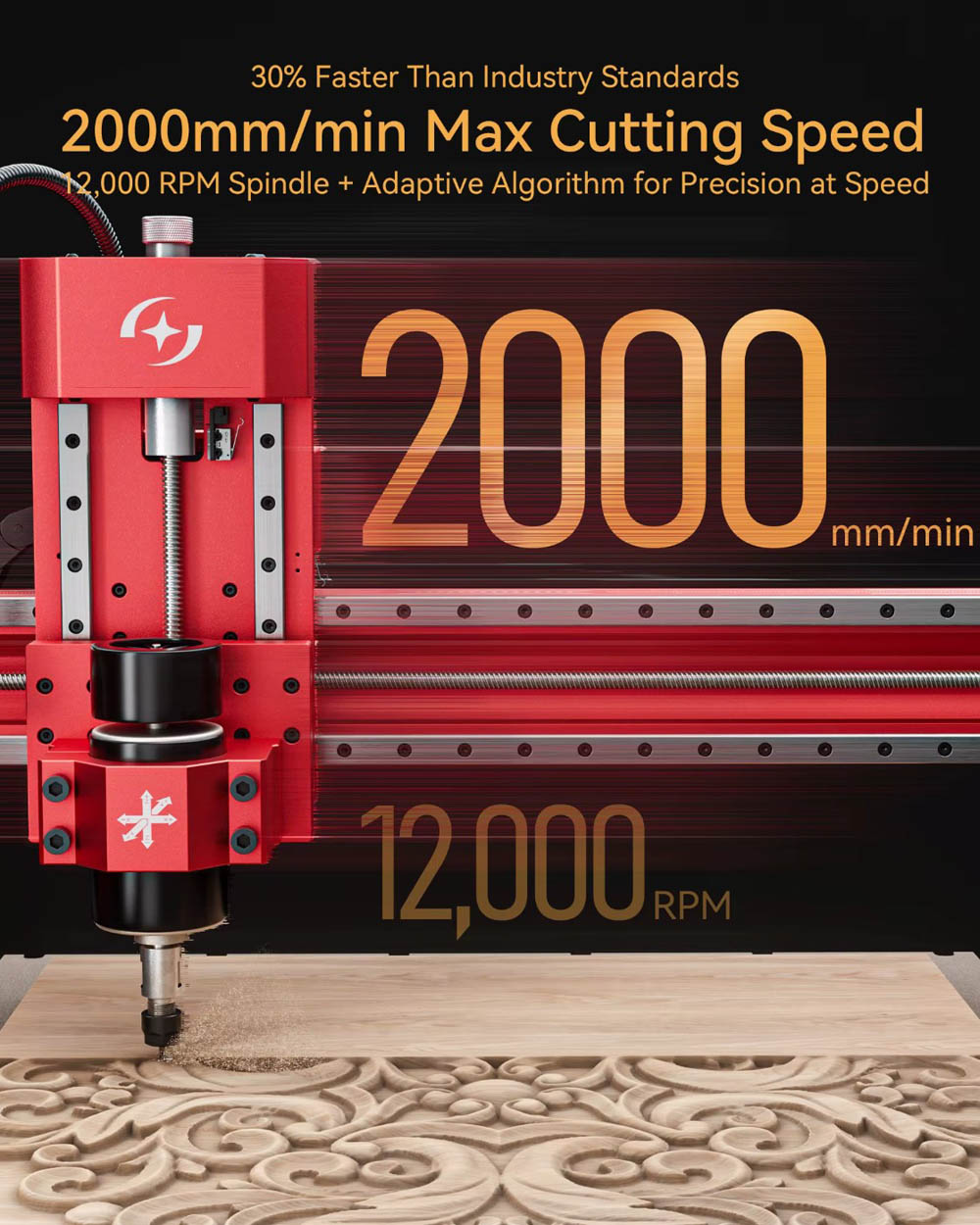

| Maximální posuv pro CNC obrábění | 2000 mm/min |

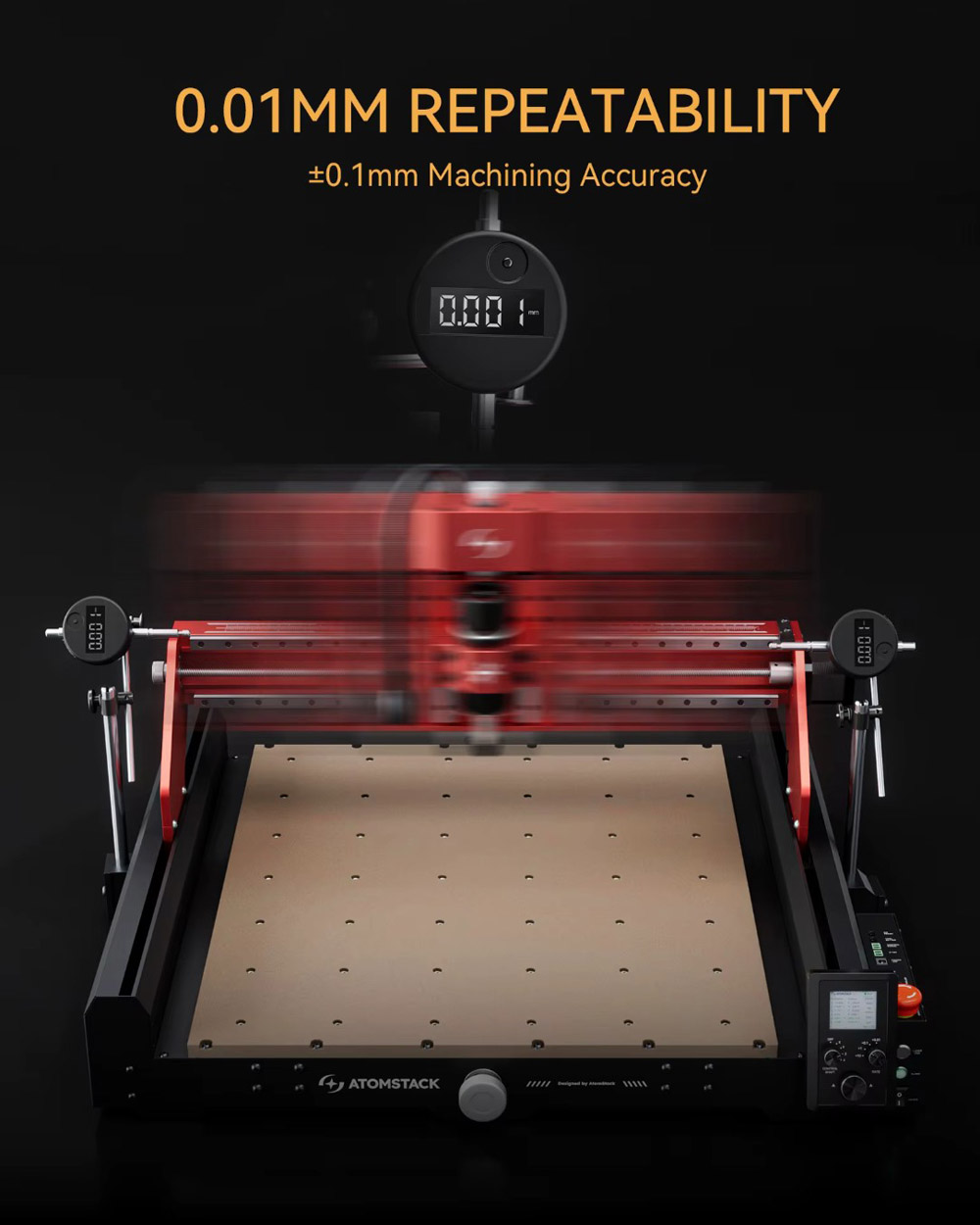

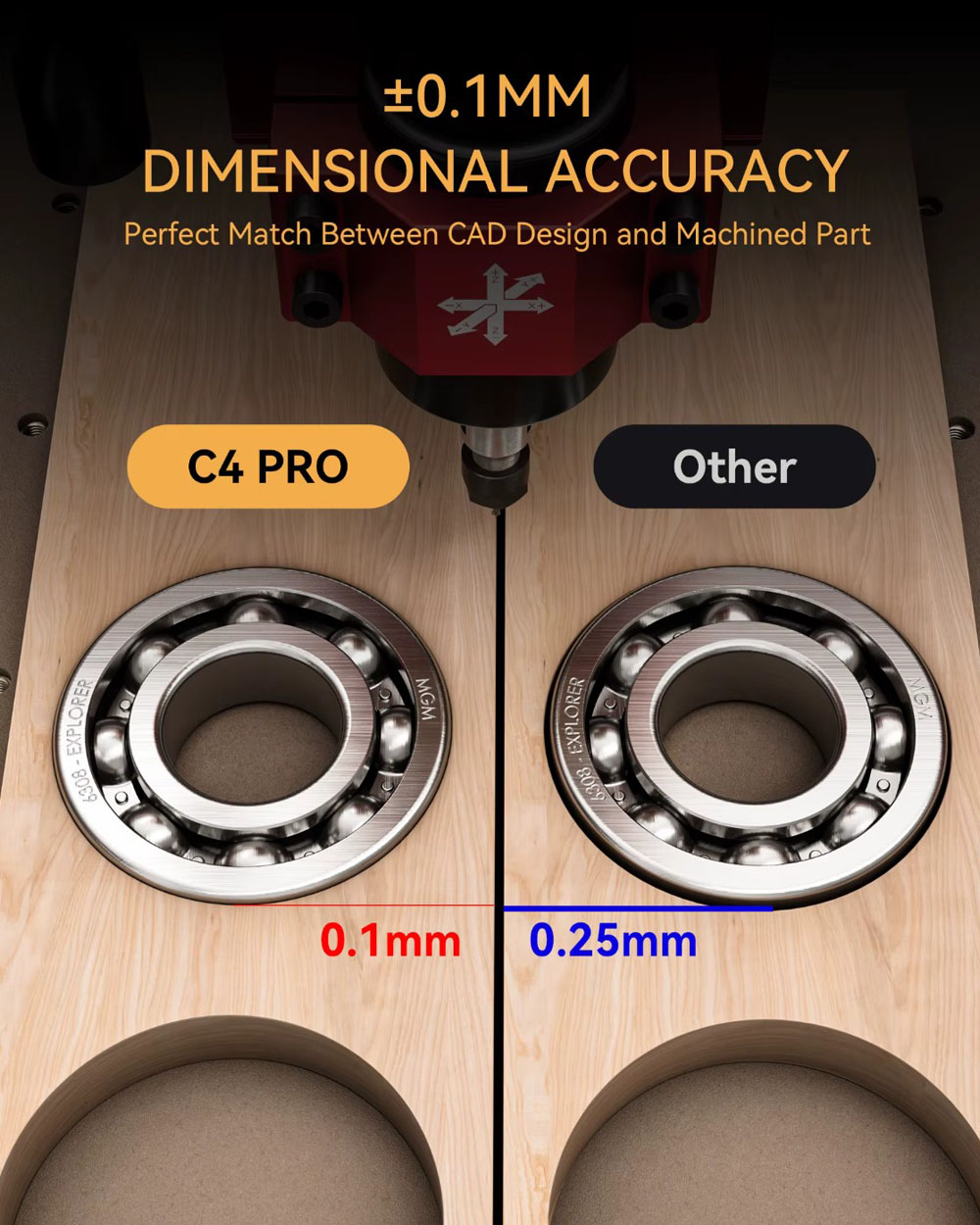

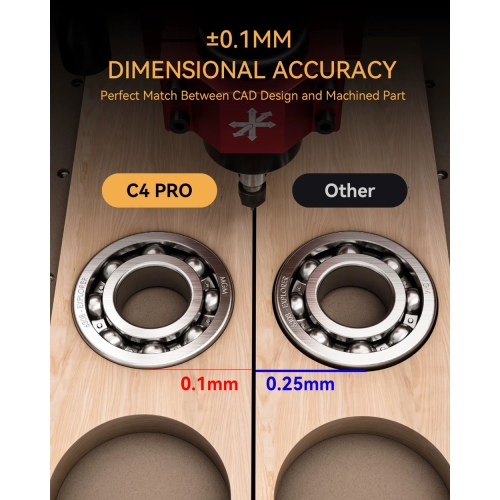

| Polohování | ±0,1 mm |

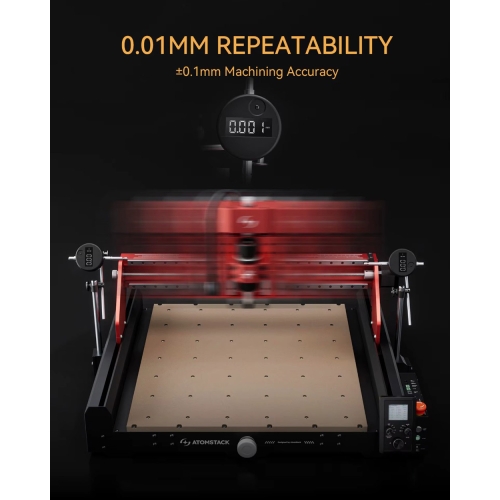

| Opakovatelnost | 0,01 mm |
| Mechanika pohybu | Lineární vedení a šrouby s dvojitou maticí |
| Vedení X/Z | MGH12; šrouby T8 |
| Vedení Y | Lineární osa 16 mm; šroub T12 |
| Rozměry produktu | 631 × 423 mm |
| Limit pracovního prostoru | Softwarový |
| Řízení | Počítačový software / offline řídicí jednotka |
| Nastavení nástroje | Elektrické nebo manuální |
| Čtyřbodové centrování | Podporováno |
| Čtvrtá osa | Volitelný rotační nástavec; 4osé řízení |
Vybavení C4 PRO
- CNC frézka Atomstack C4 PRO s vřetenem 200 W
- Návod k obsluze
- Montážní příslušenství
- Sada fréz
- Sonda osy Z
- Napájecí a propojovací kabel
- Offline řídicí jednotka
Otázky před nákupem
Jaká je pracovní plocha frézky?
400 × 400 mm.
Jaké vřeteno bylo použito?
200 W; rozšíření na 500 W volitelné.
Jak komunikuje řídicí systém?
Počítačový software / offline řídicí jednotka.
Jaké možnosti nabízí čtvrtá osa?
Volitelný rotační nástavec; 4osé řízení.
Co dostanu společně se strojem?
CNC frézka Atomstack C4 PRO s vřetenem 200 W; Návod k obsluze; Montážní příslušenství; Sada fréz; Sonda osy Z; Napájecí a propojovací kabel; Offline řídicí jednotka.
Vyberte řešení pro svou dílnu
Rozšiřte možnosti své dílny s CNCWorld. Kontakt při výběru zařízení a dostupný servis i podpora vám pomohou zvolit konfiguraci pro vaše projekty. Ozvěte se nám a proberte stroj pro vaši firmu.
