CNC frézka CNCTech 6040 5D, 2,2 kW – 5 os, USB + příslušenství
Dostupnost: K dispozici
Odesíláme během:: 24 hodin
Přepravní náklady: od 0.00 Kč
Katalogové číslo: F-6040-5D
Kód výrobce: F-6040-5D
Skladové zásoby:
Kod EAN: 5907052596060
Stav produktu: Nový
- Popis produktu
- Recenze produktu (0)

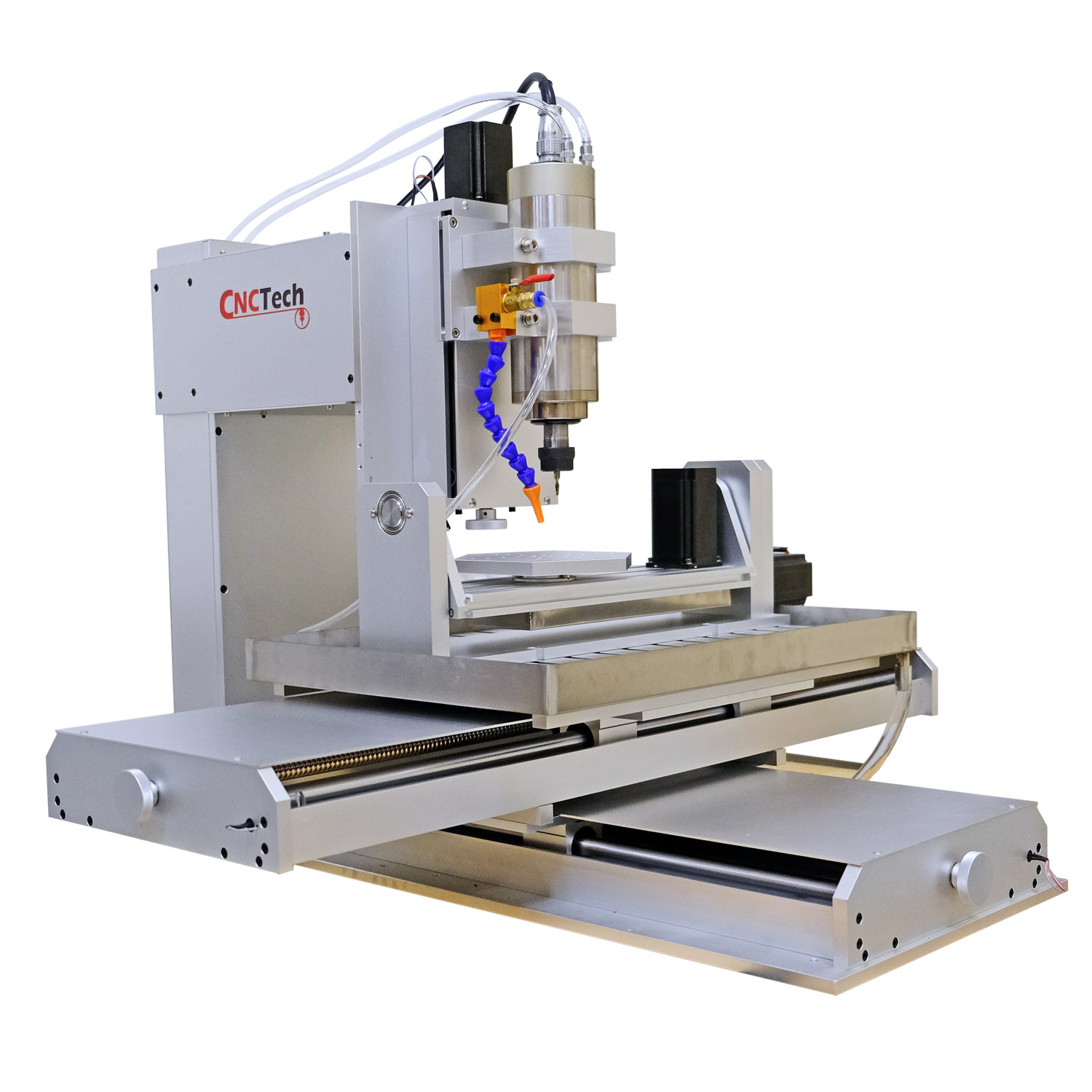

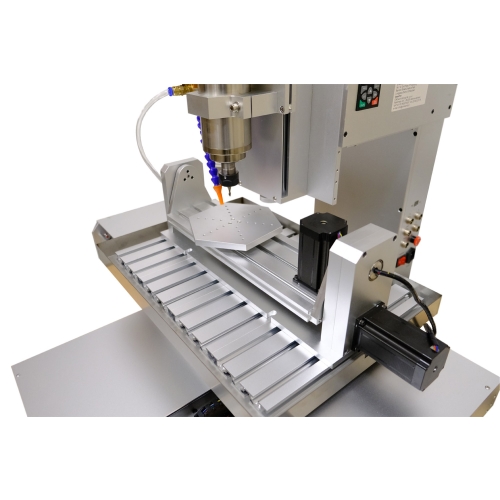

Frézka CNC CNCTech 6040 5D — 2,2 kW
Přistupte k detailu z nového úhlu.
Od plochého designu až po prostorový detail
Modely, prototypy a komponenty s několika obrobenými povrchy - 6040 5D kombinuje pohyb v osách X, Y a Z s naklápěcím otočným stolem A/B. Můžete změnit polohu materiálu vzhledem k nástroji a plánovat složitější operace.

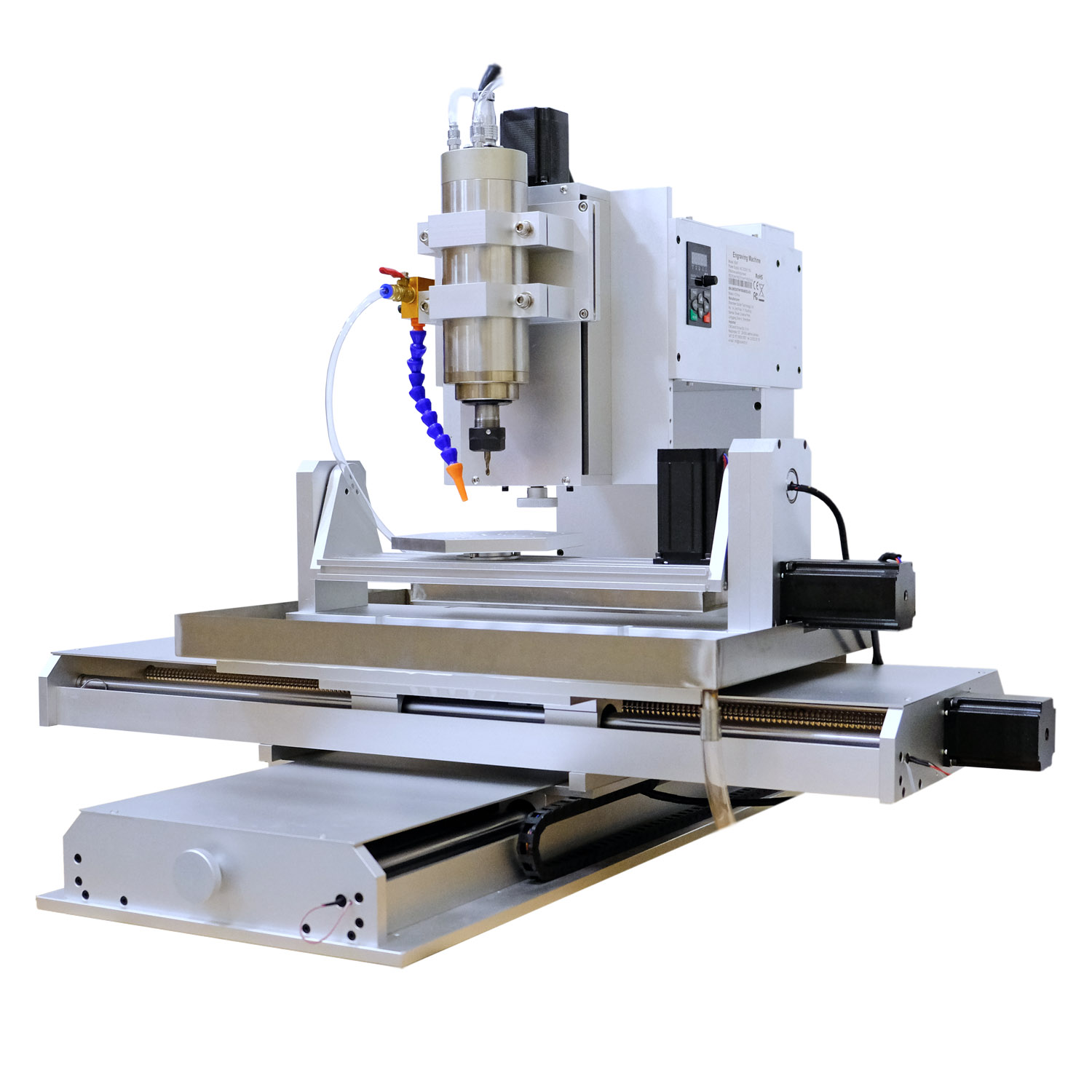

Vertikální provedení, vodou chlazené vřeteno a kuličkové šrouby vytvářejí kompaktní stanici pro frézování, gravírování a vrtání.
Viz 6040 5D v práci
Minuta u řezačky: hliník, pohyb stolu A/B a trojrozměrný model.
Ukázkové video frézky 6040 5D. Viditelné nástroje a upevnění byly vybrány tak, aby odpovídaly prezentovaným detailům.
Pět os. Více možností.
Více stránek v jednom držáku
Rotační osy A a B mění polohu detailu vzhledem k fréze. To usnadňuje dosažení povrchů, které vyžadují opětovné připevnění na rovný stůl.
Vřeteno 2,2 kW
Vodní chlazení a uchycení ER20 vám umožní vybrat si nástroj pro frézování, gravírování a vrtání.
Prostor pro prototypy
Kompaktní sloupový design bude dobře fungovat v modelářském studiu, dílně a při učení se zpracovávat CNC.
Otočte detail, jděte dále
Nastavte materiál do správného úhlu

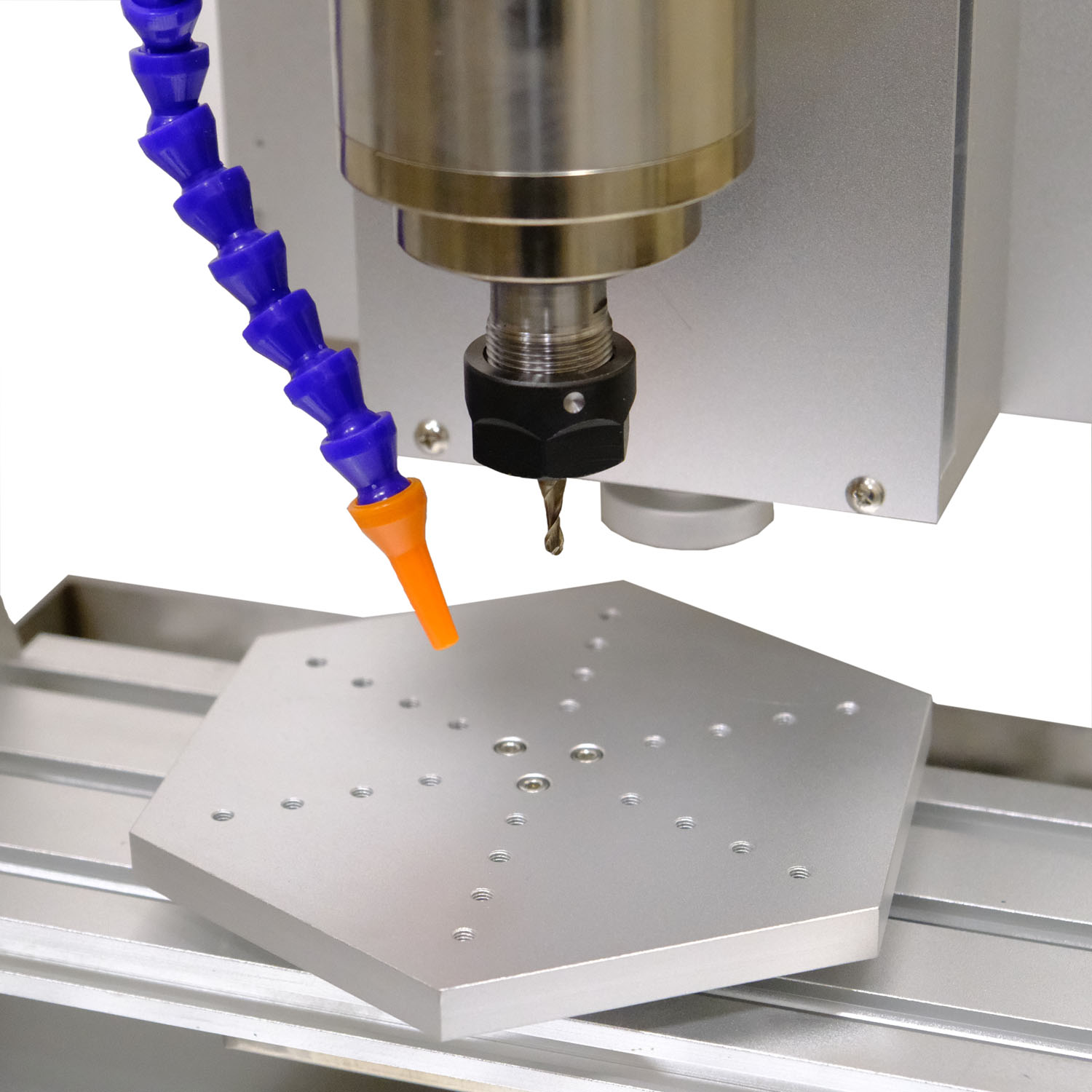

Stůl A/B umožňuje otáčet a naklánět připojený předmět. To je užitečné při zpracování stran, šikmých ploch a trojrozměrných modelů.
Program obrábění musí brát v úvahu kinematiku stolu. Pro víceosý provoz potřebujete příslušný program CAM, postprocesor a správnou konfiguraci Mach3.
Rozsah dostupný pro obrobek závisí na jeho tvaru, upevnění, délce nástroje a úhlu stolu. Pole XYZ neudává maximální rozměry obrobku v pěti osách.
Tři pohledy na zpracování
Krátké záběry ukazují frézování materiálu a obsluhu naklápěcího a otočného stolu.
Hliník pod frézou
Detailní záběry hrubování hliníkových detailů.
8 sekund zpracováníTabulka A/B v akci
Frézování prostorového detailu s nakloněným stolem.
8 sekund zpracováníOd modelu k detailu
Frézování povrchu a detailů figury.
8 sekund zpracováníPředváděcí materiály výrobce pro 6040 5D. Efekt obrábění závisí na materiálu, nástroji, osazení a připraveném programu.
Síla v nástroji. Chlazení v oběhu.
Vřeteno 2,2 kW s uchycením ER20
Zrychlit až 24 000 ot./min umožňuje přizpůsobit otáčky nástroji a materiálu. Pouzdra ER20 se používají k montáži fréz s vhodným průměrem stopky.

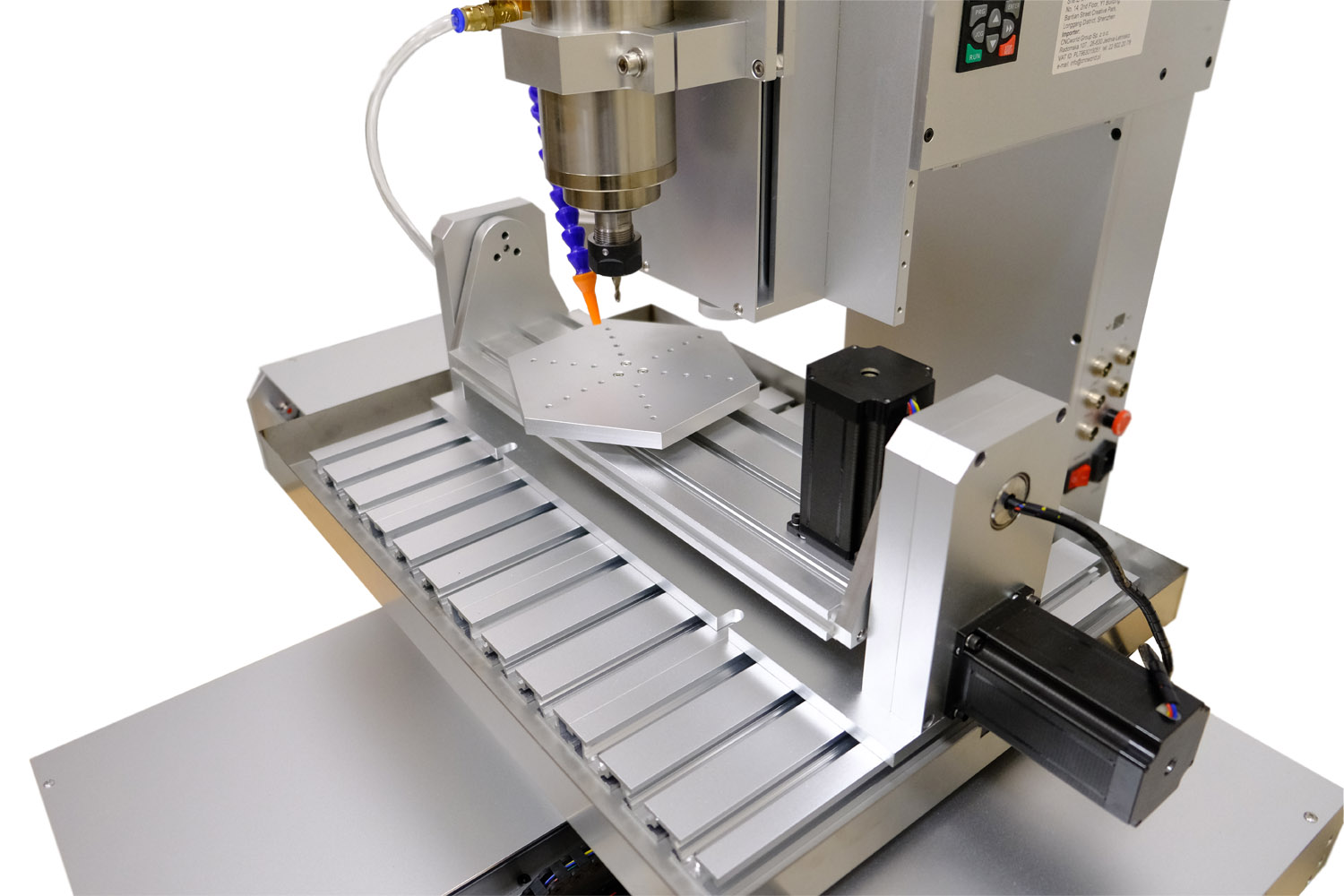

Vřeteno je chlazené vodou. Tryska u hlavy umožňuje nasměrovat chladicí kapalinu do zóny obrábění – užitečné zejména při práci s hliníkem.
Nápady, které se formují
Dřevo a plasty
Modely, reliéfy a prototypy ze dřeva, akrylu, PVC a pečlivě vybraných konstrukčních materiálů.
Neželezné kovy
Lehké frézování a gravírování hliníku, mosazi a mědi vhodně zvolenými nástroji, posuvy a chlazením.
Workshop a vzdělávání
Výuka programování CNC, kontrola projektů a vytváření malých prvků a testovacích sérií.
Skutečné hobliny. Reálné příklady.
Fotografie práce a podrobnosti zveřejněné výrobcem pro 6040 5D.

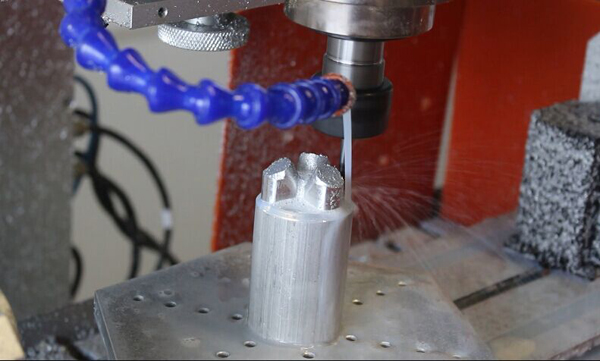

Příklad zpracování hliníkového detailu.

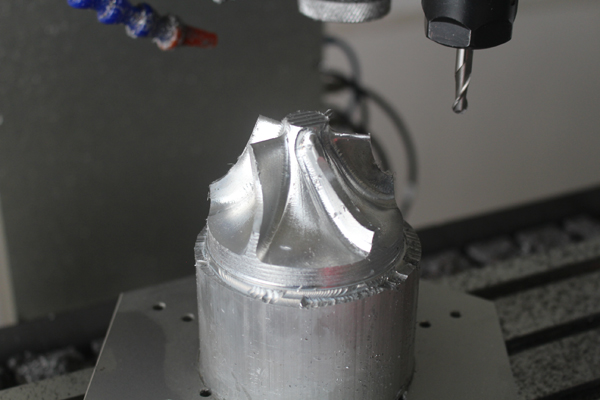

Prostorový detail při frézování.

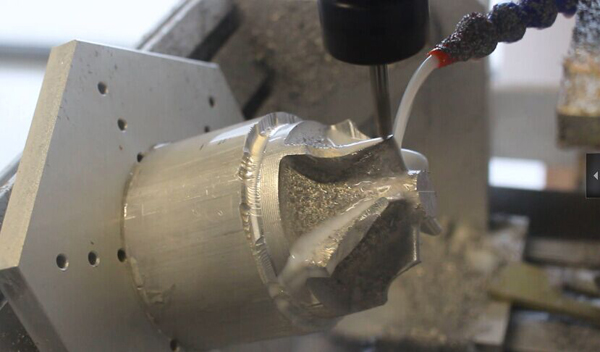

Ukázka práce na nakloněném stole.

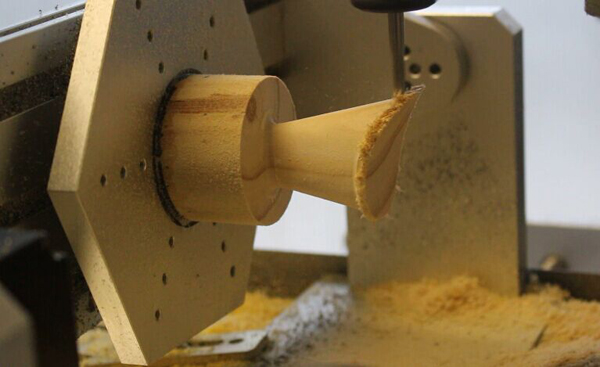

Frézování modelu ze dřeva.
Zdroj foto: ChinaCNCzone - 6040 5D. Demonstrační materiály; efekt obrábění závisí na materiálu, nástroji a přípravě programu.
Stabilní pohyb začíná u mechaniky

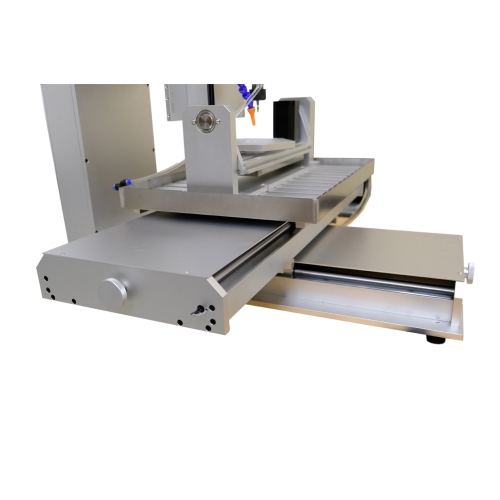

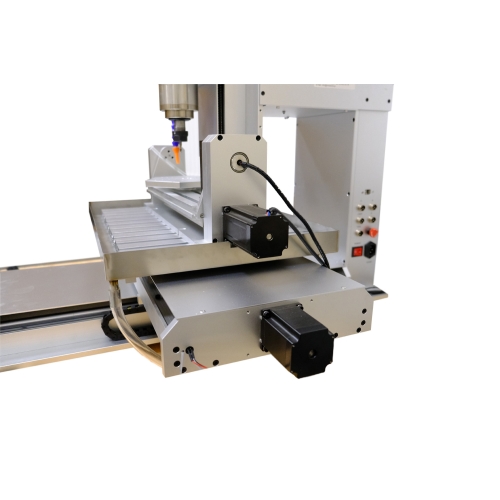

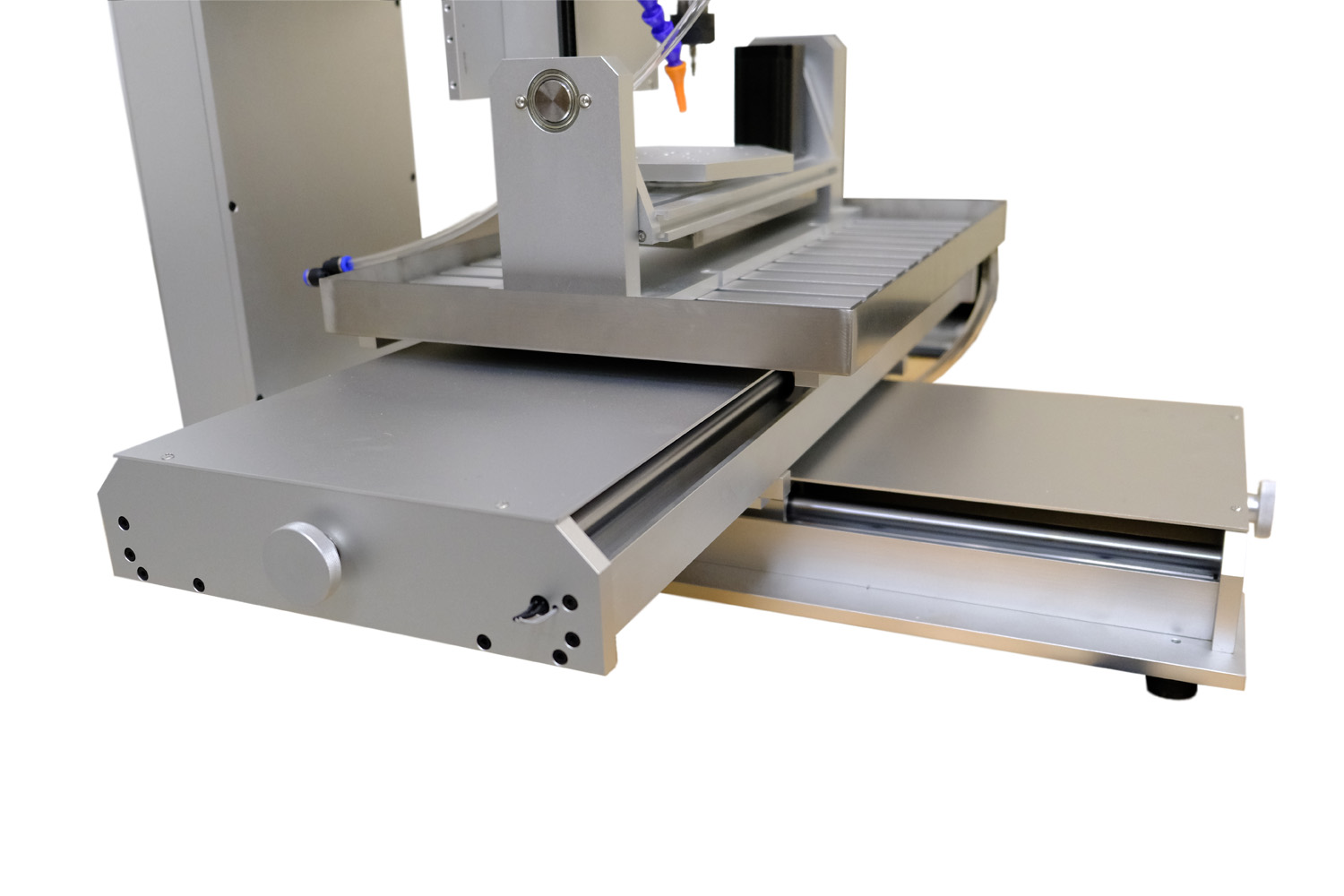

Kuličkové šrouby a křížový stůl
Lineární osy používají kuličkové šrouby typu 1605 a vedení z chromovaných válečků. Pohyblivý stůl pracuje pod vertikálně umístěným vřetenem.

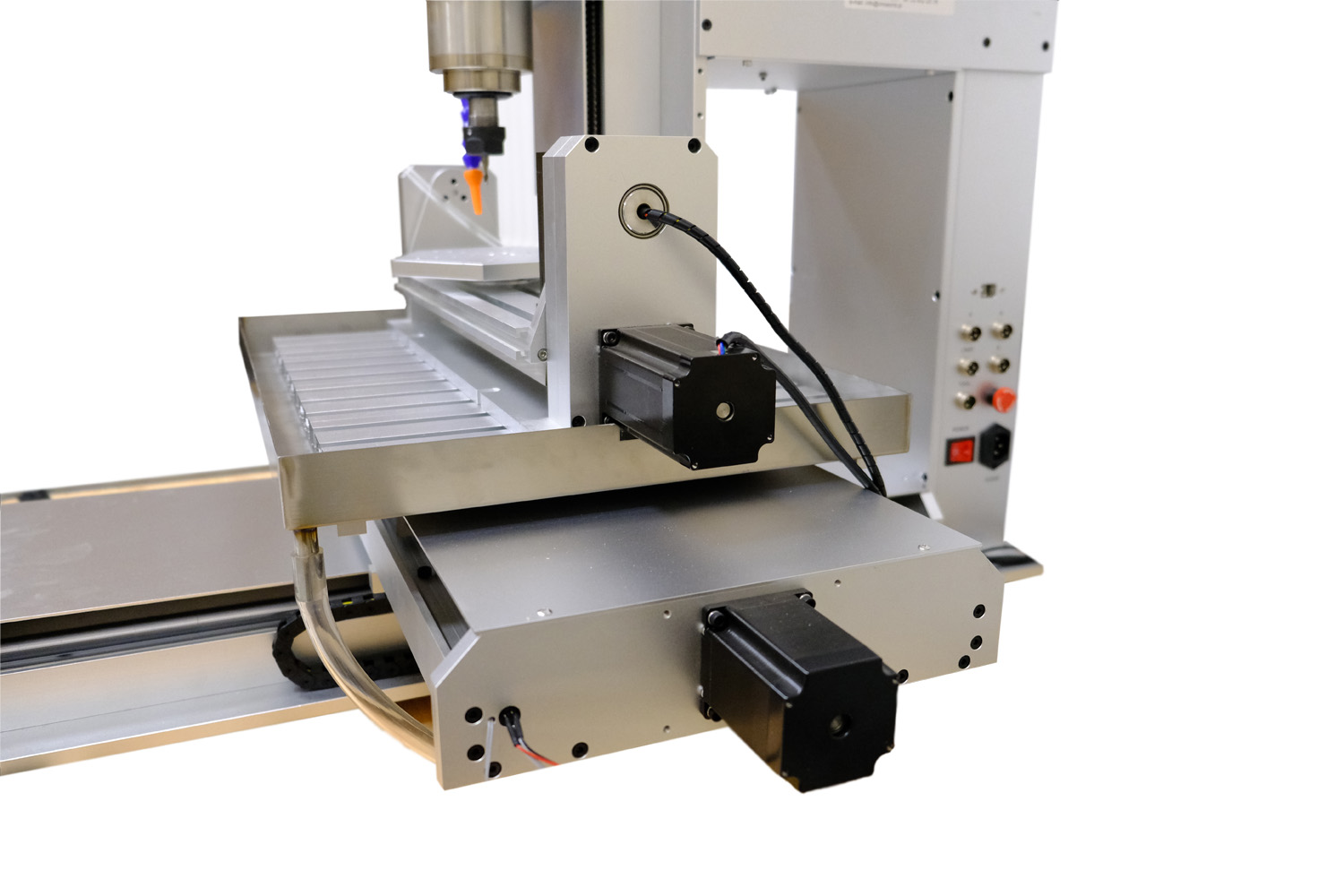

Viditelné kryty na vodicích lištách omezují přímé usazování třísek na pohyblivých prvcích. Pravidelné čištění a mazání pomáhá udržovat hladký chod mechaniky.
Připravte si stanici a začněte projekt
Příslušenství k běhu

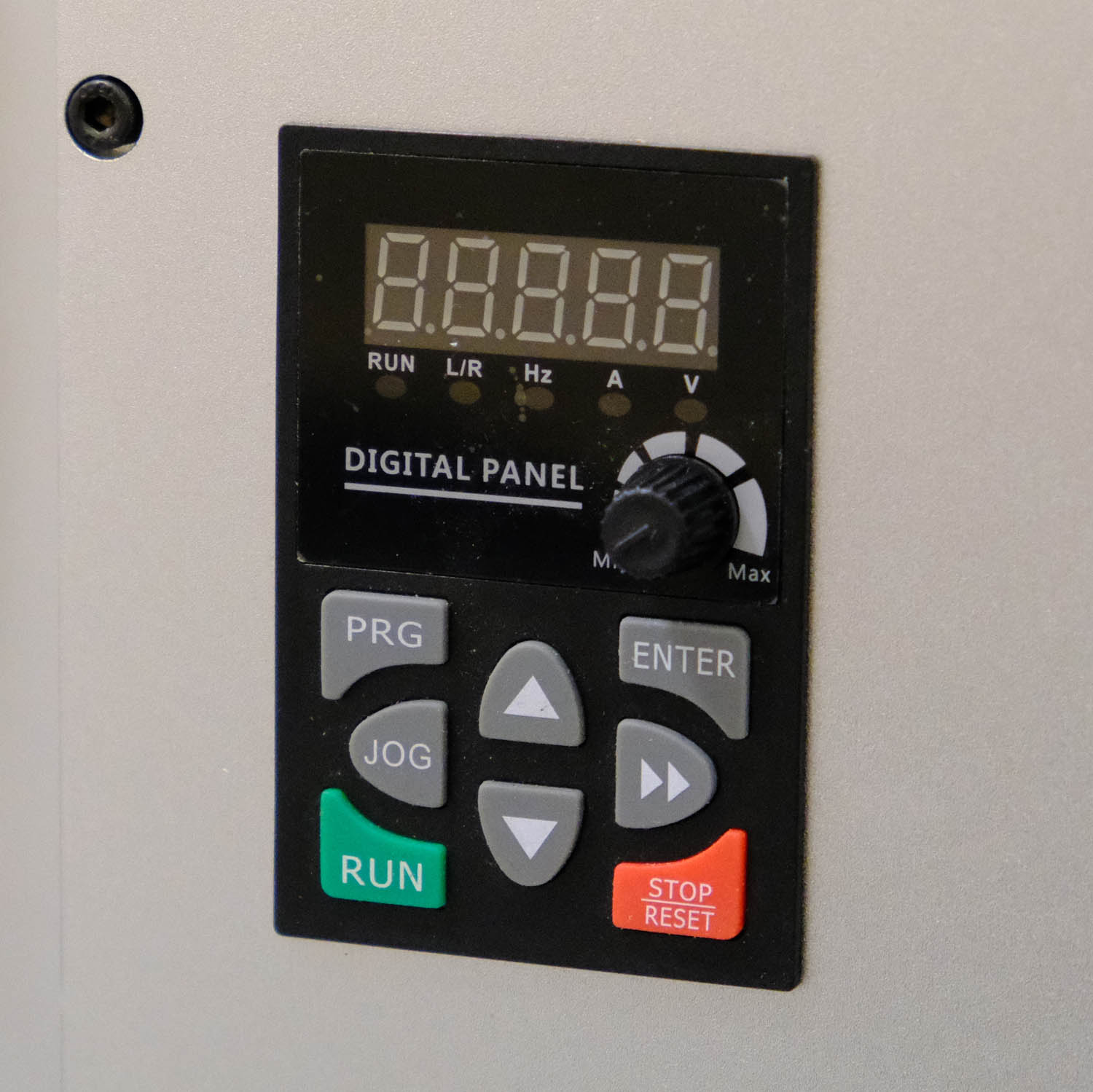

- Vřeteno 2,2 kW a vestavěný řídicí systém.
- Naklápěcí-otočný stůl pro provoz na osách A a B.
- Upevňovací svorky, klíče a startovací frézy.
- Vodní čerpadlo, napájecí kabel a kabel USB.
- Snímač výšky nástroje.
Samostatně si připravte počítač a licenci Mach3. Projekt by měl být převeden na kód G pomocí příslušného softwaru CAM.
Technické parametry
| Parametr | Hodnota |
|---|---|
| Model | 6040 5D, vertikální provedení |
| Počet náprav | 5: X, Y, Z a otočný A a B |
| Jmenovitá pracovní plocha XYZ | 400 × 600 × 150 mm |
| Skutečný rozsah obrábění XYZ | 375 × 535 × 150 mm |
| Výkon vřetena | 2,2 kW |
| Otáčky vřetena | Max. 24 000 ot./min |
| Chlazení vřetena | Voda |
| Upevnění nástroje/průměr vřetena | ER20 / 80 mm |
| Pohon osy XYZ | Kuličkové šrouby typ 1605 |
| Průvodci | Chromované hřídele a lineární ložiska; X a Y: Ø20 mm, Z: Ø16 mm |
| Deklarovaná přesnost polohování | 0,02 mm |
| Maximální rychlost posuvu | 4000 mm/min |
| Maximální zatížení stolu XY | 50 kg |
| Maximální zatížení sestavy rotační nápravy | 15 kg |
| Připojení k počítači | USB |
| Ovládací software | Mach3; licence není součástí dodávky |
| Napájení | 230V AC |
| Rozměry stroje: výška × délka × šířka. | 715 × 700 × 610 mm |
| Hmotnost stroje | 103 kg |
0,02 mm je deklarovaná přesnost polohování, nikoli zaručená tolerance každého hotového detailu. Rychlost 4000 mm/min je maximální hodnota; Pracovní posuv se volí podle materiálu, nástroje a hloubky řezu. Zatížení stolu XY a rotující sestavy jsou dvě různé meze.
Než spustíte svůj první program
Co dělá pět os?
Tři lineární osy jsou zodpovědné za polohování nástroje vzhledem k materiálu a dvě rotační osy mění polohu obrobku. To vám umožní zpracovat detail z různých stran. Způsob vedení osy vyplývá z konfigurace programu a řízení.
Je pole 600 × 400 mm dostupné s otočným stolem?
600 × 400 mm je jmenovitá plocha modelu. Skutečný rozsah lineárních os je X 375, Y 535 a Z 150 mm. Po montáži stolu A/B je prostor pro obrobek menší a závisí také na úhlu náklonu a upevnění.
Je součástí dodávky software?
Frézka pracuje s Mach3 až USB. Licence řídicího programu a software pro přípravu trati CAM musí být poskytnuty samostatně. Pro víceosý provoz potřebujete postprocesor kompatibilní se systémem tohoto stroje.
Váš další projekt může mít více rozměrů
Vyberte si 6040 5D pro modely, prototypy a obrábění malých dílů. Potřebujete pomoci s výběrem? Kontaktujte CNCWorld.
