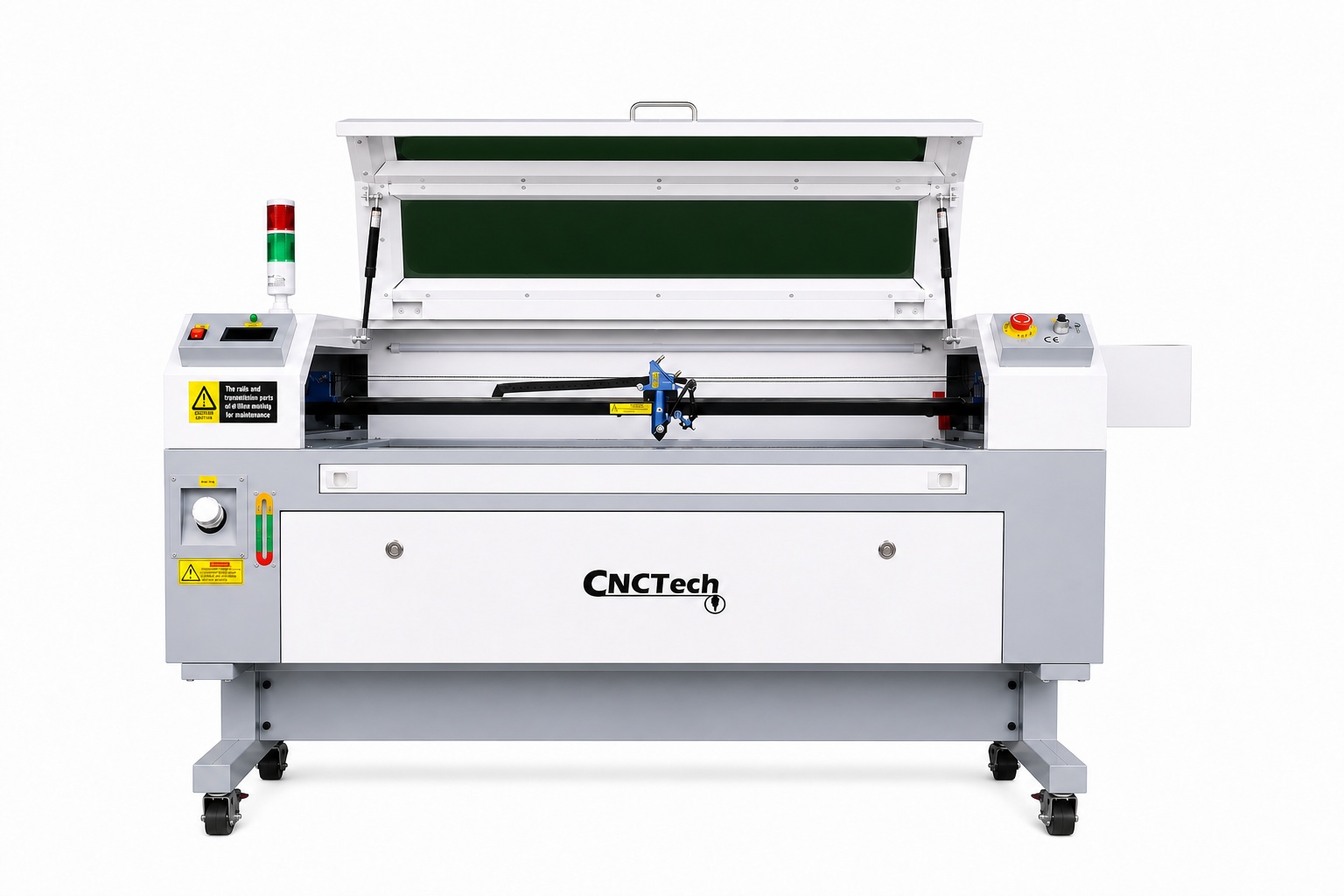

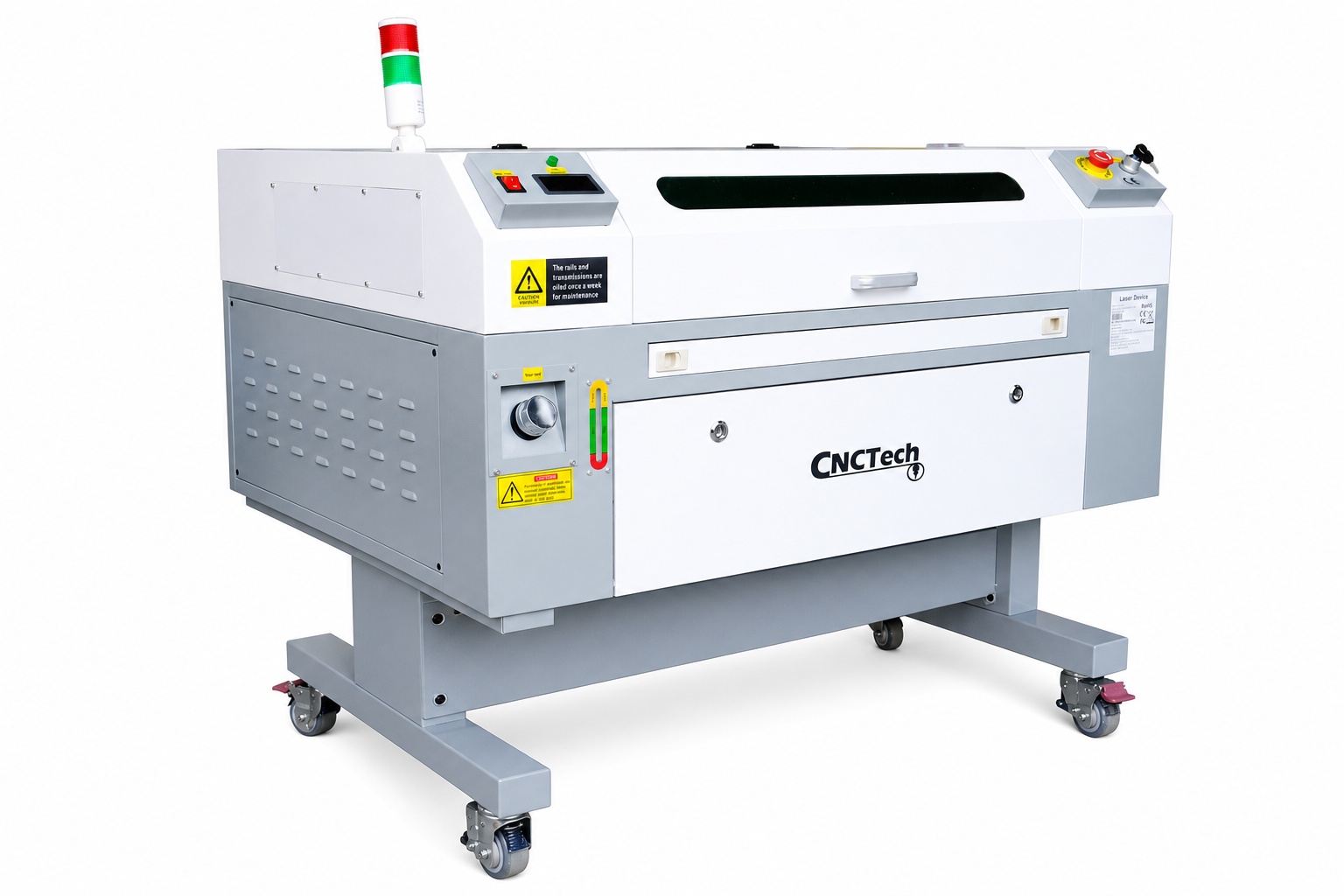

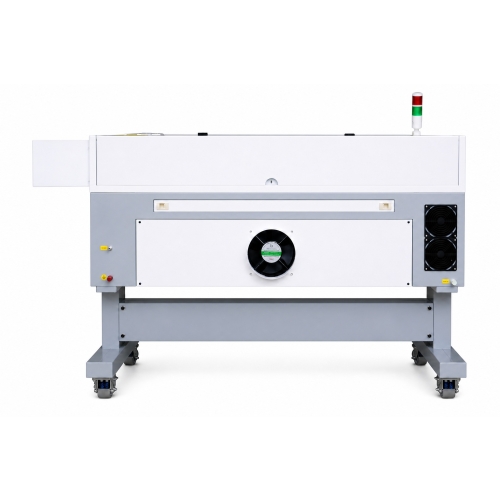

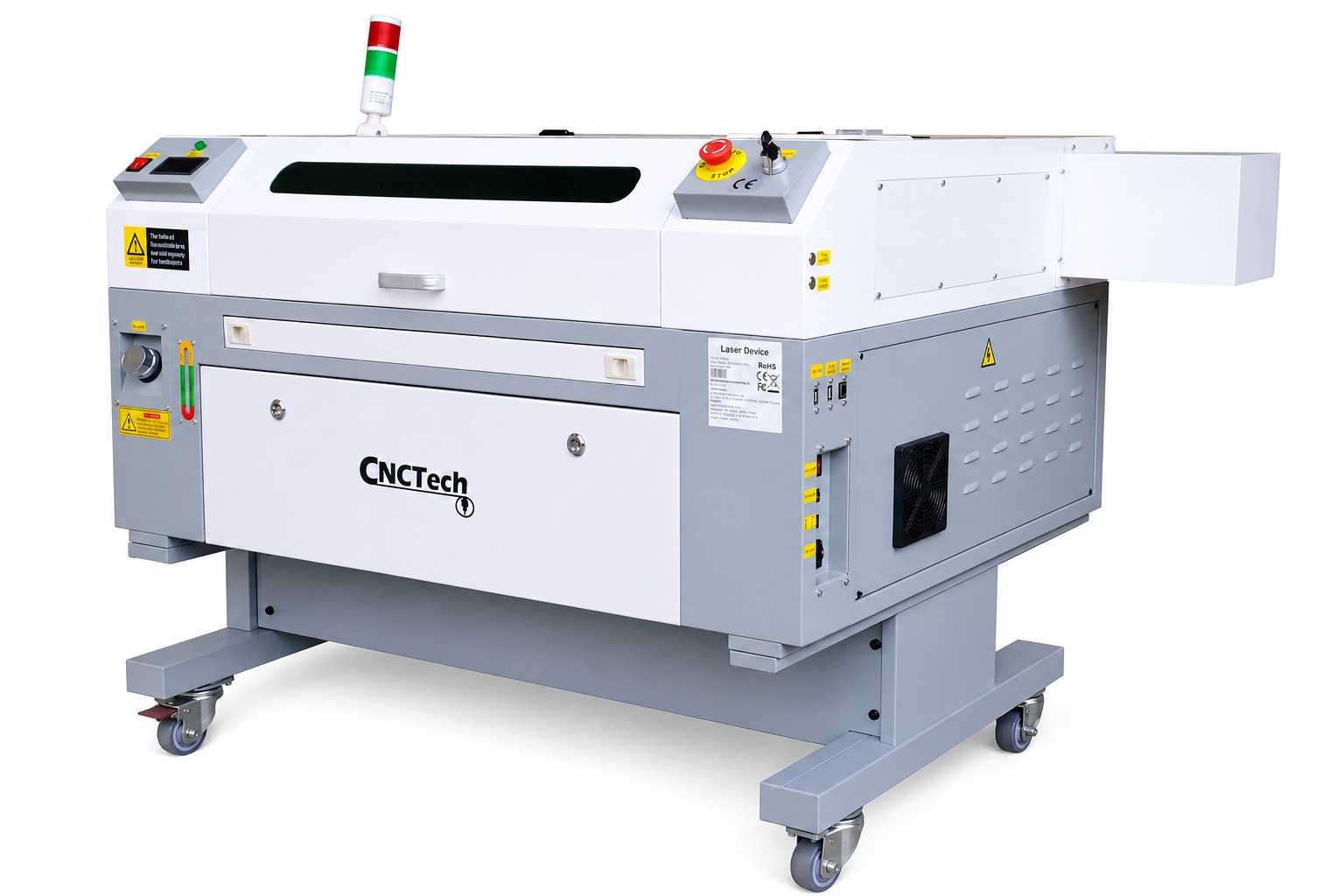

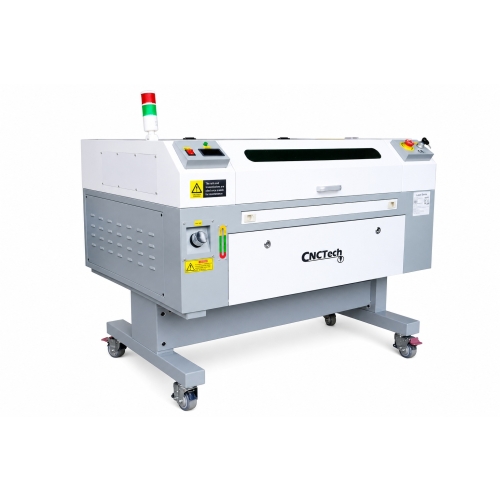

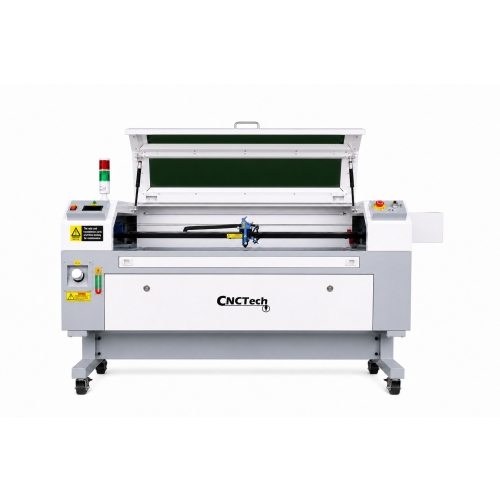

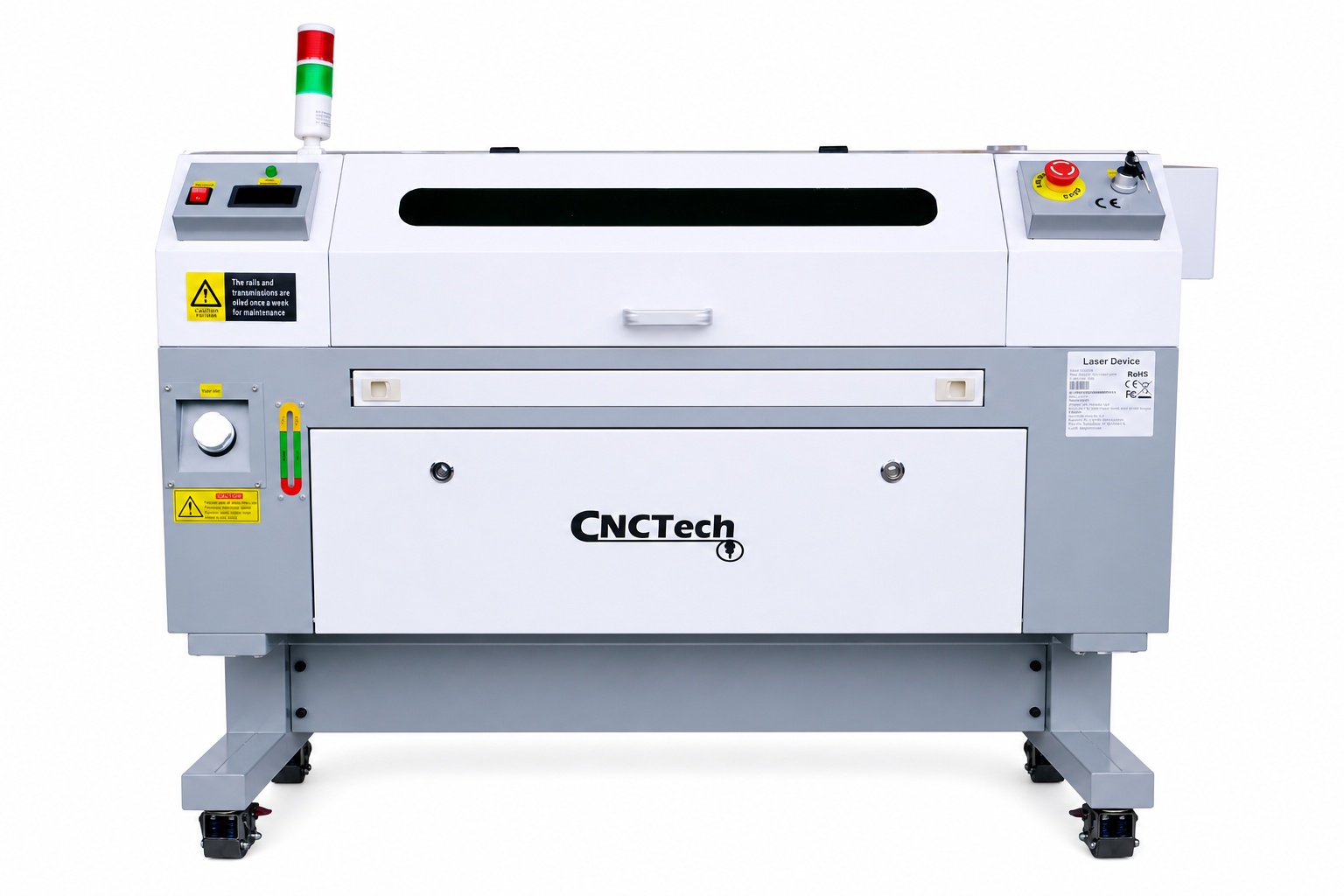

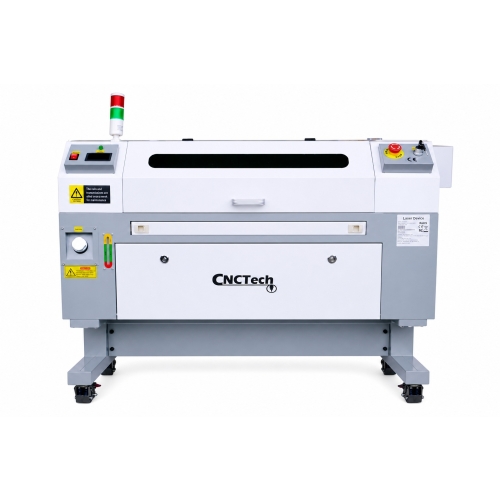

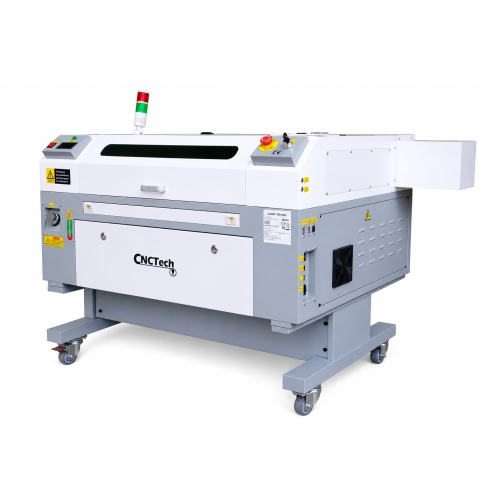

Laser CO2 80W KH7050 DSP je profesionální, vodou chlazený stroj pro přesné gravírování a řezání. Vylepšený design kombinuje Ruida 6445 driver, EFR trubku, ZnSe USA optiku a ce lineární vedení v osách X a Y.

Plotr je vybaven: automatické nastavení výšky stolu, Red Dot a Air Assist. Ovladač Ruida 6445 zajišťuje plnou kompatibilitu z se softwarem LightBurn, což usnadňuje přípravu projektů a ovládání provozu zařízení.

Laserový rytec 80W KH7050 DSP z snadno gravíruje do lepidloce, plexisklo, kůže, plast, pryž, potažené kovy a mnoho dalších materiálů. Dále umožňuje řezat překližku, plexisklo, kůži, karton a další materiály o tloušťce až 15 mm - v závislosti na typu materiálu.

Funkce kužele dostupná v softwaru je užitečná při navrhování a gravírování razítek.

Zařízení má odvětrávaný, průchozí a osvětlený pracovní stůl. Lineární vedení ce v osách X a Y zajišťují hladký a rychlý pohyb hlavy během provozu.

Přesnost a kontrola

Pohodlí a bezpečnost při práci

Gravírování a řezání mnoha materiálů

KH7050 bude dobře fungovat pro obráběníce překližka, dřevo, plexisklo, akryl, kůže, materiály podobné kůži, plasty, pryž, textilie, rámy ce a potažené kovy.

Zařízení gravíruje a řeže v jednom projektu a v závislosti na druhu materiálu dokáže řezat i silné prvky do 15 mm. Funkce kužele v softwaru usnadňuje přípravu návrhů razítek.

Řidič Ruida 6445

Plotr má funkci gravírování a řezání v jednom projektu, proto lze obě operace provádět během jednoho cyklu a lze nanést mnoho vrstev.

32bitový barevný displej RD zobrazuje aktuálně gravírovaný nebo vyřezávaný vzor. Práce může být zastavena a obnovena a rychlost a výkon laseru lze nastavit pomocí panelu z.

Vestavěná paměť a podpora pendrive vám umožní nahrávat, ukládat a spouštět projekty bez použití počítače.

Součástí je software RDWorks umožňuje přípravu vrstev a pohodlnou kontrolu provozních parametrů. Je také možné přímo řezat nebo gravírovat z CorelDRAW a AutoCAD. Funkce kužele v softwaru umožňuje připravit návrhy razítek.

Ovladač Ruida 6445 je plně kompatibilní s z LightBurn. Licenci ce pro software LightBurn lze zakoupit samostatně.

Vedení ce lineární v osách X a Y

Plotr pracuje s lineárními vodítky v osách X i Y. Poskytují plynulý, rychlý pohyb a až 2-3x rychlejší gravírování a řezání ve srovnání se staršími konstrukcemi na bázi válečků.

Vodítka ce omezují boční vůli a výrazně snižují vibrace při změně směru. Dokonalá geometrie pohybu umožňuje přesné řezání kruhů a jiných tvarů.

Absence zoubkovaného efektu znamená, že při změně směru pohybu zůstávají okraje řezaných a rytých prvků hladké a ostré.

EFR trubka se zvýšenou odolností

Plotr používá originální trubici CO2 EFR. Podle popisu výrobce vydrží 3-4x delší než nejlevnější no-name elektronky, a deklarovaná životnost je až 4 500 hodin.

Objektiv ZnSe USA

Optický systém se skládá z osvědčených zrcadel a čočky ZnSe USA s velmi dobrým koeficientem odrazu. Čočka je odolná vůči vysokým teplotám vznikajícím při provozu tubusu 80W a také proti poškrábání, takže svou funkci může plnit spolehlivě a dlouhodobě.

Vestavěný chladič pro chlazení trubice

Chladicí systém je umístěn uvnitř zařízení. Stačí naplnit vodu a zapnout chiller tlačítkem – bez samostatné nádrže, přídavného čerpadla a spleti externích kabelů.

Teplotní displej a elektronický průtokový senzor vám pomohou bezpečně sledovat provozní podmínky trubice.

Průchozí, nastavitelný pracovní stůl

Pracovní pole má rozměry 700 × 500 mma průchozí konstrukce umožňuje umístit do stroje materiály delší, než je standardní pracovní plocha - po odstranění uzávěrů na obou stranách.

Elektrické nastavení výšky stolu až do 20 cm usnadňuje zpracování prvků různých velikostí.

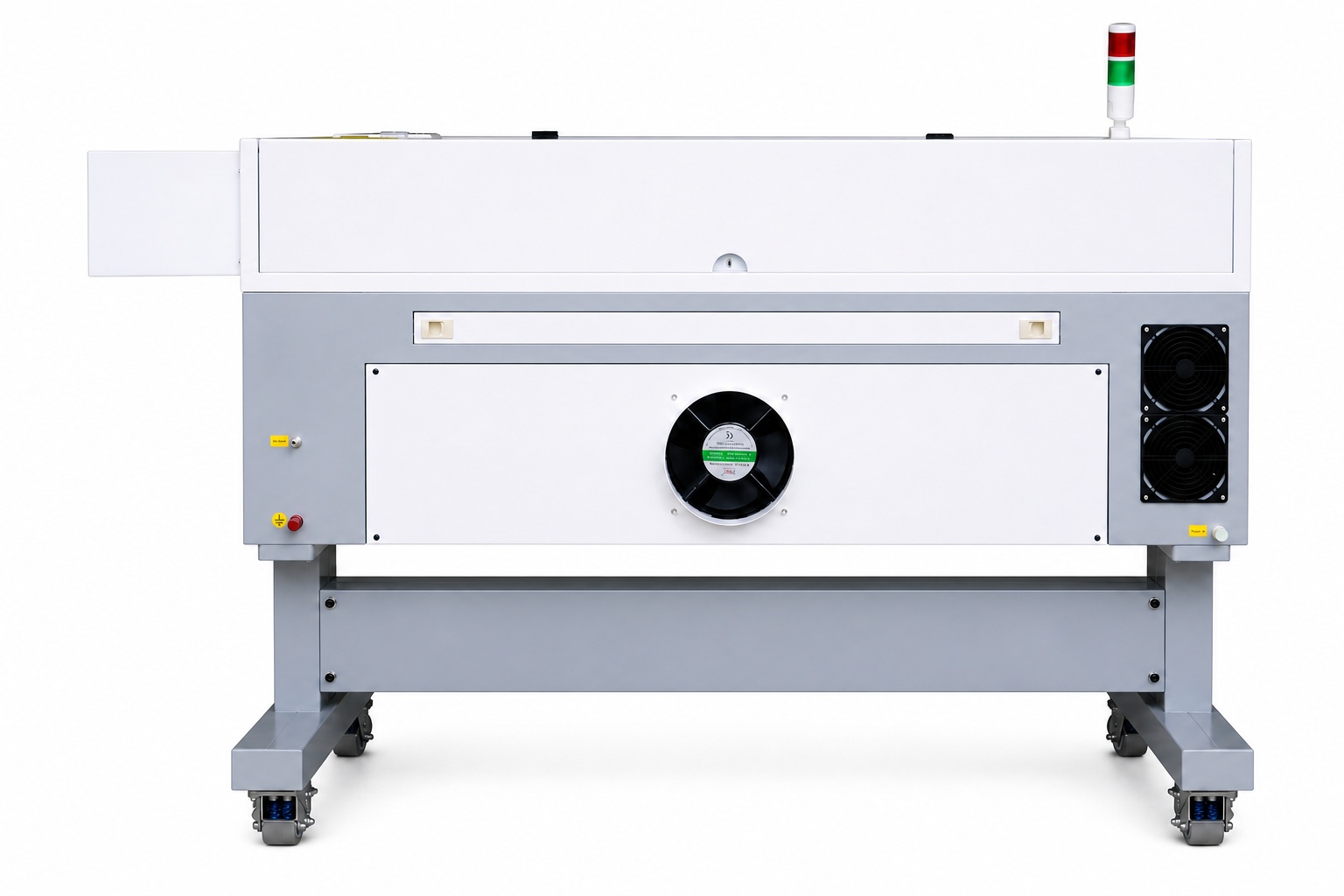

Vyztužená, mobilní konstrukce

Přídavné hliníkové profily zvyšují tuhost konstrukce a snižují nežádoucí vibrace. Sada obsahuje zvedací rám a z silniční kola s tlumením nárazů, které usnadňují nastavení plotru na pracovišti.

Gravírovací materiály

Řezné materiály

Příklady aplikací

Kompatibilní formáty souborů

Přiložený software podporuje oblíbené formáty používané při návrhu vektorové a rastrové grafiky. Podrobný seznam kompatibilních formátů je uveden níže.
